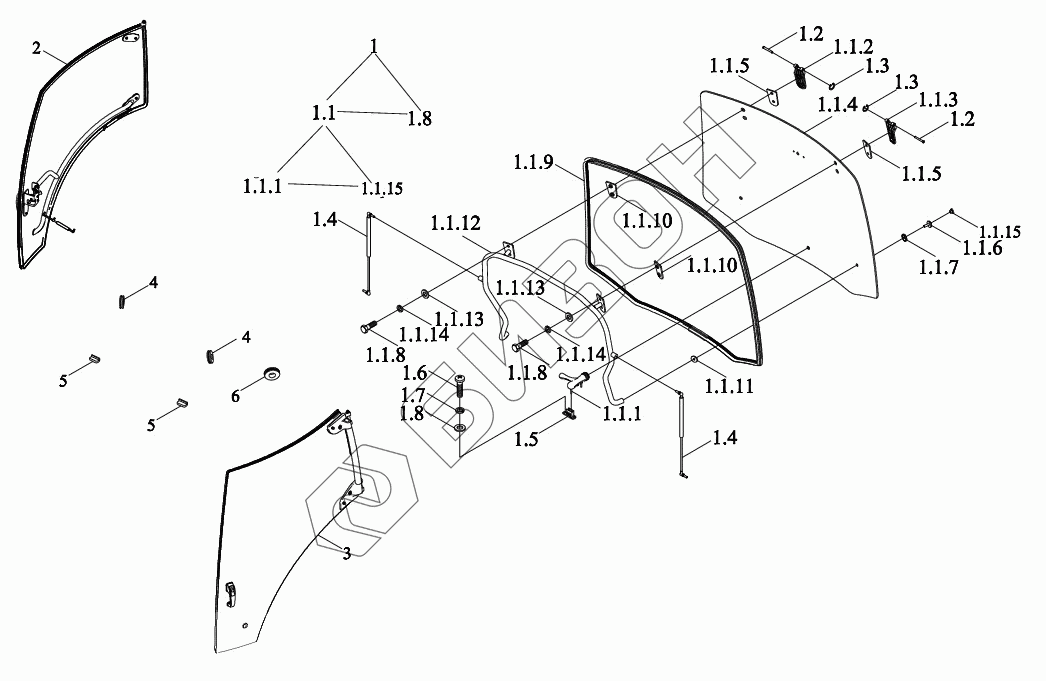

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Кабина 2
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.5
1.1.6
1.1.7
1.1.8
1.1.8
1.1.9
1.1.10
1.1.10
1.1.11
1.1.12
1.1.13
1.1.13
1.1.14
1.1.14
1.1.15
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S451040000K | TD2S451040000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TC03451026000 | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1.1 | TC03451026100 | Жалюзи |
Загрузка ...
|
|
| 1.1.1 | TS06451016109 | Ручка |
Загрузка ...
|
|
| 1.1.2 | TS04451046111 | Петля |
Загрузка ...
|
|
| 1.1.3 | TS04451046110 | Петля |
Загрузка ...
|
|
| 1.1.4 | TS06451016101 | Стекло |
Загрузка ...
|
|
| 1.1.5 | TS06451016112 | Подушка |
Загрузка ...
|
|
| 1.1.6 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.1.7 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.1.8 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.1.9 | TS06451016108 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.1.10 | TS04451046113 | Подушка |
Загрузка ...
|
|
| 1.1.11 | TD904.451C.2-09 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.1.12 | TS06451016102 | Поручень |
Загрузка ...
|
|
| 1.1.13 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 1.1.14 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 1.1.15 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 1.2 | TS06451016004 | Ось |
Загрузка ...
|
|
| 1.3 | GBT896-6 | Кольцо ограничительное |
Загрузка ...
|
|
| 1.4 | TS06451016001 | Пружина |
Загрузка ...
|
|
| 1.5 | TS06451016003 | Основание опорное |
Загрузка ...
|
|
| 1.6 | GBT818-M6x20-4.8 | Винт |
Загрузка ...
|
|
| 1.7 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 1.8 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 2 | TC03451024000 | Дверь кабинета |
Загрузка ...
|
|
| 3 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 4 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 5 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 6 | TS06451010010 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
