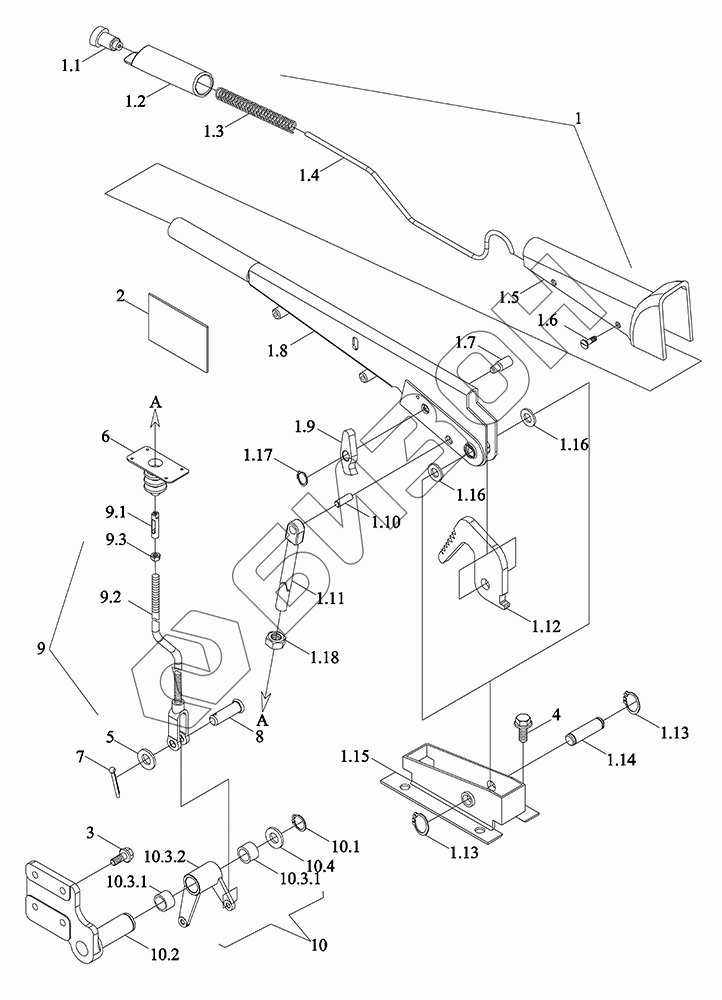

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Механизм управления сцеплением 1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.13
1.14
1.15
1.16
1.16
1.17
1.18
2
3
4
5
6
7
8
9
9.1
9.2
9.3
10
10.1
10.2
10.3.1
10.3.1
10.3.2
10.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TD3P212010001 | Рукоятка управления субмуфтой в сборе |
Загрузка ...
|
|
| 1.1 | FT800A.21.045 | Кнопка в сборе |
Загрузка ...
|
|
| 1.2 | FT800A.21.319 | Чехол ручки |
Загрузка ...
|
|
| 1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.4 | FT800A.21.315 | Шток верхний |
Загрузка ...
|
|
| 1.5 | FT800A.21.320 | Кожух защитный |
Загрузка ...
|
|
| 1.6 | GBT68-M4X10-4.8-A2L | Винт M4X10-4.8-A2L |
Загрузка ...
|
|
| 1.7 | FT800A.21.322 | Штифт малый |
Загрузка ...
|
|
| 1.8 | FT800A.21.044 | Рукоятка маневрирования в сборе |
Загрузка ...
|
|
| 1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.10 | FT800A.21.323 | Штифт |
Загрузка ...
|
|
| 1.11 | TD3P212010002 | Рычаг верхний дополнительного сцепления |
Загрузка ...
|
|
| 1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.13 | GBT894.1-14 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 1.14 | FT800A.21.321 | Штифт |
Загрузка ...
|
|
| 1.15 | TS06212010003 | Кронштейн монтажный |
Загрузка ...
|
|
| 1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.17 | GBT894.1-6 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 1.18 | GBT6171-M14X1.5-LH-8-A3L | Гайка M14X1.5-LH-8-A3L |
Загрузка ...
|
|
| 2 | TD2C514010001 | Маркировка управления главным сцеплением |
Загрузка ...
|
|
| 3 | GBT5789-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый M8X20-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 6 | TS06212020001 | Втулка уплотнения вторичного сцепления |
Загрузка ...
|
|
| 7 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 8 | GBT882-B10X32-A3L | Штифт B10X32-A3L |
Загрузка ...
|
|
| 9 | TD1S212010009 | Фитинг нижней тяги |
Загрузка ...
|
|
| 9.1 | TA820.212-03 | Втулка регулирующая |
Загрузка ...
|
|
| 9.2 | TD1S212010010 | Стяжки сварены вместе |
Загрузка ...
|
|
| 9.3 | GBT6171-M14X1.5-8-A3L | Гайка M14X1.5-8-A3L |
Загрузка ...
|
|
| 10 | TD2C212010043 | Рычаг переходный дополнительного сцепления и составной элемент опоры |
Загрузка ...
|
|
| 10.1 | GBT894.1-30 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 10.2 | TD2S212070003 | Вал подшипника субмуфты приварной |
Загрузка ...
|
|
| 10.3 | TD2C212010023 | Ступица субсцепления в сборе |
Загрузка ...
|
|
| 10.3.1 | TD2C212010014 | Втулка композитная 30H9X34t8X25 |
Загрузка ...
|
|
| 10.3.2 | TD2C212010024 | Втулка поворотная |
Загрузка ...
|
|
| 10.4 | BZF0001-039 | Шайба плоская 31-50-3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
