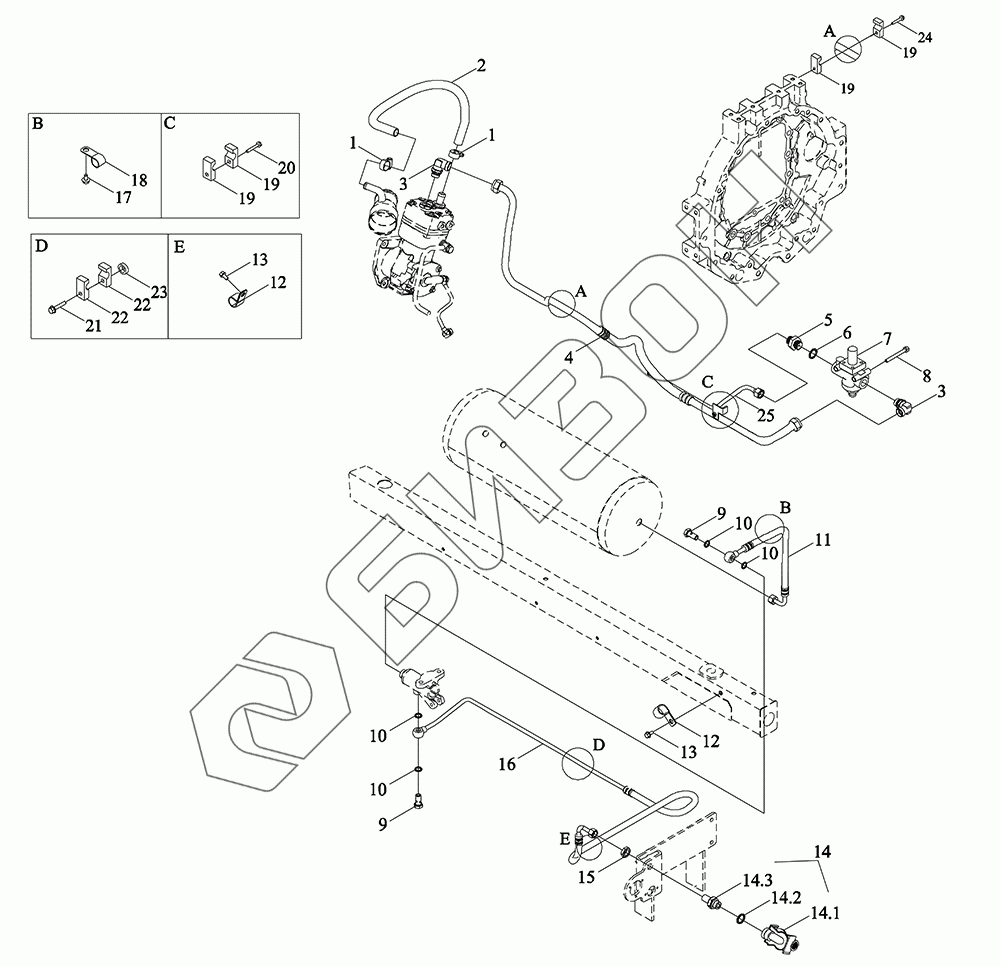

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Газопровод в сборе
1
1
2
3
3
4
5
6
7
8
9
9
10
10
10
10
11
12
12
13
13
14
14.1
14.2
14.3
15
16
17
18
19
19
19
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A803050000K | TP4A803050000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 2 | TP4A803050001K | Шланг впускной |
Загрузка ...
|
|
| 3 | GBT3738-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | TP4A803050002K | Труба стальная |
Загрузка ...
|
|
| 5 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 6 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | TD800.803F.5 | Редуктор воздушный |
Загрузка ...
|
|
| 8 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 10 | JB982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 11 | TP4A803050007K | Узел впускного воздухопровода тормозного клапана |
Загрузка ...
|
|
| 12 | BZF0032.1-003 | Хомут закрытый 11X20X40 |
Загрузка ...
|
|
| 13 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM7N803010040 | Корпус выходного разъема |
Загрузка ...
|
|
| 14.1 | TS04803010012K | Штуцер соединительный |
Загрузка ...
|
|
| 14.2 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 14.3 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 15 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 16 | TP4A803050010K | Узел выпускной трубы |
Загрузка ...
|
|
| 17 | GBT5789-M8X12-A2-70 | Болт |
Загрузка ...
|
|
| 18 | BZF0032.1-006 | Скоба зажимная |
Загрузка ...
|
|
| 19 | BZF0031-304 | Зажим трубный |
Загрузка ...
|
|
| 20 | GBT5789-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | BZF0031-301 | Зажим трубный |
Загрузка ...
|
|
| 23 | BZF0001-041 | Кольцо прокладное |
Загрузка ...
|
|
| 24 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TP4A803050003K | Труба стальная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
