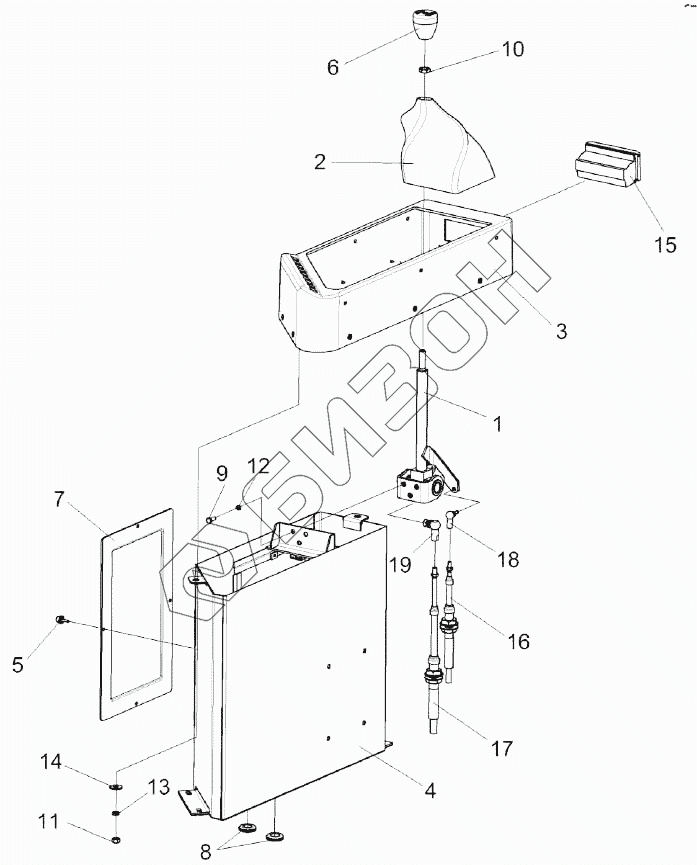

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Пульт управления КЗК-8-4-0119510
/182.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-4-0119510 | КЗК-8-4-0119510 | Пульт управления |
Загрузка ...
|
|
| 1 | КЗК-10-3-0119390 | Привод |
Загрузка ...
|
|
| 2 | КЗК-10-3-0119440 | Чехол |
Загрузка ...
|
|
| 3 | КЗК-12-0122070А | Корпус |
Загрузка ...
|
|
| 4 | КЗК-12-2-0119570А | Корпус |
Загрузка ...
|
|
| 5 | РСМ10.04.20.630 | Ручка |
Загрузка ...
|
|
| 6 | КЗК-10-0119031-02 | Рукоятка |
Загрузка ...
|
|
| 7 | КЗК-12-0119018 | Крышка |
Загрузка ...
|
|
| 8 | КИС0140061-03 | Втулка |
Загрузка ...
|
|
| 9 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 10 | ГайкаМ12-6G-5916 | Гайка М 12-6G-5916 |
Загрузка ...
|
|
| 11 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 12 | Шайба6.65Г06-6402 | Шайба 6.65Г 06-6402 |
Загрузка ...
|
|
| 13 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 15 | 80-8203010 | Пепельница |
Загрузка ...
|
|
| 16 | 112-025-03500 | Трос дистанционного управления |
Загрузка ...
|
|
| 16 | SU-L-TT-25-3500 | Трос дистанционного управления |
Загрузка ...
|
|
| 17 | 113-075-02700 | Трос дистанционного управления |
Загрузка ...
|
|
| 17 | 100.М6322.02700 | Трос дистанционного управления |
Загрузка ...
|
|
| 17 | SU-M-TT-75-2700 | Трос дистанционного управления |
Загрузка ...
|
|
| 18 | Шарнир | Шарнир угловой |
Загрузка ...
|
|
| 19 | Шарнир | Шарнир угловой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
