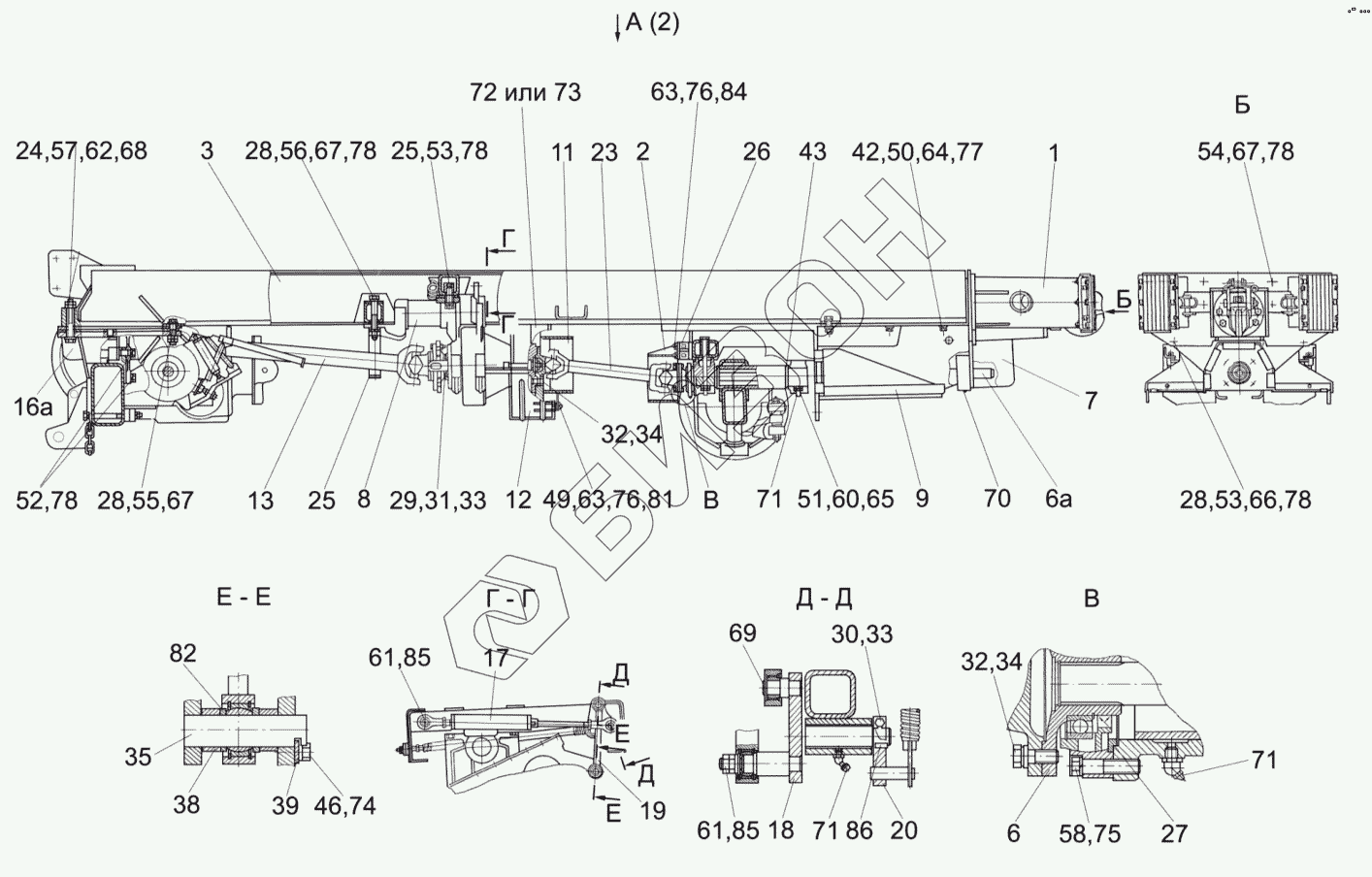

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Шасси УЭС-7-0100000
УЭС-7-0100000
1
2
3
6
7
8
9
11
12
13
17
18
19
20
23
24
25
25
26
27
28
28
28
29
30
31
32
32
33
33
34
34
35
38
39
42
43
46
49
50
51
52
53
53
54
55
56
57
58
60
61
61
62
63
63
64
65
66
67
67
67
68
69
70
71
71
71
72
73
74
75
76
76
77
78
78
78
78
78
81
82
84
85
85
86
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-0100000 | УЭС-7-0100000 | Шасси |
Загрузка ...
|
|
| 1 | УЭС-7-0003010 | Устройство тягово-сцепное |
Загрузка ...
|
|
| 2 | УЭС-7-0100010 | Кожух |
Загрузка ...
|
|
| 3 | УЭС-7-0101100А | Рама |
Загрузка ...
|
|
| 6 | УЭС-7-0117010 | Опора |
Загрузка ...
|
|
| 7 | УЭС-7-0118000 | Кожух |
Загрузка ...
|
|
| 8 | УЭС-7-0120000 | Установка редуктора |
Загрузка ...
|
|
| 9 | УЭС-7-0124000 | Подрамник |
Загрузка ...
|
|
| 11 | УЭС-7-1400020 | Ограждение |
Загрузка ...
|
|
| 12 | УЭС-7-1400120 | Щиток |
Загрузка ...
|
|
| 13 | УЭС 0105000-01 | Вал карданный |
Загрузка ...
|
|
| 17 | УЭС 0603800-03 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | УЭС 1300100-01 | Рычаг |
Загрузка ...
|
|
| 19 | УЭС 1300120-01 | Тяга |
Загрузка ...
|
|
| 20 | УЭС 1300150А | Кронштейн |
Загрузка ...
|
|
| 23 | 56-2228010 | Вал карданный |
Загрузка ...
|
|
| 24 | УЭС-7-0100407 | Шайба |
Загрузка ...
|
|
| 25 | УЭС-7-0100504 | Кронштейн |
Загрузка ...
|
|
| 26 | УЭС-7-0100602 | Ось |
Загрузка ...
|
|
| 27 | УЭС-7-0117605 | Кольцо |
Загрузка ...
|
|
| 28 | КИЛ 0100409 | Шайба |
Загрузка ...
|
|
| 29 | УЭС 0100601 | Болт |
Загрузка ...
|
|
| 30 | УЭС 0100601-02 | Болт |
Загрузка ...
|
|
| 31 | УЭС 0100602 | Гайка |
Загрузка ...
|
|
| 32 | УЭС 0100603А-07 | Болт |
Загрузка ...
|
|
| 33 | УЭС 0100607 | Шайба |
Загрузка ...
|
|
| 34 | УЭС 0100607-01 | Шайба |
Загрузка ...
|
|
| 35 | УЭС 1400655 | Ось |
Загрузка ...
|
|
| 38 | УЭС 0400815-01 | Втулка |
Загрузка ...
|
|
| 39 | УЭС 1300407 | Пластина |
Загрузка ...
|
|
| 42 | КУЖ 0201422-01 | Шайба специальная |
Загрузка ...
|
|
| 43 | РСМ-10.01.01.418 | Шайба |
Загрузка ...
|
|
| 46 | Болт | Болт |
Загрузка ...
|
|
| 49 | Болт | Болт |
Загрузка ...
|
|
| 50 | Болт | Болт |
Загрузка ...
|
|
| 51 | Болт | Болт |
Загрузка ...
|
|
| 52 | Болт | Болт |
Загрузка ...
|
|
| 53 | Болт | Болт |
Загрузка ...
|
|
| 54 | Болт | Болт |
Загрузка ...
|
|
| 55 | Болт | Болт |
Загрузка ...
|
|
| 56 | Болт | Болт |
Загрузка ...
|
|
| 57 | Болт | Болт |
Загрузка ...
|
|
| 58 | Винт | Винт |
Загрузка ...
|
|
| 60 | Гайка | Гайка |
Загрузка ...
|
|
| 61 | Гайка | Гайка |
Загрузка ...
|
|
| 62 | Гайка | Гайка |
Загрузка ...
|
|
| 63 | Гайка | Гайка |
Загрузка ...
|
|
| 64 | Гайка | Гайка |
Загрузка ...
|
|
| 65 | Гайка | Гайка |
Загрузка ...
|
|
| 66 | Гайка | Гайка |
Загрузка ...
|
|
| 67 | Гайка | Гайка |
Загрузка ...
|
|
| 68 | Гайка | Гайка |
Загрузка ...
|
|
| 69 | Кольцо | Кольцо |
Загрузка ...
|
|
| 70 | Масленка | Масленка |
Загрузка ...
|
|
| 71 | Масленка | Масленка |
Загрузка ...
|
|
| 72 | Ремень | Ремень |
Загрузка ...
|
|
| 73 | Ремень | Ремень |
Загрузка ...
|
|
| 74 | Шайба | Шайба |
Загрузка ...
|
|
| 75 | Шайба | Шайба |
Загрузка ...
|
|
| 76 | Шайба | Шайба |
Загрузка ...
|
|
| 77 | Шайба | Шайба |
Загрузка ...
|
|
| 78 | Шайба | Шайба |
Загрузка ...
|
|
| 81 | Шайба | Шайба |
Загрузка ...
|
|
| 82 | Шайба | Шайба |
Загрузка ...
|
|
| 84 | Шайба | Шайба |
Загрузка ...
|
|
| 85 | Шайба | Шайба |
Загрузка ...
|
|
| 86 | Шпонка | Шпонка |
Загрузка ...
|
|
| 92 | УЭС-7-0117060 | Вал |
Загрузка ...
|
|
| 93 | УЭС 0116000А-01 | Кожух |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
