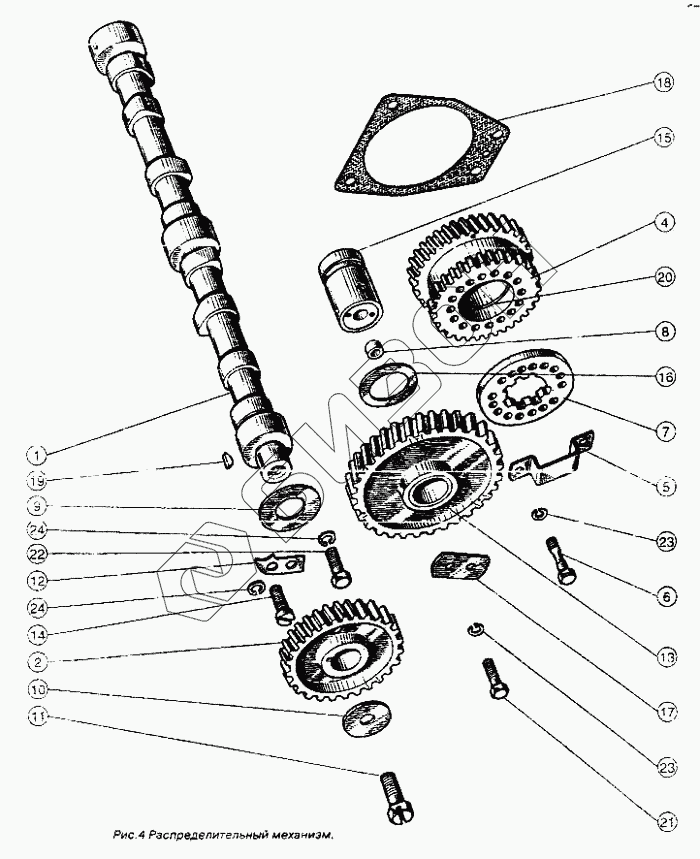

Графический каталог запасных частей к технике: ММЗ Д-243. Распределительный механизм
1
2
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1006240-А | 240-1006240-А | Шестерня |
Загрузка ...
|
|
| 240-1006240-А1 | 240-1006240-А1 | Шестерня |
Загрузка ...
|
|
| 240-1006312-В | 240-1006312-В | Шестерня (4, 20) |
Загрузка ...
|
|
| 50-1006250-В | 50-1006250-В | Палец (8, 15) |
Загрузка ...
|
|
| 1 | 240-1006015-А | Вал распределительный |
Загрузка ...
|
|
| 2 | 240-1006214-А | Шестерня |
Загрузка ...
|
|
| 3 | 240-1006244-А/А1 | Шестерня |
Загрузка ...
|
|
| 4 | 240-1006311-В/В1 | Шестерня |
Загрузка ...
|
|
| 5 | 240-1006322-Б | Планка |
Загрузка ...
|
|
| 6 | 240-1006325 | Болт |
Загрузка ...
|
|
| 7 | 240-1006327 | Фланец |
Загрузка ...
|
|
| 8 | 50-1005021-А | Заглушка |
Загрузка ...
|
|
| 9 | 50-1006017-Б | Шайба |
Загрузка ...
|
|
| 10 | 50-1006018 | Шайба упорная |
Загрузка ...
|
|
| 11 | 50-1006020-Б | Болт специальный |
Загрузка ...
|
|
| 12 | 50-1006021-Б | Шайба |
Загрузка ...
|
|
| 13 | 240-1006246 | Втулка |
Загрузка ...
|
|
| 13 | 50-1006246-Б | Втулка |
Загрузка ...
|
|
| 14 | 50-1006247 | Винт |
Загрузка ...
|
|
| 15 | 50-1006252-В | Палец |
Загрузка ...
|
|
| 16 | 50-1006253 | Кольцо упорное |
Загрузка ...
|
|
| 17 | 50-1006254 | Шайба упорная |
Загрузка ...
|
|
| 18 | 50-1006315-Б4 | Прокладка |
Загрузка ...
|
|
| 19 | 6х9 | Шпонка |
Загрузка ...
|
|
| 20 | СМД55-0505 | Втулка |
Загрузка ...
|
|
| 21 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 24 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
