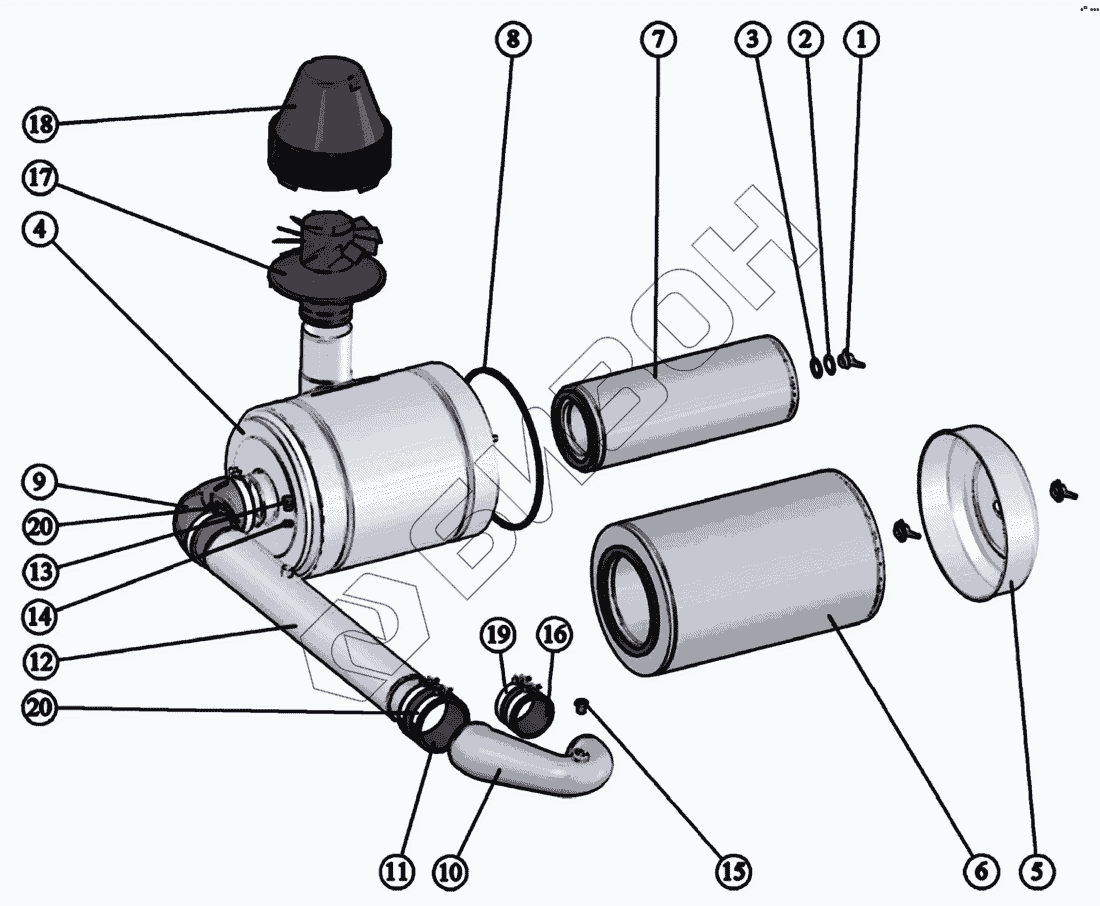

Графический каталог запасных частей к технике: ММЗ Д-245.2S2-827. Воздухоподводящий тракт
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1109015 | 260-1109015 | Воздухоочиститель |
Загрузка ...
|
|
| А53.21.000-02 | А53.21.000-02 | Моноциклон |
Загрузка ...
|
|
| 1 | 245-1109310 | Гайка |
Загрузка ...
|
|
| 2 | 245-1109316 | Шайба |
Загрузка ...
|
|
| 3 | 245-1109317 | Прокладка |
Загрузка ...
|
|
| 4 | 260-1109035 | Корпус |
Загрузка ...
|
|
| 5 | 260-1109256 | ПОДДОН |
Загрузка ...
|
|
| 6 | 260-1109300 | Фильтр-патрон |
Загрузка ...
|
|
| 6 | В4318М | Фильтр - патрон |
Загрузка ...
|
|
| 7 | 260-1109300-01 | Фильтр-патрон |
Загрузка ...
|
|
| 7 | В4318М-01 | Фильтр - патрон |
Загрузка ...
|
|
| 8 | 260-1109306 | КОЛЬЦО |
Загрузка ...
|
|
| 9 | 260-1109009-А | Патрубок |
Загрузка ...
|
|
| 10 | 260-1109402 | Патрубок |
Загрузка ...
|
|
| 11 | 245-1008029 | Патрубок |
Загрузка ...
|
|
| 12 | 260-1109400 | Труба |
Загрузка ...
|
|
| 12 | 260-1109410 | Труба |
Загрузка ...
|
|
| 13 | 50-1117028 | Пробка резьбовая |
Загрузка ...
|
|
| 14 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | КГ3/8.10кп016 | Пробка |
Загрузка ...
|
|
| 16 | 70-81-60-0,2(2) | Рукав |
Загрузка ...
|
|
| 17 | А53.21.001-02 | Патрубок |
Загрузка ...
|
|
| 18 | А53.21.002-02 | Колпак |
Загрузка ...
|
|
| 19 | ХС-78.019 | Хомут стяжной |
Загрузка ...
|
|
| 20 | ХС-101.019 | Хомут стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
