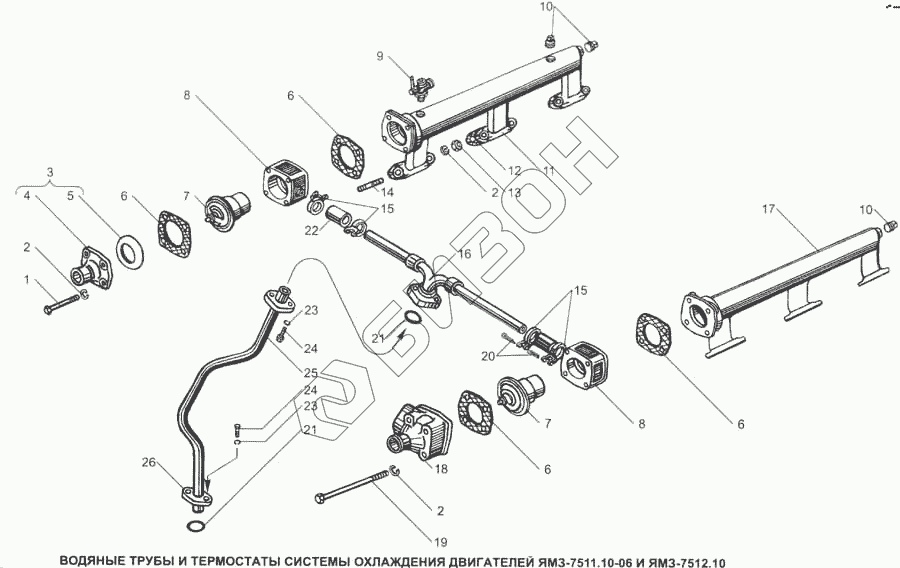

Графический каталог запасных частей к технике: ЯМЗ-7511. Водяные трубы и термостаты охлаждения двигателя ЯМЗ-7511.10-06 и ЯМЗ-7512.10
1
2
2
2
3
4
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1306082 | 7511.1306082 | Ниппель |
Загрузка ...
|
|
| 7511.1306052-10 | 7511.1306052-10 | Коробка термостата |
Загрузка ...
|
|
| 314537-П29 | 314537-П29 | Угольник |
Загрузка ...
|
|
| 7511.1303100-30 | 7511.1303100-30 | Труба водяная правая с термостатом в сборе |
Загрузка ...
|
|
| 7511.1303101-20 | 7511.1303101-20 | Труба водяная левая с термостатом в сборе |
Загрузка ...
|
|
| 206Д-1011066 | 206Д-1011066 | Прокладка пробки перепускного клапана |
Загрузка ...
|
|
| 316166-П | 316166-П | Пробка |
Загрузка ...
|
|
| 1 | 200276-П29 | Болт М8х85 |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 7511.1306051-10 | Патрубок с защитным экраном в сборе |
Загрузка ...
|
|
| 4 | 236-1306053 | Патрубок коробок термостата |
Загрузка ...
|
|
| 5 | 7511.1306055 | Экран защитный |
Загрузка ...
|
|
| 6 | 236-1306054-А | Прокладка |
Загрузка ...
|
|
| 7 | 4591441038 | Термостат ТС 107-1306-100-06 |
Загрузка ...
|
|
| 8 | 7511.1306050 | Коробка термостата с ниппелем в сборе |
Загрузка ...
|
|
| 9 | 4599300006 | Кран ПС7-0 |
Загрузка ...
|
|
| 10 | 316169-П2 | Пробка К3/8" |
Загрузка ...
|
|
| 11 | 238-1003290-В | Труба водяная правая |
Загрузка ...
|
|
| 12 | 236-1003292 | Прокладка фланца |
Загрузка ...
|
|
| 13 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 14 | 216235-П29 | Шпилька |
Загрузка ...
|
|
| 15 | 316215-П | Хомут в сборе |
Загрузка ...
|
|
| 16 | 7511.1306070-20 | Тройник с соединительными трубками в сборе |
Загрузка ...
|
|
| 17 | 238-1003291-В | Труба водяная левая |
Загрузка ...
|
|
| 18 | 236НЕ2-1306053 | Патрубок |
Загрузка ...
|
|
| 19 | 310061-П29 | Болт |
Загрузка ...
|
|
| 20 | 297575-П29 | Шплинт |
Загрузка ...
|
|
| 21 | 236-1003114-В | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 236-1306084 | Рукав соединительный |
Загрузка ...
|
|
| 23 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 25 | 7511.1306080-10 | Труба перепускная |
Загрузка ...
|
|
| 26 | 240-1303246 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
