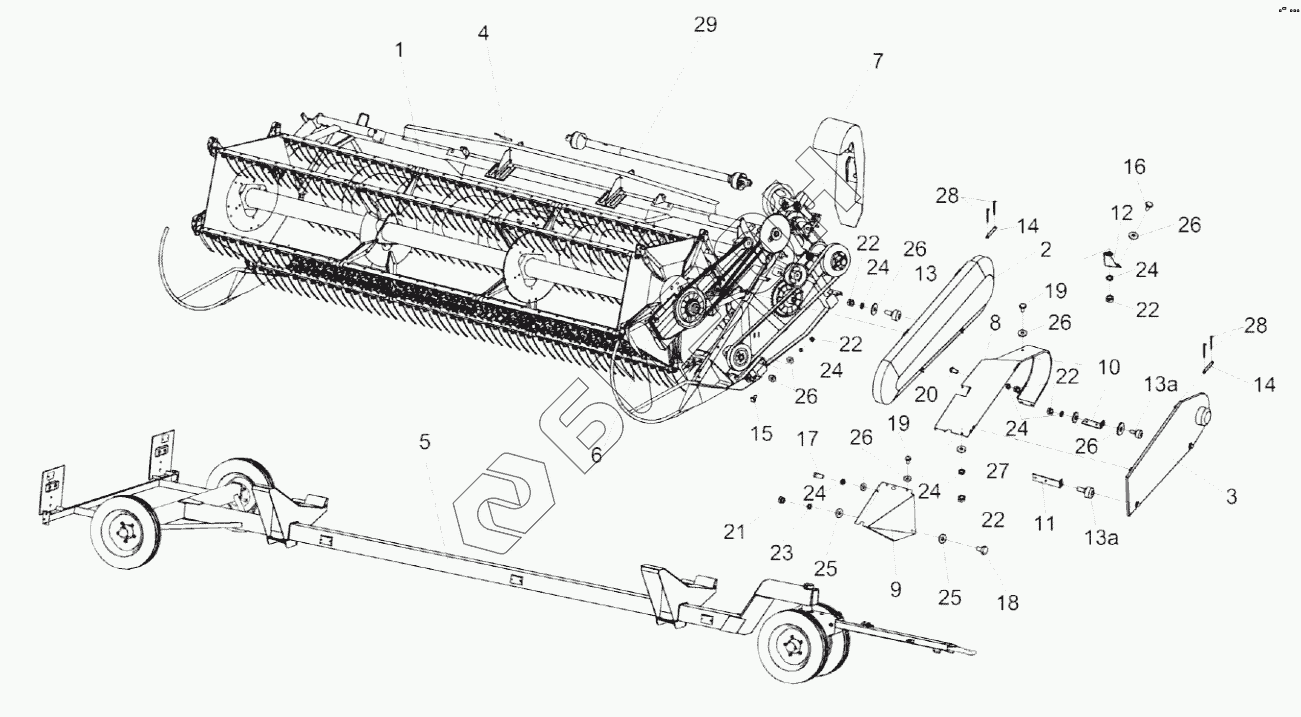

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-6-5. Жатка для зерновых культур ЖЗК-6-5 КЗР 1500000-25
1
2
3
4
5
6
7
8
9
10
11
12
13
13а
13а
14
14
15
16
17
18
19
19
20
21
22
22
22
22
22
23
24
24
24
24
24
24
25
25
26
26
26
26
26
26
27
28
28
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1500000-25 | КЗР 1500000-25 | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗР 1500010Б-25 | Жатка для зерновых культур |
Загрузка ...
|
|
| 2 | КЗК-12-1525000 | Ограждение |
Загрузка ...
|
|
| 3 | КЗР 1525220 | Крышка |
Загрузка ...
|
|
| 4 | КЗР 1560050 | Палец |
Загрузка ...
|
|
| 5 | КЗК 1590000А-01 | Тележка транспортная |
Загрузка ...
|
|
| 6 | КЗК-7-1580000 | Система гидравлическая жатки для зерновых культур |
Загрузка ...
|
|
| 7 | КЗК-7-1525110 | Ограждение |
Загрузка ...
|
|
| 8 | КЗК-12-1525230 | Ограждение |
Загрузка ...
|
|
| 9 | КЗР 1525421 | Ограждение |
Загрузка ...
|
|
| 10 | КЗР 1525432А | Кронштейн |
Загрузка ...
|
|
| 11 | КЗР 1525432А-01 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗР 1525434 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗР 1525603 | Фиксатор |
Загрузка ...
|
|
| 13а | КЗР 1525603-03 | Фиксатор |
Загрузка ...
|
|
| 14 | КЗР 1525605 | Ось |
Загрузка ...
|
|
| 15 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 17 | Болт М8-6eх55-7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М6-6eх25-7802 | Болт |
Загрузка ...
|
|
| 19 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6eх55-7802 | Болт |
Загрузка ...
|
|
| 21 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 22 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба А 6.01-6958 | Шайба А 6.01-6958 |
Загрузка ...
|
|
| 26 | Шайба А 8.01-6958 | Шайба А 8.01-6958 |
Загрузка ...
|
|
| 27 | Шайба А 10.01-6958 | Шайба А 10.01-6958 |
Загрузка ...
|
|
| 28 | Шплинт 2х16- 397 | Шплинт |
Загрузка ...
|
|
| 29 | 10.040.3000-170 | Вал карданный |
Загрузка ...
|
|
| 29 | 10.040.3000-21.55М | Вал карданный |
Загрузка ...
|
|
| 29 | КК-10.040.5000-1500/2400 | Вал карданный |
Загрузка ...
|
|
| 29 | 10.040.6000-56.55МК | Вал карданный с защитным кожухом |
Загрузка ...
|
