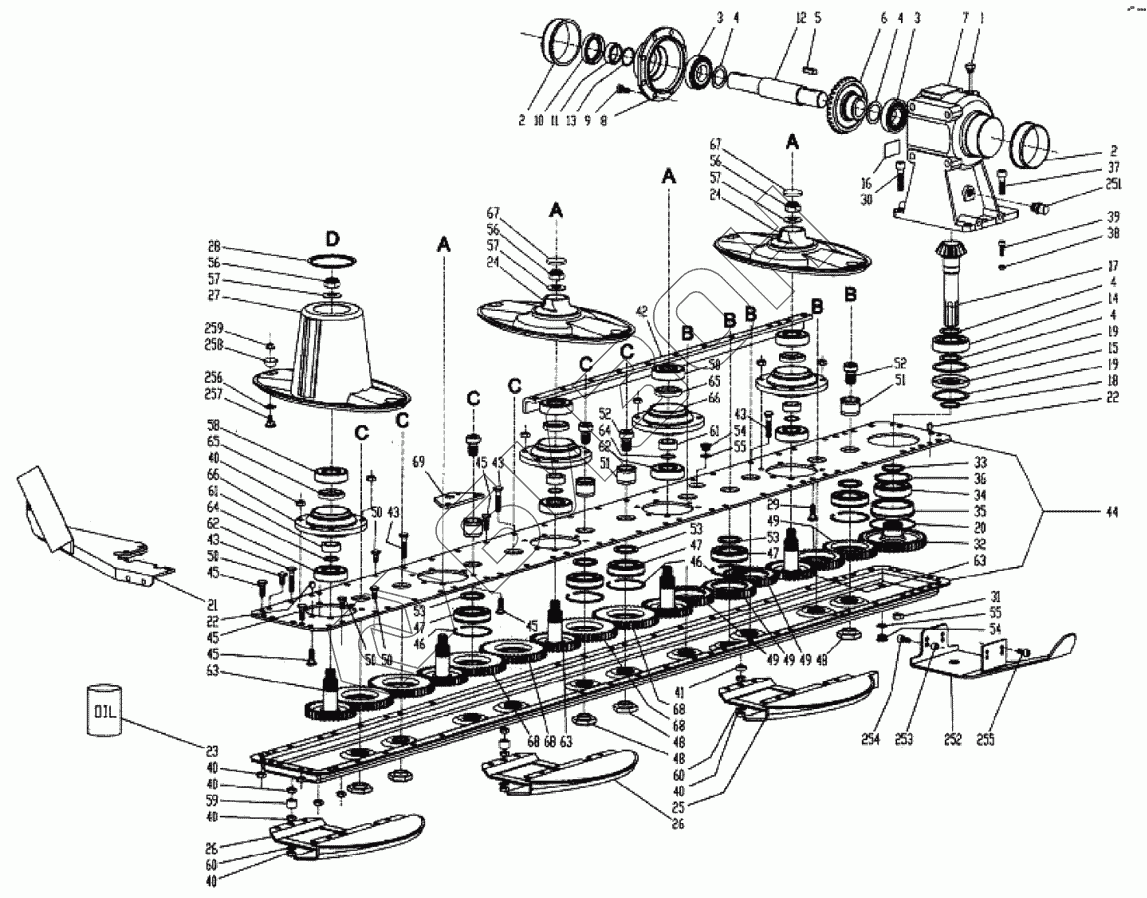

Графический каталог запасных частей к технике: Клевер Косилка ЖТТ-2,1 (2,4). Режущий брус с редуктором (комплектация 9.505.200.00)
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
24
24
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
40
40
40
41
42
43
43
43
43
44
45
45
45
45
45
46
46
46
46
47
47
47
47
47
47
48
48
48
49
49
49
49
50
50
50
50
51
51
52
52
53
53
53
54
54
55
55
56
56
56
56
56
56
57
57
57
57
57
57
58
58
58
58
59
60
60
61
61
62
62
62
62
63
63
63
63
63
63
64
64
65
65
66
66
67
67
67
67
68
68
68
68
68
68
68
68
69
251
252
253
254
255
256
256
257
257
258
258
259
259
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0.142.7101.00 | Пробка |
Загрузка ...
|
|
| 2 | 0.142.7103.00 | Втулка |
Загрузка ...
|
|
| 3 | 8.0.9.00026 | Подшипник |
Загрузка ...
|
|
| 4 | 0.259.7500.00 | Прокладка |
Загрузка ...
|
|
| 5 | 8.4.1.01125 | Шпонка |
Загрузка ...
|
|
| 6 | 0.142.5001.00 | Колесо корончатое |
Загрузка ...
|
|
| 7 | 0.142.0301.00 | Корпус редуктора |
Загрузка ...
|
|
| 8 | 0.142.1301.00 | Крышка |
Загрузка ...
|
|
| 9 | 8.1.1.01540 | Болт |
Загрузка ...
|
|
| 10 | 8.7.1.00769 | Манжета |
Загрузка ...
|
|
| 11 | 0.142.7100.00 | Втулка |
Загрузка ...
|
|
| 12 | 0.142.2001.00 | Вал |
Загрузка ...
|
|
| 13 | 8.7.6.00954 | Кольцо |
Загрузка ...
|
|
| 14 | 8.0.1.00644 | Подшипник |
Загрузка ...
|
|
| 15 | 8.7.3.00081 | Манжета |
Загрузка ...
|
|
| 16 | 0.259.7111.00 | Платик |
Загрузка ...
|
|
| 17 | 0.142.6000.00 | Вал-шестерня |
Загрузка ...
|
|
| 18 | 8.5.1.00005 | Стопорное кольцо |
Загрузка ...
|
|
| 19 | 8.5.2.00030 | Стопорное кольцо |
Загрузка ...
|
|
| 20 | 8.7.6.01188 | Кольцо |
Загрузка ...
|
|
| 21 | 2.404.1330.00 | Опора |
Загрузка ...
|
|
| 22 | 8.4.5.01205 | Пружинный штырь |
Загрузка ...
|
|
| 23 | 8.8.6.00435 | Масло |
Загрузка ...
|
|
| 24 | 2.506.7001.00 | Диск ротора |
Загрузка ...
|
|
| 24 | 2.506.7001.00 | Диск ротора |
Загрузка ...
|
|
| 25 | 2.404.1328.00 | Опора |
Загрузка ...
|
|
| 26 | 2.404.1326.00 | Опора |
Загрузка ...
|
|
| 26 | 2.404.1326.00 | Опора |
Загрузка ...
|
|
| 27 | 2.506.7002.00 | Конвейер |
Загрузка ...
|
|
| 28 | 0.404.7135.00 | Колпачок |
Загрузка ...
|
|
| 29 | 0.404.7132.00 | Болт |
Загрузка ...
|
|
| 30 | 8.1.2.01529 | Болт |
Загрузка ...
|
|
| 31 | 8.2.1.01533 | Гайка |
Загрузка ...
|
|
| 32 | 0.505.6000.00 | Шестерня |
Загрузка ...
|
|
| 33 | 8.5.1.00680 | Стопорное кольцо |
Загрузка ...
|
|
| 34 | 8.0.1.01184 | Подшипник |
Загрузка ...
|
|
| 35 | 0.404.7108.00 | Втулка |
Загрузка ...
|
|
| 36 | 8.5.2.00030 | Стопорное кольцо |
Загрузка ...
|
|
| 37 | 8.1.2.01530 | Болт |
Загрузка ...
|
|
| 38 | 8.2.1.00985 | Гайка |
Загрузка ...
|
|
| 39 | 8.1.2.01527 | Болт |
Загрузка ...
|
|
| 40 | 8.2.1.01528 | Гайка |
Загрузка ...
|
|
| 41 | 0.404.7136.00 | Распорная втулка |
Загрузка ...
|
|
| 42 | 0.405.7103.00 | Заднее усиление |
Загрузка ...
|
|
| 43 | 0.404.7102.00 | Болт |
Загрузка ...
|
|
| 44 | 2.505.0301.00 | Поддон и крышка |
Загрузка ...
|
|
| 45 | 0.404.7101.00 | Болт |
Загрузка ...
|
|
| 46 | 0.505.7101.00 | Стопорное кольцо |
Загрузка ...
|
|
| 46 | 0.505.7101.00 | Стопорное кольцо |
Загрузка ...
|
|
| 47 | 8.0.1.02279 | Подшипник |
Загрузка ...
|
|
| 47 | 8.0.1.02279 | Подшипник |
Загрузка ...
|
|
| 48 | 0.465.7050.00 | Гайка |
Загрузка ...
|
|
| 49 | 0.505.6001.00 | Шестерня |
Загрузка ...
|
|
| 50 | 0.404.7112.00 | Болт |
Загрузка ...
|
|
| 51 | 0.465.7049.00 | Ось |
Загрузка ...
|
|
| 52 | 0.404.7107.00 | Болт |
Загрузка ...
|
|
| 53 | 0.404.7105.00 | Распорная втулка |
Загрузка ...
|
|
| 54 | 0.404.7131.00 | Пробка |
Загрузка ...
|
|
| 55 | 8.3.0.01353 | Сливная пробка |
Загрузка ...
|
|
| 56 | 8.2.6.00740 | Контргайка |
Загрузка ...
|
|
| 56 | 8.2.6.00740 | Контргайка |
Загрузка ...
|
|
| 57 | 8.5.5.01425 | Пружинная шайба |
Загрузка ...
|
|
| 57 | 8.5.5.01425 | Пружинная шайба |
Загрузка ...
|
|
| 58 | 8.0.1.02267 | Подшипник |
Загрузка ...
|
|
| 58 | 8.0.1.02267 | Подшипник |
Загрузка ...
|
|
| 59 | 0.404.7137.00 | Распорная втулка |
Загрузка ...
|
|
| 60 | 0.404.7140.00 | Пружинная шайба |
Загрузка ...
|
|
| 61 | 0.505.7100.00 | Втулка |
Загрузка ...
|
|
| 62 | 8.0.1.01918 | Подшипник |
Загрузка ...
|
|
| 62 | 8.0.1.01918 | Подшипник |
Загрузка ...
|
|
| 63 | 0.505.5000.00 | Шестерня |
Загрузка ...
|
|
| 63 | 0.505.5000.00 | Шестерня |
Загрузка ...
|
|
| 64 | 8.7.6.01244 | Кольцо |
Загрузка ...
|
|
| 65 | 8.7.3.00044 | Манжета |
Загрузка ...
|
|
| 66 | 0.505.1301.00 | Опора |
Загрузка ...
|
|
| 67 | 8.7.0.01568 | Колпачок |
Загрузка ...
|
|
| 67 | 8.7.0.01568 | Колпачок |
Загрузка ...
|
|
| 68 | 0.505.6002.00 | Шестерня |
Загрузка ...
|
|
| 68 | 0.505.6002.00 | Шестерня |
Загрузка ...
|
|
| 69 | 0.404.7118.00 | Опора |
Загрузка ...
|
|
| 251 | 8.6.7.00161 | Пробка |
Загрузка ...
|
|
| 252 | 2.404.1319.00 | Опора |
Загрузка ...
|
|
| 253 | 0.404.7113.00 | Распорная втулка |
Загрузка ...
|
|
| 254 | 8.1.2.01532 | Болт |
Загрузка ...
|
|
| 255 | 8.1.2.01531 | Болт |
Загрузка ...
|
|
| 256 | 1.404.7109.00 | Шайба |
Загрузка ...
|
|
| 256 | 1.404.7109.00 | Шайба |
Загрузка ...
|
|
| 257 | 0.404.7152.00 | Болт |
Загрузка ...
|
|
| 257 | 0.404.7152.00 | Болт |
Загрузка ...
|
|
| 258 | 0.404.7128.00 | Защита |
Загрузка ...
|
|
| 258 | 0.404.7128.00 | Защита |
Загрузка ...
|
|
| 259 | 0.404.7139.00 | Гайка |
Загрузка ...
|
|
| 259 | 0.404.7139.00 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
