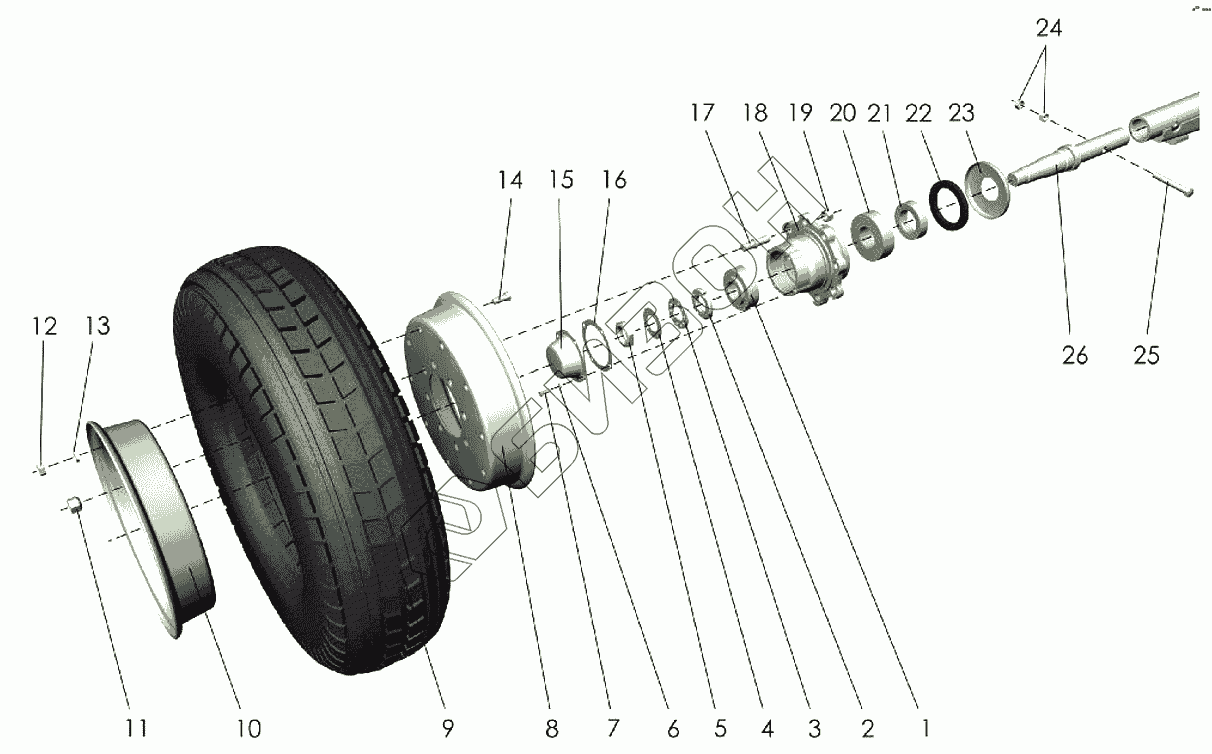

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Колесо
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7609 | Подшипник ГОСТ27365-87 |
Загрузка ...
|
|
| 2 | Н.130.08.030 | Гайка со штифтом |
Загрузка ...
|
|
| 3 | Н.130.08.406 | Шайба |
Загрузка ...
|
|
| 4 | Н.130.08.405 | Шайба замочная |
Загрузка ...
|
|
| 5 | Н.130.08.603 | Гайка |
Загрузка ...
|
|
| 6 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 7 | [Болт М8-6gх20.58.019 ГОСТ7796-70] | Болт М8-6gх20.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 8 | Н.130.08.401 | Обод |
Загрузка ...
|
|
| 9 | 9.00-16 | Шина |
Загрузка ...
|
|
| 10 | Н.130.08.402 | Обод |
Загрузка ...
|
|
| 11 | Н.130.02.604 | Гайка |
Загрузка ...
|
|
| 12 | [Гайка М14х1,5-6Н.6.019 ГОСТ5915-70] | Гайка М14х1,5-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 13 | [Шайба 14Т.65Г.019 ГОСТ6402-70] | Шайба 14Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 14 | [Болт М14х1,5-6gх30.56.019 ГОСТ7796-70] | Болт М14х1,5-6gх30.56.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 15 | Н.130.08.404 | Крышка |
Загрузка ...
|
|
| 16 | Н.130.08.001 | Прокладка |
Загрузка ...
|
|
| 17 | Н.130.05.607 | Шпилька |
Загрузка ...
|
|
| 18 | Н.130.08.201 | Ступица |
Загрузка ...
|
|
| 19 | [Гайка М18х1,5-6Н.6.019 ГОСТ5915-70] | Гайка М18х1,5-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 20 | 7611А | Подшипник ГОСТ27365-87 |
Загрузка ...
|
|
| 21 | Н.130.08.801 | Втулка |
Загрузка ...
|
|
| 22 | [Манжета 2.1.95х130 ГОСТ8752-79] | Манжета 2.1.95х130 ГОСТ8752-79 |
Загрузка ...
|
|
| 23 | Н.130.02.408-03 | Колпачок |
Загрузка ...
|
|
| 24 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 25 | [Болт М16-6gх105.88.019 ГОСТ7796-70] | Болт М16-6gх105.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 26 | ППР-122.01.638 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
