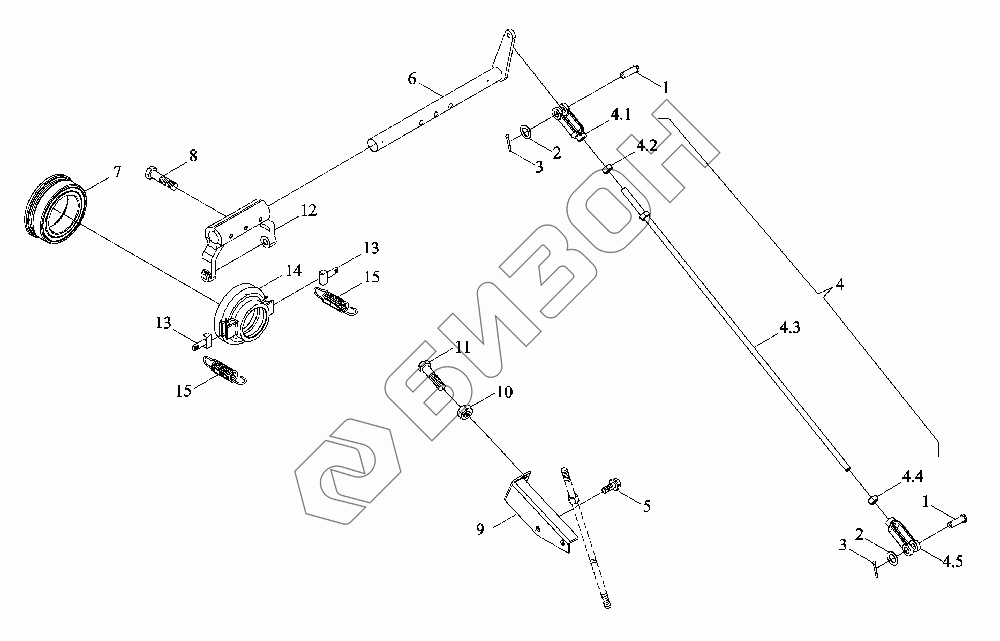

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм управления 2
1
1
2
2
3
3
4
4.1
4.2
4.3
4.4
4.5
5
6
7
8
9
10
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S213010000 | TG4S213010000 | Механизм управления вспомогательным сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT882-B10X30 | Ось |
Загрузка ...
|
|
| 2 | GBT848-10-A3L | Шайба небольшая |
Загрузка ...
|
|
| 3 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 4 | TS17213020007 | Тяга |
Загрузка ...
|
|
| 4.1 | FT800.21.241 | Вилка задняя |
Загрузка ...
|
|
| 4.2 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 4.3 | TS17213020001 | Тяга |
Загрузка ...
|
|
| 4.4 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 4.5 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 5 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TG4S213010005 | Ось вилки переключения |
Загрузка ...
|
|
| 7 | TG4S213010001 | Подшипник |
Загрузка ...
|
|
| 8 | GBT5782-M10X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TS17213020009 | Плита ограничительная |
Загрузка ...
|
|
| 10 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 11 | GBT5783-M10X65-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TG4S213010003 | Вилка отводная |
Загрузка ...
|
|
| 13 | TG4S212010003 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | TG4S213010002 | Постель подшипника |
Загрузка ...
|
|
| 15 | TG4S213010004 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
