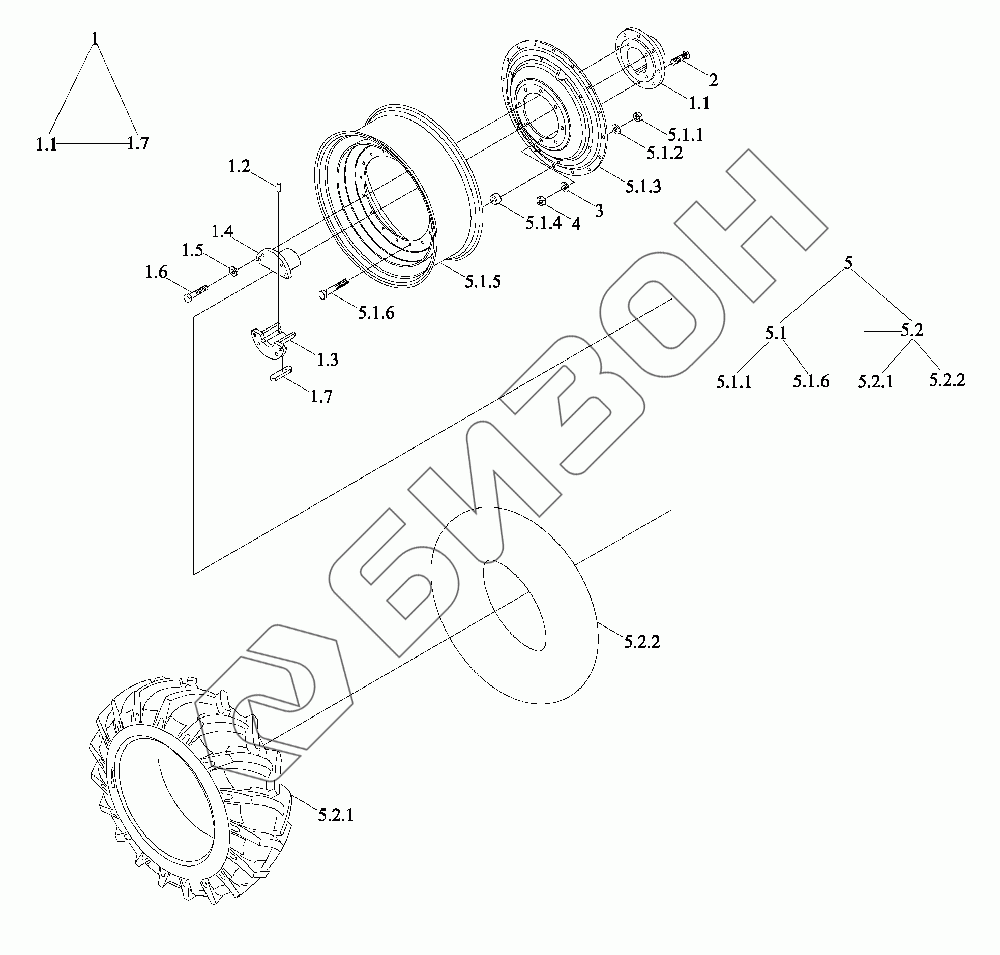

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Заднее колесо 1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
4
5
5.1
5.1.1
5.1.2
5.1.3
5.1.4
5.1.5
5.1.6
5.2
5.2.1
5.2.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG1854.34 | TG1854.34 | Колесо заднее ведущее в сборе |
Загрузка ...
|
|
| 1 | TG1454.34B.1 | Ступица |
Загрузка ...
|
|
| 1.1 | TG1454.34B.1-02b | Ступица |
Загрузка ...
|
|
| 1.2 | GBT119.1-8h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 1.3 | TG1454.34B.1-03b | Ступица |
Загрузка ...
|
|
| 1.4 | TG1454.34B.1-01b | Ступица |
Загрузка ...
|
|
| 1.5 | TG1204.34-01 | Шайба |
Загрузка ...
|
|
| 1.6 | TG1454.34.5-04 | Болт |
Загрузка ...
|
|
| 1.7 | TG1454.34B.1-04 | Шпонка плоская |
Загрузка ...
|
|
| 2 | TG1454.34.6-01 | Болт |
Загрузка ...
|
|
| 3 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 4 | GBT6176-M22X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 5 | TM6R340010001 | Гнездо шара |
Загрузка ...
|
|
| 5.1 | TK3400402000 | Обод и спица |
Загрузка ...
|
|
| 5.1.1 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 5.1.2 | TG1604.32D.1-04 | Прокладка |
Загрузка ...
|
|
| 5.1.3 | TG1454.34A.1.1-01 | Диск в сборе |
Загрузка ...
|
|
| 5.1.4 | TG1604.32D.1-02 | Колодки |
Загрузка ...
|
|
| 5.1.5 | TG1854.34.2.1.1 | Обод колеса |
Загрузка ...
|
|
| 5.1.6 | TG1604.32D.1-03 | Болт |
Загрузка ...
|
|
| 5.2 | TG1654.34.1.2 | Шина |
Загрузка ...
|
|
| 5.2.1 | GBT2979-20.8-38-10PR-R | Покрышка |
Загрузка ...
|
|
| 5.2.2 | GBT2979-20.8-38-R | Камера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
