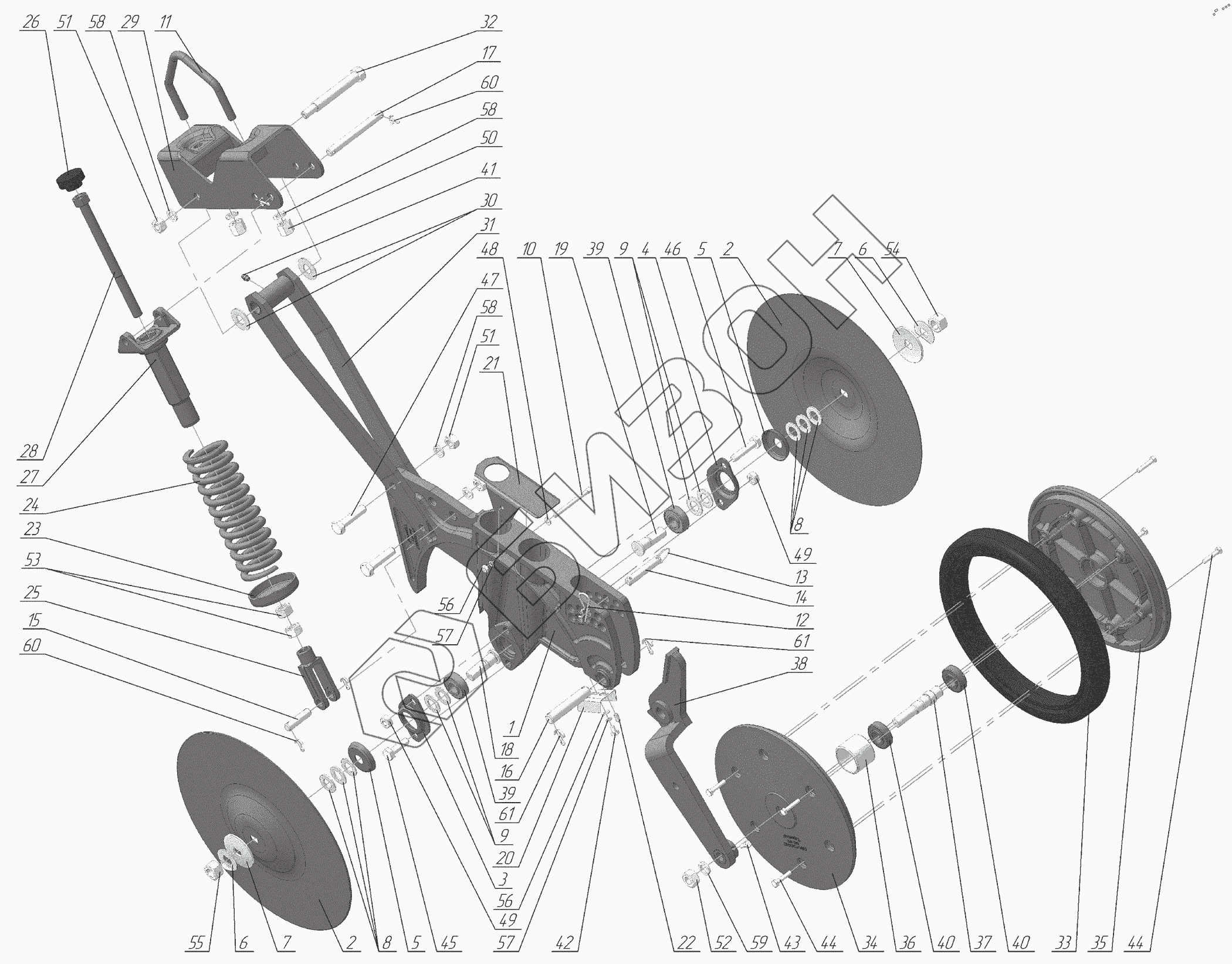

Графический каталог запасных частей к технике: Мордовагромаш СУБМ-3,6. СУБМ-9.513.00.00А Сошник короткий левый
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
40
41
42
43
44
44
45
46
47
48
49
49
50
51
51
52
53
55
55
56
56
57
57
58
58
58
59
60
60
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУБМ-9.512.0007 | Корпус сошника левый |
Загрузка ...
|
|
| 2 | СУБМ-9.510.0008 | Диск сошника |
Загрузка ...
|
|
| 3 | СУБМ-9.510.0010 | Крышка подшипника |
Загрузка ...
|
|
| 4 | СУБМ-9.510.0010-01 | Крышка подшипника |
Загрузка ...
|
|
| 5 | СУБМ-9.510.0012 | Шайба защитная |
Загрузка ...
|
|
| 6 | СУБМ-9.510.0013 | Шайба стопорная |
Загрузка ...
|
|
| 7 | СУБМ-9.510.0014 | Шайба наружная |
Загрузка ...
|
|
| 8 | СУБМ-9.510.0015 | Шайба регулировочная |
Загрузка ...
|
|
| 9 | СУБМ-9.510.0016 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | СУБМ-9.510.0018 | Шпилька |
Загрузка ...
|
|
| 11 | СУБМ-9.510.0020 | Стремянка |
Загрузка ...
|
|
| 12 | СУБМ-9.510.0021 | Пружина фиксатор |
Загрузка ...
|
|
| 13 | СУБМ-9.510.0022 | Кольцо |
Загрузка ...
|
|
| 14 | СУБМ-9.510.0023 | Палец |
Загрузка ...
|
|
| 15 | СУБМ-9.510.0023-01 | Палец |
Загрузка ...
|
|
| 16 | СУБМ-9.510.0023-02 | Палец |
Загрузка ...
|
|
| 17 | СУБМ-9.510.0023-03 | Палец |
Загрузка ...
|
|
| 18 | СУБМ-9.510.0030 | Ось подшипника левая |
Загрузка ...
|
|
| 19 | СУБМ-9.510.0030-01 | Ось подшипника правая |
Загрузка ...
|
|
| 20 | СУБМ-9.510.0033 | Чистик внутренний |
Загрузка ...
|
|
| 21 | СУБМ-9.510.0034 | Кронштейн |
Загрузка ...
|
|
| 22 | СУБМ-9.510.0035 | Шпилька |
Загрузка ...
|
|
| 23 | СУБМ-9.510.0103 | Опора |
Загрузка ...
|
|
| 24 | СУБМ-9.511.0104 | Пружина |
Загрузка ...
|
|
| 25 | СУБМ-9.511.0105 | Вилка короткая |
Загрузка ...
|
|
| 26 | СУБМ-9.510.0106 | Заглушка |
Загрузка ...
|
|
| 27 | СУБМ-9.511.0110 | Направляющая короткая |
Загрузка ...
|
|
| 28 | СУБМ-9.511.0120 | Тяга короткая |
Загрузка ...
|
|
| 29 | СУБМ-9.510.0201-01 | Кронштейн сошника |
Загрузка ...
|
|
| 30 | СУБМ-9.510.0204-01 | Шайба |
Загрузка ...
|
|
| 31 | СУБМ-9.511.0210-01А | Блок коротких поводков |
Загрузка ...
|
|
| 32 | СУБМ-9.510.0220-01А | Ось в сборе |
Загрузка ...
|
|
| 33 | СУБМ-9.510.0301 | Шина |
Загрузка ...
|
|
| 34 | СУБМ-9.510.0302 | Диск |
Загрузка ...
|
|
| 35 | СУБМ-9.510.0302-01 | Диск |
Загрузка ...
|
|
| 36 | СУБМ-9.510.0303 | Втулка |
Загрузка ...
|
|
| 37 | СУБМ-9.510.0304 | Ось |
Загрузка ...
|
|
| 38 | СУБМ-9.510.0500 | Кронштейн прикатывающего колеса правый |
Загрузка ...
|
|
| 39 | ВВ 203 RR2 | Подшипник |
Загрузка ...
|
|
| 39 | AN281357 | Подшипник |
Загрузка ...
|
|
| 40 | 180703КС17 | Подшипник |
Загрузка ...
|
|
| 41 | 1.1.Ц6 | Маслёнка |
Загрузка ...
|
|
| 42 | Болт М6x10.58.016 | Болт |
Загрузка ...
|
|
| 43 | Болт М6x16.58.016 | Болт |
Загрузка ...
|
|
| 44 | Болт М6x30.58.016 | Болт |
Загрузка ...
|
|
| 45 | Болт М10x35.58.016 | Болт |
Загрузка ...
|
|
| 46 | Болт М10x45.58.016 | Болт |
Загрузка ...
|
|
| 47 | Болт М12x50.58.016 | Болт |
Загрузка ...
|
|
| 48 | Гайка М6.5.016 | Гайка |
Загрузка ...
|
|
| 49 | Гайка М10.5.016 | Гайка |
Загрузка ...
|
|
| 50 | Гайка М12.5.016 | Гайка |
Загрузка ...
|
|
| 51 | Гайка М12.5.016 | Гайка |
Загрузка ...
|
|
| 52 | Гайка М14.5.016 | Гайка |
Загрузка ...
|
|
| 53 | Гайка М14.12.40Х | Гайка |
Загрузка ...
|
|
| 54 | Гайка М16.5.016 | Гайка |
Загрузка ...
|
|
| 55 | Гайка М16 лев.5.016 | Гайка |
Загрузка ...
|
|
| 56 | Шайба 6.01.016 | Шайба |
Загрузка ...
|
|
| 57 | Шайба 6.65Г.029 | Шайба |
Загрузка ...
|
|
| 58 | Шайба 12.65Г.029 | Шайба |
Загрузка ...
|
|
| 59 | Шайба 14.65Г.029 | Шайба |
Загрузка ...
|
|
| 60 | Шплинт 3,2x20.016 | Шплинт |
Загрузка ...
|
|
| 61 | Шплинт 4x28.016 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
