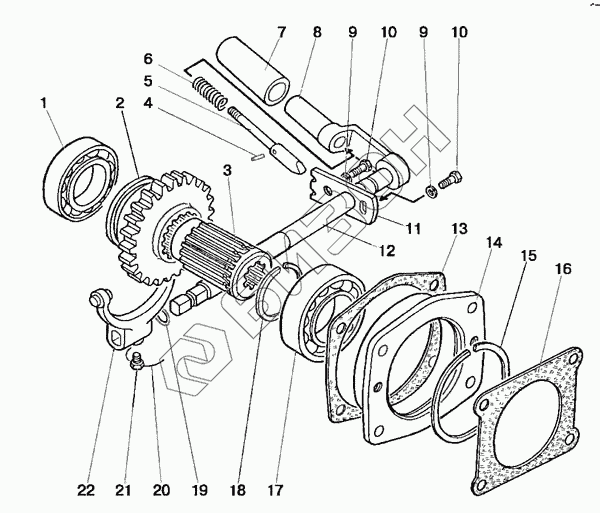

Графический каталог запасных частей к технике: МТЗ-80 (2009). Привод насоса. Вариант
/46.15.gif)
70-4604010
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4604010 | 70-4604010 | Привод насоса |
Загрузка ...
|
|
| 1 | 208 | Подшипник |
Загрузка ...
|
|
| 2 | 50-4604032-А | Шестерня |
Загрузка ...
|
|
| 3 | 70-4604034 | Вал |
Загрузка ...
|
|
| 4 | 4Н8х16 | Штифт |
Загрузка ...
|
|
| 5 | 36-1022073 | Фиксатор |
Загрузка ...
|
|
| 6 | 36-1022074 | Пружина |
Загрузка ...
|
|
| 7 | 36-1022072 | Стакан |
Загрузка ...
|
|
| 8 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 8 | 36-1022071-Б | Рукоятка |
Загрузка ...
|
|
| 9 | ШП8 | Шайба |
Загрузка ...
|
|
| 10 | М8х16 | Болт |
Загрузка ...
|
|
| 11 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 12 | 50-4604042-Б | Вал |
Загрузка ...
|
|
| 13 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 14 | 50-4604036-А | Стакан |
Загрузка ...
|
|
| 15 | 2В90 | Кольцо |
Загрузка ...
|
|
| 16 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 17 | 210А | Подшипник |
Загрузка ...
|
|
| 18 | 2В50 | Кольцо |
Загрузка ...
|
|
| 19 | 013-017-26-1-4 | Кольцо |
Загрузка ...
|
|
| 20 | 1-0-С | Проволока L=100 мм |
Загрузка ...
|
|
| 21 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 22 | 50-4604030 | Вилка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
