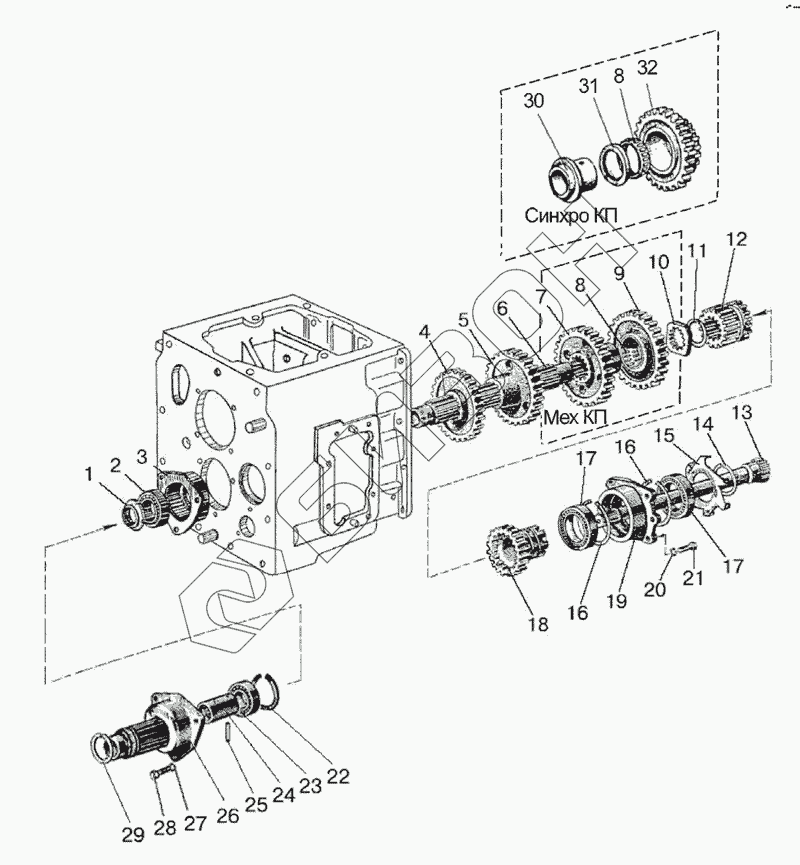

Графический каталог запасных частей к технике: МТЗ-826. Вал промежуточный. Вал внутренний
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 74-1701070 | 74-1701070 | Шестерня |
Загрузка ...
|
|
| Ф50-17010655 | Ф50-17010655 | Шестерня |
Загрузка ...
|
|
| 1 | 50-1701181 | Гайка вала |
Загрузка ...
|
|
| 2 | 60210АУШ1 | Подшипник |
Загрузка ...
|
|
| 3 | 50-1701184 | Гнездо подшипника |
Загрузка ...
|
|
| 4 | 50-1701218 | Шестерня V передачи и з. х. |
Загрузка ...
|
|
| 5 | 50-1701216 | Шестерня IV передачи |
Загрузка ...
|
|
| 6 | 70-1701182-Б-01 | Вал промежуточный |
Загрузка ...
|
|
| 6 | 70-1701182-Б | Вал промежуточный |
Загрузка ...
|
|
| 7 | 50-1701214 | Шестерня III передачи |
Загрузка ...
|
|
| 8 | 3КК72х82х45Е | Подшипник |
Загрузка ...
|
|
| 9 | Ф50-1701056-Б | Шестерня промежуточная |
Загрузка ...
|
|
| 10 | 50-1701183 | Шайба упорная |
Загрузка ...
|
|
| 11 | 50-1701187 | Упор |
Загрузка ...
|
|
| 12 | 70-1701196 | Шестерня 1-й ступени редуктора |
Загрузка ...
|
|
| 13 | 50-1701185 | Вал внутренний |
Загрузка ...
|
|
| 14 | 2С75 | Кольцо |
Загрузка ...
|
|
| 15 | 50-1701401 | Крыльчатка |
Загрузка ...
|
|
| 16 | 2С115 | Кольцо |
Загрузка ...
|
|
| 17 | 6-12115ЕМУШ1 | Подшипник |
Загрузка ...
|
|
| 18 | 50-1701198-А | Шестерня II ступени редуктора |
Загрузка ...
|
|
| 18 | 50-1701190-А | Шестерня II ступени редуктора в сборе |
Загрузка ...
|
|
| 19 | 50-1701195 | Стакан |
Загрузка ...
|
|
| 20 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 21 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 2С80 | Кольцо |
Загрузка ...
|
|
| 23 | 307А | Подшипник |
Загрузка ...
|
|
| 24 | 50-1701188 | Втулка |
Загрузка ...
|
|
| 25 | А.8х45.65Г | Штифт |
Загрузка ...
|
|
| 26 | 70-1701186 | Гнездо |
Загрузка ...
|
|
| 27 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 28 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 2С60 | Кольцо |
Загрузка ...
|
|
| 30 | 74-1701055-Б | Втулка |
Загрузка ...
|
|
| 31 | 74-1701057-Б | Втулка |
Загрузка ...
|
|
| 32 | 74-1701056-Б | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
