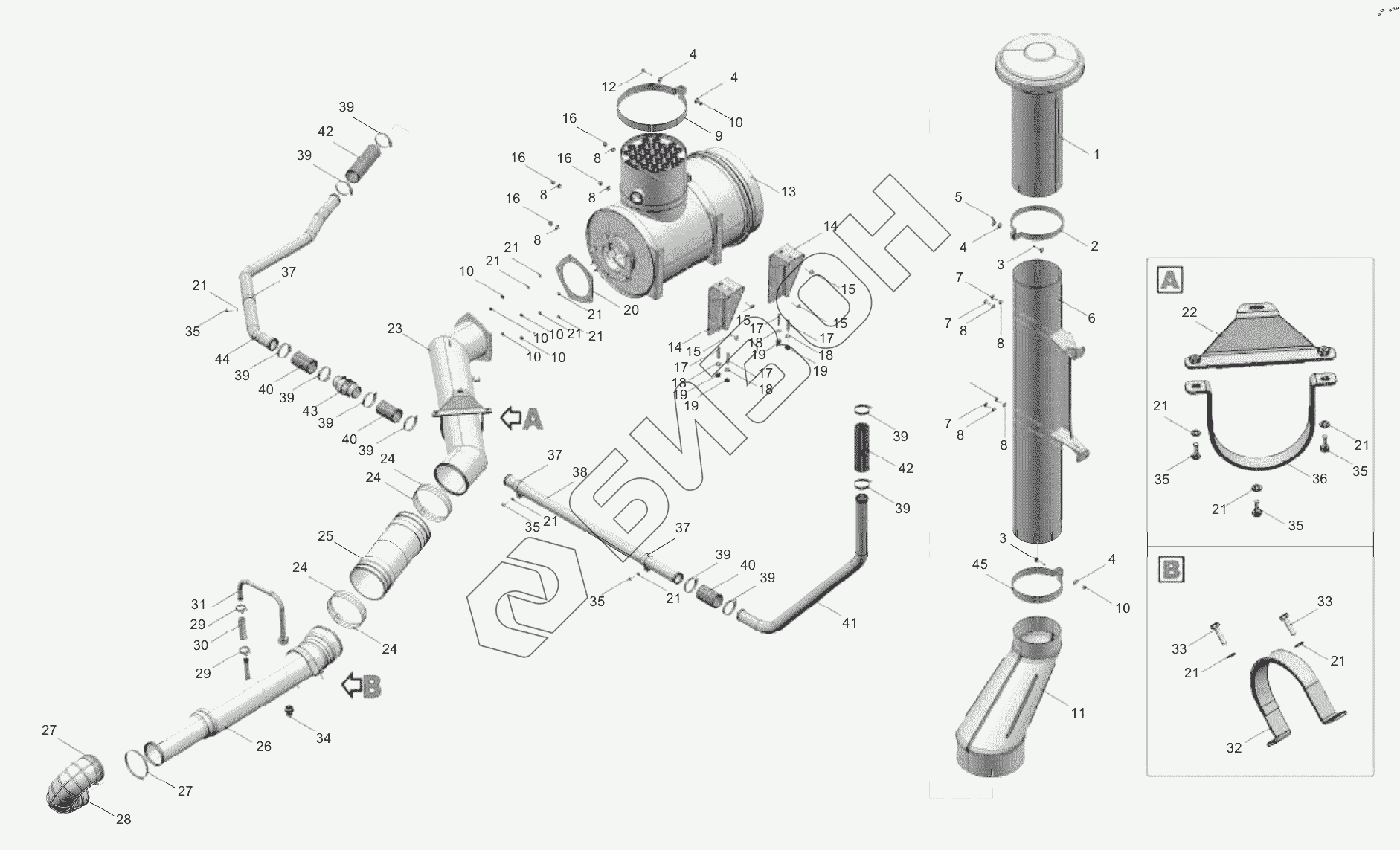

Графический каталог запасных частей к технике: ПТЗ К-743М. 742В-19.00.000 Система очистки воздуха (с 17.04.2023)
1
2
3
3
4
4
4
4
5
6
7
7
7
8
8
8
8
8
8
8
8
9
10
10
10
10
10
10
10
11
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
24
24
24
25
26
27
27
28
29
29
30
31
32
33
33
34
35
35
35
35
35
35
36
37
37
37
38
39
39
39
39
39
39
39
39
39
39
40
40
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р1-19.00.140 | Насадок |
Загрузка ...
|
|
| 2 | 744Р1-19.00.039 | Хомут |
Загрузка ...
|
|
| 3 | Болт DIN 603-М8х45-8.8-АЗК | Болт DIN 603-М8х45-8.8-АЗК |
Загрузка ...
|
|
| 4 | Шайба А 8.01.019 | Шайба А 8.01.019 |
Загрузка ...
|
|
| 5 | Гайка М8-7Н.8.019 | Гайка М8-7Н.8.019 |
Загрузка ...
|
|
| 6 | 739-19.00.020-1 | Труба воздухозаборная |
Загрузка ...
|
|
| 7 | Болт M10-6gx20.88.019 | Болт M10-6gx20.88.019 |
Загрузка ...
|
|
| 8 | Шайба А. 10.01.019 | Шайба А. 10.01.019 |
Загрузка ...
|
|
| 9 | 744Р1-19.00.045 | Хомут |
Загрузка ...
|
|
| 10 | Гайка DIN 985-М8-8-АЗК | Гайка DIN 985-М8-8-АЗК |
Загрузка ...
|
|
| 11 | 744Р1-19.00.111 | Переходник |
Загрузка ...
|
|
| 12 | Болт M8-6gx45.56.019 | Болт M8-6gx45.56.019 |
Загрузка ...
|
|
| 13 | 8421-1109010-32.11 | Фильтр воздушный |
Загрузка ...
|
|
| 14 | 739-19.00.011 | Кронштейн |
Загрузка ...
|
|
| 15 | Болт M10-6gx30.88.019 | Болт M10-6gx30.88.019 |
Загрузка ...
|
|
| 16 | Гайка DIN 985-М 10-8-АЗК | Гайка DIN 985-М 10-8-АЗК |
Загрузка ...
|
|
| 17 | Шпилька M12-6gx50.88.019 | Шпилька M12-6gx50.88.019 |
Загрузка ...
|
|
| 18 | Шайба А. 12.01.019 | Шайба А. 12.01.019 |
Загрузка ...
|
|
| 19 | Гайка DIN 985-М 12-8-АЗК | Гайка DIN 985-М 12-8-АЗК |
Загрузка ...
|
|
| 20 | 744РЗМ-19.00.152 | Прокладка |
Загрузка ...
|
|
| 21 | Шайба А.8.01.019 | Шайба А.8.01.019 |
Загрузка ...
|
|
| 22 | 742В-19.00.020 | Кронштейн |
Загрузка ...
|
|
| 23 | 8410673 | Воздуховод |
Загрузка ...
|
|
| 24 | Хомут DIN 3017-А-140-160x13-W1-3 | Хомут DIN 3017-А-140-160x13-W1-3 |
Загрузка ...
|
|
| 25 | 32.11.150 | Шланг спирально-складчатый |
Загрузка ...
|
|
| 26 | 8410672 | Труба |
Загрузка ...
|
|
| 27 | DIN 3017-А-100-120x13-W1-3 | Хомут |
Загрузка ...
|
|
| 28 | 611600110198 | Патрубок |
Загрузка ...
|
|
| 29 | Хомут DIN 3017-А-25-40х9-W1-3 | Хомут DIN 3017-А-25-40х9-W1-3 |
Загрузка ...
|
|
| 30 | DPSI 5122Т/90 X'Sil | Шланг прямой силиконовый оранжевый |
Загрузка ...
|
|
| 31 | 742В-19.00.030 | Труба |
Загрузка ...
|
|
| 32 | 739-19.00.060 | Скоба |
Загрузка ...
|
|
| 33 | Болт M8-6gx30.88.019 | Болт M8-6gx30.88.019 |
Загрузка ...
|
|
| 34 | XGE22M26ZLWDPc3d | Прямой штуцерный соединитель с наружной резьбой |
Загрузка ...
|
|
| 35 | Болт M8-6gx20.88.019 | Болт M8-6gx20.88.019 |
Загрузка ...
|
|
| 36 | 742Пр-19.00.040 | Скоба |
Загрузка ...
|
|
| 37 | 744-19.00.005 | Хомут |
Загрузка ...
|
|
| 38 | 744РЗ-19.00.101 | Труба |
Загрузка ...
|
|
| 39 | DIN 3017-А-50-70x13-W1-3 | Хомут |
Загрузка ...
|
|
| 40 | Рукав 50x61,5-1,6 | Рукав 50x61,5-1,6 |
Загрузка ...
|
|
| 41 | 744РЗ-19.00.098 | Труба |
Загрузка ...
|
|
| 42 | Рукав 50x61,5-1,6 | Рукав 50x61,5-1,6 |
Загрузка ...
|
|
| 43 | Клапан эжектора контрольный | Клапан эжектора контрольный |
Загрузка ...
|
|
| 44 | 739-19.00.012 | Труба |
Загрузка ...
|
|
| 45 | 744Р1-19.00.038 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
