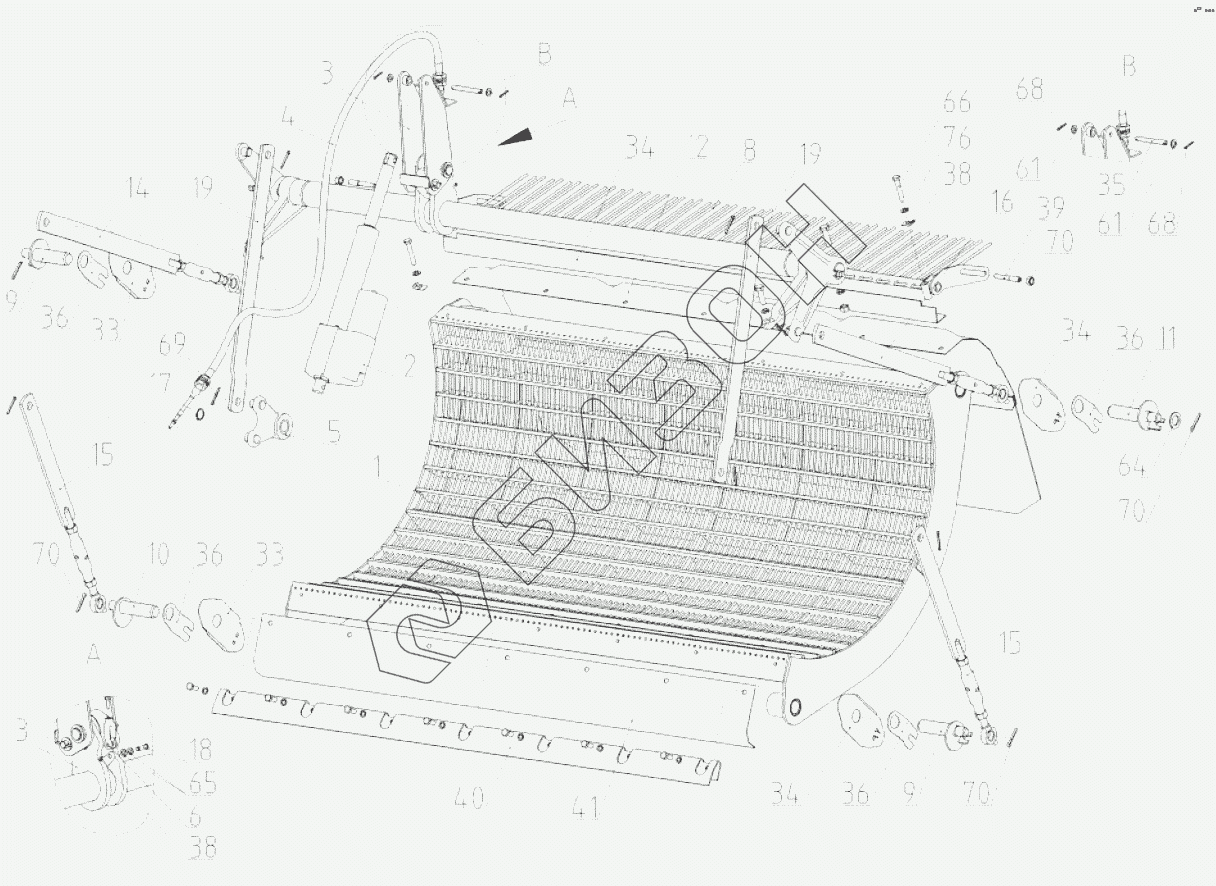

Графический каталог запасных частей к технике: РСМ-142 (Acros-550). Подбарабанье (ACROS-550.15.02.000Ф)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
8
9
9
10
11
12
14
15
15
16
17
18
19
19
33
33
34
34
34
35
36
36
36
36
38
38
39
40
41
61
61
61
61
64
65
66
68
68
68
68
69
70
70
70
70
70
70
70
70
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 DD24-30B5-06-423 Привод силовой
Загрузка ...
1 РСМ-10Б.01.19.000А Подбарабанье
Загрузка ...
2 DD24-30B5-06-423 Привод силовой
Загрузка ...
3 142.15.07.040 Вал торсиона
Загрузка ...
4 112-050-01500 Трос
Загрузка ...
4 SU-L-TT-50-1500 Трос дистанционного управления
Загрузка ...
4 100.М4222.01500 Трос дистанционного управления
Загрузка ...
5 РСМ-10.01.15.300 Рычаг
Загрузка ...
6 РСМ-10.04.11.304-01 Вилка
Загрузка ...
8 РСМ-10.01.19.020 Решетка
Загрузка ...
9 РСМ-10.01.15.390 Фиксатор
Загрузка ...
10 РСМ-10.01.15.390-01 Фиксатор
Загрузка ...
11 145.15.00.390 Фиксатор
Загрузка ...
12 РСМ-10Б.01.19.140 Щиток
Загрузка ...
14 РСМ-10.01.15.280А-01 Тяга
Загрузка ...
15 РСМ-10.01.15.290А Тяга
Загрузка ...
16 РСМ-10.01.15.280А Тяга
Загрузка ...
17 DIN 471-25x1,2 Кольцо упорное
Загрузка ...
18 7-8 b12Х25.35.Ц9ХР Ось
Загрузка ...
19 РСМ-10.01.15.509А Тяга
Загрузка ...
33 РСМ-10.01.15.422 Заслонка
Загрузка ...
34 РСМ-10.01.19.401А Надставка
Загрузка ...
35 101.01.61.603 Ось
Загрузка ...
36 РСМ-10.01.15.423 Прижим
Загрузка ...
38 РСМ-10.01.19.512А Шайба стопорная
Загрузка ...
39 РСМ-10.01.15.615 Шпилька
Загрузка ...
40 РСМ-10.01.19.402 Щиток
Загрузка ...
41 РСМ-10.01.19.403А Щиток
Загрузка ...
61 С10.01.019 Шайба
Загрузка ...
61 DIN125-A 10,5-200 HV-ZINC PLATED Шайба
Загрузка ...
62 М10-6gX25.88.35.019 Болт
Загрузка ...
62 DIN 933-M10Х25-8.8-ZINC PLATED Болт
Загрузка ...
64 C.22.01.019 Шайба
Загрузка ...
65 С.8.01.019 Шайба
Загрузка ...
65 DIN 125-A 8,4-200 HV-ZINC PLATED Шайба
Загрузка ...
66 10Т 65Г 019 Шайба
Загрузка ...
67 12Т 65Г 019 Шайба
Загрузка ...
68 3,2Х25.019 Шплинт
Загрузка ...
68 DIN 94-3,2x25-St-zinc plated Шплинт
Загрузка ...
69 4Х36.019 Шплинт
Загрузка ...
69 DIN 94-4x36-ST-Zinc plated Шплинт
Загрузка ...
70 5Х36.019 Шплинт
Загрузка ...
70 DIN 94-5x36-St-zinc plated Шплинт
Загрузка ...
71 DIN 6799-4 Шайба стопорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
