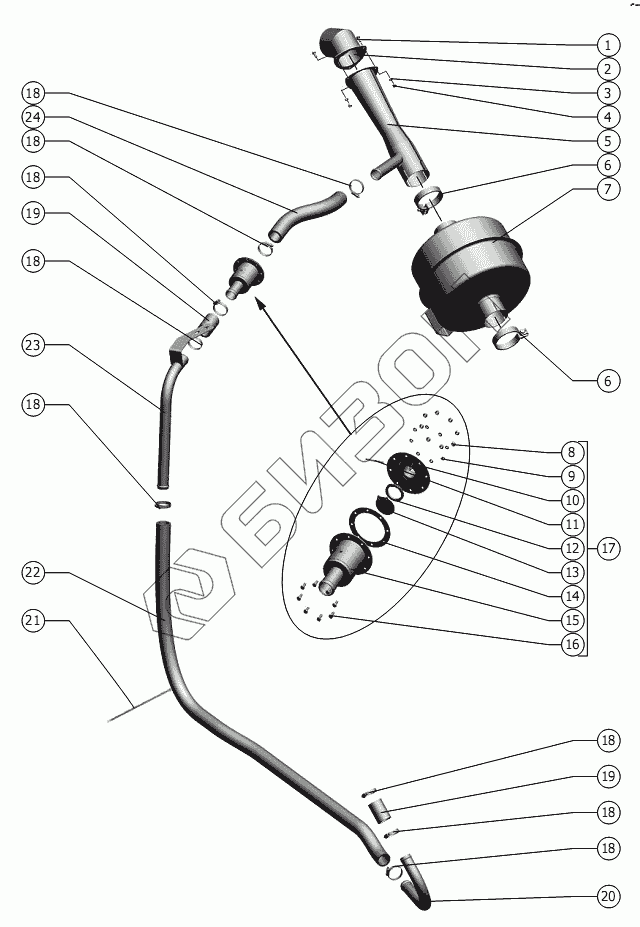

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Установка глушителя
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 142.05.00.640 | Труба |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 142.05.00.950 | Эжектор |
Загрузка ...
|
|
| 6 | 54-0-140-01 | Хомут |
Загрузка ...
|
|
| 7 | 142.05.00.880 | Глушитель |
Загрузка ...
|
|
| 8 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10Б.06.21.010 | Корпус |
Загрузка ...
|
|
| 11 | РСМ-10Б.06.21.601А | Ось |
Загрузка ...
|
|
| 12 | РСМ-10Б.06.21.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | РСМ-10Б.06.21.030 | Крышка |
Загрузка ...
|
|
| 14 | РСМ-10Б.06.21.001 | Прокладка |
Загрузка ...
|
|
| 15 | РСМ-10Б.06.21.020 | Корпус |
Загрузка ...
|
|
| 16 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10Б.06.21.000 | Клапан эжектора |
Загрузка ...
|
|
| 18 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 19 | 101.05.00.032А | Шланг |
Загрузка ...
|
|
| 20 | РСМ-10Б.06.00.815 | Труба |
Загрузка ...
|
|
| 21 | РСМ-10.10.30.005-02 | Хомут |
Загрузка ...
|
|
| 22 | 142.05.03.003 | Шланг |
Загрузка ...
|
|
| 23 | 142.05.07.420 | Труба |
Загрузка ...
|
|
| 24 | 142.05.00.033 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
