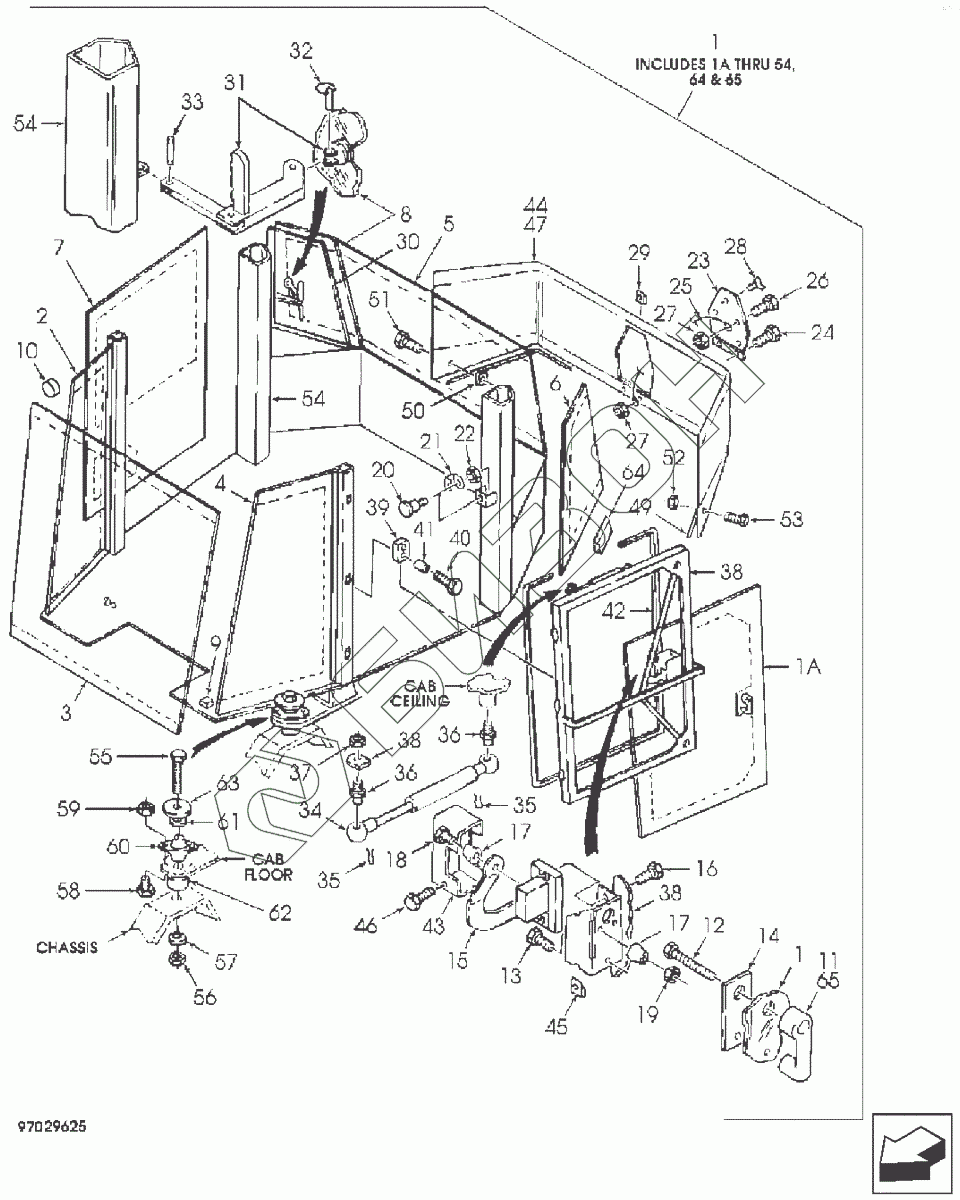

Графический каталог запасных частей к технике: РСМ 2375. Кабина с боре (2375.09.006)
86018076R
9706625R
2375.67.00.802
1
1
1
1
1
1
1A
1A
2
2
2
3
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
10
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
21
21
22
22
22
23
23
24
25
25
25
25
26
26
27
27
27
27
27
27
27
27
27
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
35
35
35
35
36
36
36
36
37
37
38
38
38
39
39
40
41
41
42
42
43
44
44
45
46
47
47
47
49
50
51
52
53
54
54
55
56
57
57
58
58
59
60
62
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86018076R | 86018076R | Каркас кабины |
Загрузка ...
|
|
| 9706625R | 9706625R | Дверь |
Загрузка ...
|
|
| 2375.67.00.802 | 2375.67.00.802 | Труба |
Загрузка ...
|
|
| 1 | 86002901 | Стекло-окно, открытие сзади кабины |
Загрузка ...
|
|
| 1 | 86025487 | Рама в сборе- кабина |
Загрузка ...
|
|
| 1A | 9706581 | Стекло-дверь, кабина |
Загрузка ...
|
|
| 1A | 9706581R | Стекло дверное |
Загрузка ...
|
|
| 2 | 86012678 | Уплотнение - заднее окно, genesis |
Загрузка ...
|
|
| 2 | 9706582 | Стекло, переднее правостороннее |
Загрузка ...
|
|
| 2 | 9706582R | Стекло переднее правое |
Загрузка ...
|
|
| 3 | 86012680 | Ручка заднего окна левая |
Загрузка ...
|
|
| 3 | 9706583 | Стекло- переднее центральное лобовое стекло |
Загрузка ...
|
|
| 3 | 86012681 | Ручка заднего окна правая |
Загрузка ...
|
|
| 3 | 9706583R | Стекло переднее центральное |
Загрузка ...
|
|
| 4 | 9706584 | Стекло переднее левое |
Загрузка ...
|
|
| 4 | 9861004 | Шарнир заднего окна |
Загрузка ...
|
|
| 4 | 9706584R | Стекло переднее левое |
Загрузка ...
|
|
| 5 | 86502689 | Винт- крепежный плоская головка |
Загрузка ...
|
|
| 5 | 9706585 | Стекло, заднее центральное |
Загрузка ...
|
|
| 5 | 9706585R | Стекло заднее центральное |
Загрузка ...
|
|
| 6 | 86629542 | Гайка, шестигранная |
Загрузка ...
|
|
| 6 | 9706586 | Стекло-окно кабины, заднее левостороннее |
Загрузка ...
|
|
| 6 | 9706586R | Стекло заднее левое |
Загрузка ...
|
|
| 7 | 9706588 | Стекло-окно кабины, центральное правостороннее |
Загрузка ...
|
|
| 7 | 9828360 | Палец щеколды заднего окна |
Загрузка ...
|
|
| 7 | 9706588R | Стекло боковое правое |
Загрузка ...
|
|
| 8 | 9828359 | Шайба |
Загрузка ...
|
|
| 8 | 9706587 | Стекло заднее правое |
Загрузка ...
|
|
| 8 | 9706587R | Стекло заднее правое |
Загрузка ...
|
|
| 9 | 86500281 | Втулка ручки заднего окна |
Загрузка ...
|
|
| 10 | 81868309 | Ручка окна заднего |
Загрузка ...
|
|
| 10 | 86001112 | Прокладка резиновая |
Загрузка ...
|
|
| 10 | 101.06.01.067 | Прокладка |
Загрузка ...
|
|
| 11 | 9707331 | Ручка |
Загрузка ...
|
|
| 11 | 86500282 | Втулка ручки заднего окна |
Загрузка ...
|
|
| 12 | 00087404 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 12 | 86500284 | Штифт заднего стекла |
Загрузка ...
|
|
| 13 | 86500283 | Шайба задвижки заднего окна |
Загрузка ...
|
|
| 13 | 00043117 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 14 | 86511324 | Шайба - плоская стальная |
Загрузка ...
|
|
| 14 | 86001367 | Прокладка поручня двери |
Загрузка ...
|
|
| 14 | 86001367R | Прокладка |
Загрузка ...
|
|
| 15 | 09707364 | Защелка - рычаг в сборе, дверь кабины |
Загрузка ...
|
|
| 15 | 323238 | Гайка |
Загрузка ...
|
|
| 16 | 86511975 | Винт- крепежный плоская головка |
Загрузка ...
|
|
| 16 | 86500290 | Пробка задвижки заднего окна |
Загрузка ...
|
|
| 17 | 09707332 | Ручка - решетка и капот в сборе |
Загрузка ...
|
|
| 17 | 09861001 | Шарнир газовой пружины заднего окна |
Загрузка ...
|
|
| 18 | 86511315 | Шайба - стальная |
Загрузка ...
|
|
| 18 | 86511915 | Винт специальный |
Загрузка ...
|
|
| 19 | 86500291 | Кронштейн замка заднего стекла |
Загрузка ...
|
|
| 19 | 00087653 | Шестигранная гайка |
Загрузка ...
|
|
| 20 | 09828600 | Винт самонарезной |
Загрузка ...
|
|
| 20 | 9706808 | Болт фиксирующий дверного замка |
Загрузка ...
|
|
| 21 | 86507857 | Пылезащитная крышка заднего окна |
Загрузка ...
|
|
| 21 | 9707333 | Кронштейн |
Загрузка ...
|
|
| 21 | 9707333R | Кронштейн |
Загрузка ...
|
|
| 22 | 86012677 | Цилиндр - газовая пружина, заднее окно кабины, genesis-homl. |
Загрузка ...
|
|
| 22 | 00050211 | Гайка - шестигранник, фланцевая |
Загрузка ...
|
|
| 22 | 09861005 | Пружина газовая заднего ветрового стекла |
Загрузка ...
|
|
| 23 | 9707317 | Дверь - сварная конструкция, задняя панель |
Загрузка ...
|
|
| 23 | 86508352 | Винт шестигранный |
Загрузка ...
|
|
| 24 | 00080702 | Шайба - плоская стальная |
Загрузка ...
|
|
| 25 | 86502688 | Винт - крепежный, овальная головка |
Загрузка ...
|
|
| 25 | 9707312 | Трос |
Загрузка ...
|
|
| 25 | 2375.67.00.601 | Тросик |
Загрузка ...
|
|
| 25 | 9707312R | Трос |
Загрузка ...
|
|
| 26 | 9804255 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 26 | 9861012 | Кронштейн шарнира зад.стекла лев |
Загрузка ...
|
|
| 27 | 86514335 | Не переведено |
Загрузка ...
|
|
| 27 | 9827538 | Стекло лобовое genesis naso |
Загрузка ...
|
|
| 27 | 86511795 | Стекло- переднее лобовое стекло genesis исо |
Загрузка ...
|
|
| 28 | 9827540 | Стекло с правой стороны |
Загрузка ...
|
|
| 28 | 9827539 | Стекло с левой стороны |
Загрузка ...
|
|
| 28 | 86502338 | Винт крепления фильтра |
Загрузка ...
|
|
| 29 | 9861011 | Уплотнение лобового стекла |
Загрузка ...
|
|
| 29 | 86001366 | Большая быстросъемная гайка, нержавеющая сталь |
Загрузка ...
|
|
| 30 | 86507026 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 30 | 9703556 | Уплотнение окна |
Загрузка ...
|
|
| 31 | 09707336 | Защелка в сборе, замок окна кабины |
Загрузка ...
|
|
| 31 | 86507025 | Шайба - плоская стальная |
Загрузка ...
|
|
| 32 | 86017010 | Заглушка - на отверстии 16мм, стекло кабины, genesis |
Загрузка ...
|
|
| 32 | 86050033 | Палец |
Загрузка ...
|
|
| 33 | 86507853 | Заглушка - резина, заднее окно кабины genesis |
Загрузка ...
|
|
| 33 | 09780063 | Штырь - пружина |
Загрузка ...
|
|
| 34 | 100037 | Гайка - стопорная |
Загрузка ...
|
|
| 34 | 9706806 | Пружина дверная пневматическая |
Загрузка ...
|
|
| 35 | 86013413 | Пластина крепления толкателя |
Загрузка ...
|
|
| 35 | 09707338 | Зажим - стопор, шаровая шпилька газовой пружины |
Загрузка ...
|
|
| 36 | 9849984 | Прокладка стекла оконного |
Загрузка ...
|
|
| 36 | 9706807 | Шпилька со сферической головкой |
Загрузка ...
|
|
| 37 | 87791092 | Прокладка |
Загрузка ...
|
|
| 37 | 86505868 | Гайка шестигранная |
Загрузка ...
|
|
| 38 | 09706625 | Дверь - сварная конструкция кабины |
Загрузка ...
|
|
| 39 | 9703554 | Петля |
Загрузка ...
|
|
| 39 | 9703554R | Петля |
Загрузка ...
|
|
| 40 | 86511442 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 41 | 32685 | Втулка |
Загрузка ...
|
|
| 41 | 32685R | Втулка фланцевая |
Загрузка ...
|
|
| 42 | 86034626 | Уплотнение |
Загрузка ...
|
|
| 42 | 9703557 | Уплотнитель |
Загрузка ...
|
|
| 43 | 09706607 | Крышка - абс, внутренний замок двери |
Загрузка ...
|
|
| 44 | 86050353 | Уплотнитель с гибким сердечником |
Загрузка ...
|
|
| 44 | 86050353R | Уплотнение |
Загрузка ...
|
|
| 45 | 86001078 | Гайка закладная специальная |
Загрузка ...
|
|
| 46 | 9673088 | Винт |
Загрузка ...
|
|
| 47 | 86027829 | Панель - задняя часть кабины, формованное |
Загрузка ...
|
|
| 47 | 86038748R | Панель кабины задняя |
Загрузка ...
|
|
| 47 | 86038748R-01 | Панель кабины задняя |
Загрузка ...
|
|
| 49 | 86001103 | Уплотнение - задняя левая панель |
Загрузка ...
|
|
| 50 | 104409 | Гайка |
Загрузка ...
|
|
| 51 | 9804261 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 52 | 86050279 | Гайка |
Загрузка ...
|
|
| 53 | 104137 | Болт с шайбой в сборе |
Загрузка ...
|
|
| 54 | NSS | Отдельно не продается |
Загрузка ...
|
|
| 55 | 55822 | Болт |
Загрузка ...
|
|
| 56 | 30907 | Гайка самоконтрящаяся |
Загрузка ...
|
|
| 57 | 86000270 | Шайба |
Загрузка ...
|
|
| 57 | 86000270R | Шайба |
Загрузка ...
|
|
| 58 | 274257 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 58 | 9804268 | Болт |
Загрузка ...
|
|
| 59 | 00043436 | Шестигранная гайка, фланцевая |
Загрузка ...
|
|
| 60 | 86013059 | Крепление - кабина |
Загрузка ...
|
|
| 62 | 86050239 | Уплотняющее кольцо |
Загрузка ...
|
|
| 62 | РСМ-10.02.02.011 | Заглушка |
Загрузка ...
|
|
| 63 | 09824259 | Шайба - стальная, внут. |
Загрузка ...
|
|
| 65 | 86502201 | Комплект - ключи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
