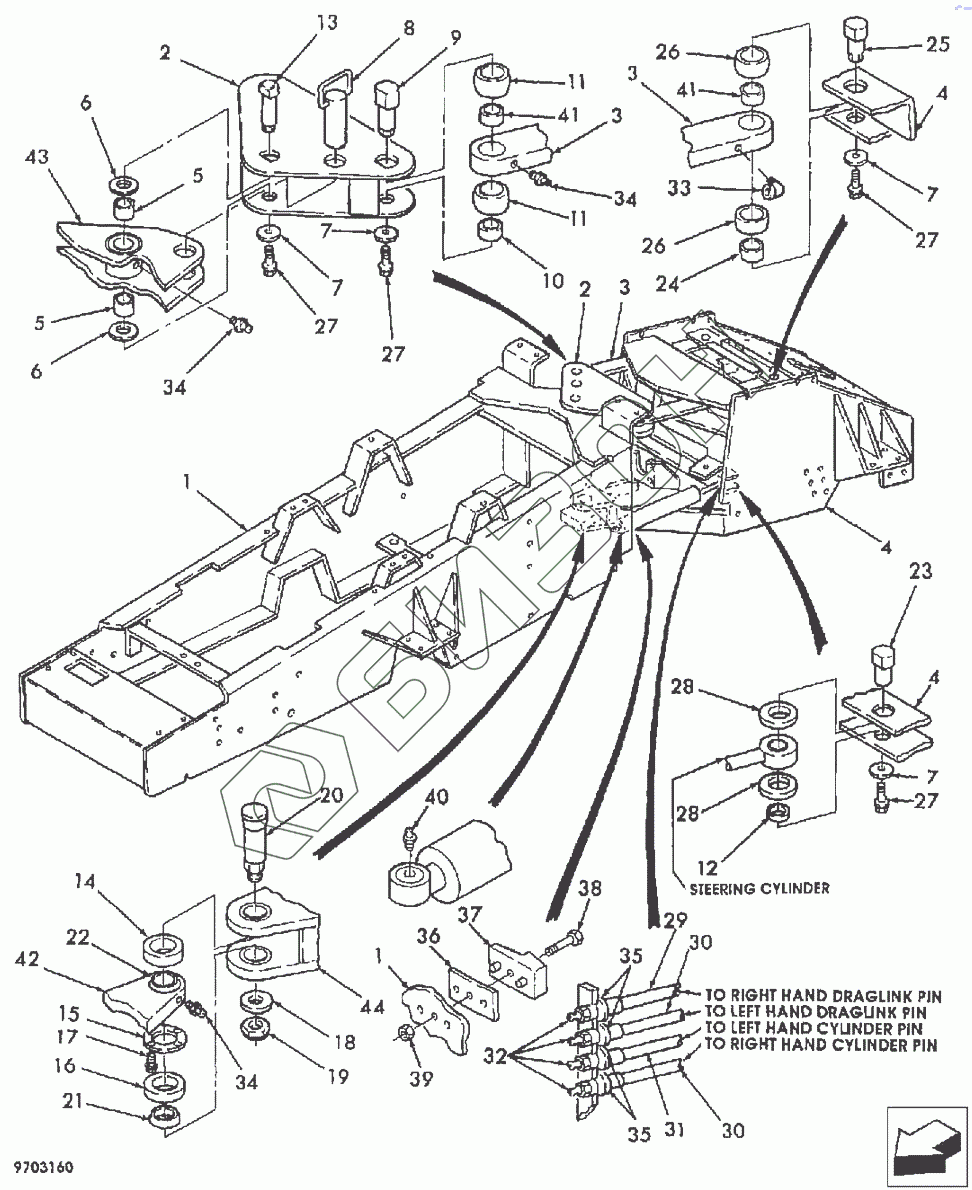

Графический каталог запасных частей к технике: РСМ 2375. Рамы в сборе и точки сопряжения (2375.02.003)
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
9
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
28
29
30
30
31
32
33
34
34
34
34
34
34
35
35
36
37
37
38
39
40
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86024643 | 86024643 | Продольная рулевая тяга |
Загрузка ...
|
|
| 86032996 | 86032996 | Втулка |
Загрузка ...
|
|
| М10-6gХ30.88.35.019 | М10-6gХ30.88.35.019 | Болт |
Загрузка ...
|
|
| С.20.01.019~1 | С.20.01.019~1 | Шайба |
Загрузка ...
|
|
| 86070135R | 86070135R | Упор |
Загрузка ...
|
|
| 86024643R | 86024643R | Брус |
Загрузка ...
|
|
| 86032996R | 86032996R | Втулка |
Загрузка ...
|
|
| 2375.37.43.000 | 2375.37.43.000 | Жгут двигателя |
Загрузка ...
|
|
| 2375.28.00.603 | 2375.28.00.603 | Гайка |
Загрузка ...
|
|
| 2375.28.00.601 | 2375.28.00.601 | Палец |
Загрузка ...
|
|
| 86038178R | 86038178R | Рама задняя в сборе |
Загрузка ...
|
|
| 100406R | 100406R | Рукав |
Загрузка ...
|
|
| 2375.82.10.034 | 2375.82.10.034 | Кронштейн |
Загрузка ...
|
|
| DIN 933-М10x30-8.8-flZnyc(flZnncL)-480h | DIN 933-М10x30-8.8-flZnyc(flZnncL)-480h | Болт с шестигранной головкой |
Загрузка ...
|
|
| DIN 125-A 17-200 HV-ZINC PLATED | DIN 125-A 17-200 HV-ZINC PLATED | Шайба |
Загрузка ...
|
|
| DIN 125-A 21-200 HV-ZINC PLATED | DIN 125-A 21-200 HV-ZINC PLATED | Шайба |
Загрузка ...
|
|
| 86070135 | 86070135 | Ограничитель поворота |
Загрузка ...
|
|
| 70783R | 70783R | Болт специальный |
Загрузка ...
|
|
| 1 | 86029911 | Рама - передняя, сварная конструкция |
Загрузка ...
|
|
| 1 | 86026116 | Рама - передняя, сварная конструкция |
Загрузка ...
|
|
| 2 | 86027814 | Рама- разворот, сварная конструкция |
Загрузка ...
|
|
| 2 | 86026117 | Рама- разворот, сварная конструкция |
Загрузка ...
|
|
| 2 | 86027814R | Блок качания |
Загрузка ...
|
|
| 3 | 86024644 | Звено - рулевая тяга |
Загрузка ...
|
|
| 3 | 86027921 | Звено - рулевая тяга |
Загрузка ...
|
|
| 4 | 86027815 | Рама- задняя, сварная конструкция |
Загрузка ...
|
|
| 4 | 86026119 | Рама- задняя, сварная конструкция |
Загрузка ...
|
|
| 5 | 9704416 | Втулка |
Загрузка ...
|
|
| 6 | 9704417 | Шайба оси |
Загрузка ...
|
|
| 7 | 9671405 | Шайба |
Загрузка ...
|
|
| 7 | 9671405R | Шайба |
Загрузка ...
|
|
| 8 | V69146 | Штырь - сочленение |
Загрузка ...
|
|
| 8 | 86029303 | Палец замка шарнирного соединения |
Загрузка ...
|
|
| 9 | 9705768 | Штырь - буксировочное звено, переднее, рамы в сборе |
Загрузка ...
|
|
| 10 | 9707199 | Прокладка - штырь передней тяги |
Загрузка ...
|
|
| 11 | 86001127 | Уплотнитель тяги передней |
Загрузка ...
|
|
| 12 | 9705720 | Прокладка - сталь, штырь цилиндра рулевого управления |
Загрузка ...
|
|
| 13 | 9704415 | Палец |
Загрузка ...
|
|
| 14 | 00075112 | Уплотнение - пористое, толщина |
Загрузка ...
|
|
| 15 | 86029312 | Пластина - сталь, стопор - подшипник осцилляции |
Загрузка ...
|
|
| 15 | 86029312R | Пластина |
Загрузка ...
|
|
| 15 | 86029312R | Пластина |
Загрузка ...
|
|
| 15 | 9704929 | Пластина - стопор, блок осцилляции в сборе |
Загрузка ...
|
|
| 16 | 75111 | Уплотнение |
Загрузка ...
|
|
| 17 | 274251 | Болт шестигранный flg usr |
Загрузка ...
|
|
| 18 | 9790655 | Шайба - плоская, стальная, закаленная, толщина |
Загрузка ...
|
|
| 19 | 9706872 | Гайка |
Загрузка ...
|
|
| 20 | 9704865 | Ось качания |
Загрузка ...
|
|
| 21 | 9704866 | Кольцо дистанционное качающегося пальца |
Загрузка ...
|
|
| 22 | 9672932 | Подшипник sphr |
Загрузка ...
|
|
| 23 | 9705770 | Штырь - шарнир, цилиндр рулевого управления, задняя рама |
Загрузка ...
|
|
| 24 | 9704348 | Втулка пальца |
Загрузка ...
|
|
| 25 | 9705769 | Штырь - буксировочное звено, заднее, рамы в сборе |
Загрузка ...
|
|
| 26 | 75117 | Сальник тяговой серьги нижний |
Загрузка ...
|
|
| 27 | 106543 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9704349 | Уплотнение - пена из тройного этилен-пропиленового каучука, внут. |
Загрузка ...
|
|
| 29 | 9673090 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 30 | 9672621 | Шланг в сборе |
Загрузка ...
|
|
| 31 | 9670768 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 32 | 86050275 | Пресс-масленка |
Загрузка ...
|
|
| 33 | 17498 | Уголок |
Загрузка ...
|
|
| 34 | 80710 | Пресс-масленка |
Загрузка ...
|
|
| 34 | 1.3.Ц6.ХР | Масленка |
Загрузка ...
|
|
| 35 | 86511323 | Шайба - плоская стальная пл. |
Загрузка ...
|
|
| 36 | 9707528 | Пластина - сталь, стопор распорки |
Загрузка ...
|
|
| 37 | 09704130 | Ограничитель хода, соединяемый шарниром |
Загрузка ...
|
|
| 37 | 86027831 | Не переведено |
Загрузка ...
|
|
| 38 | 00412185 | Болт с квадратной головкой |
Загрузка ...
|
|
| 39 | 09804280 | Шестигранная гайка, фланцевая |
Загрузка ...
|
|
| 40 | 80719 | Масленка |
Загрузка ...
|
|
| 40 | 2.3.90.Ц6.ХР | Масленка |
Загрузка ...
|
|
| 41 | 86000739 | Сферическая заглушка опоры |
Загрузка ...
|
|
| 42 | 9703670 | Стальной блок колебаний, шарнирно-поворотное устройство |
Загрузка ...
|
|
| 43 | 9703302 | Подрамник - задний шарнир, сварная конструкция - передняя рама |
Загрузка ...
|
|
| 44 | 9705955 | Комплект - шарнироное соединение штырь/ уплотнения и крепеж |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
