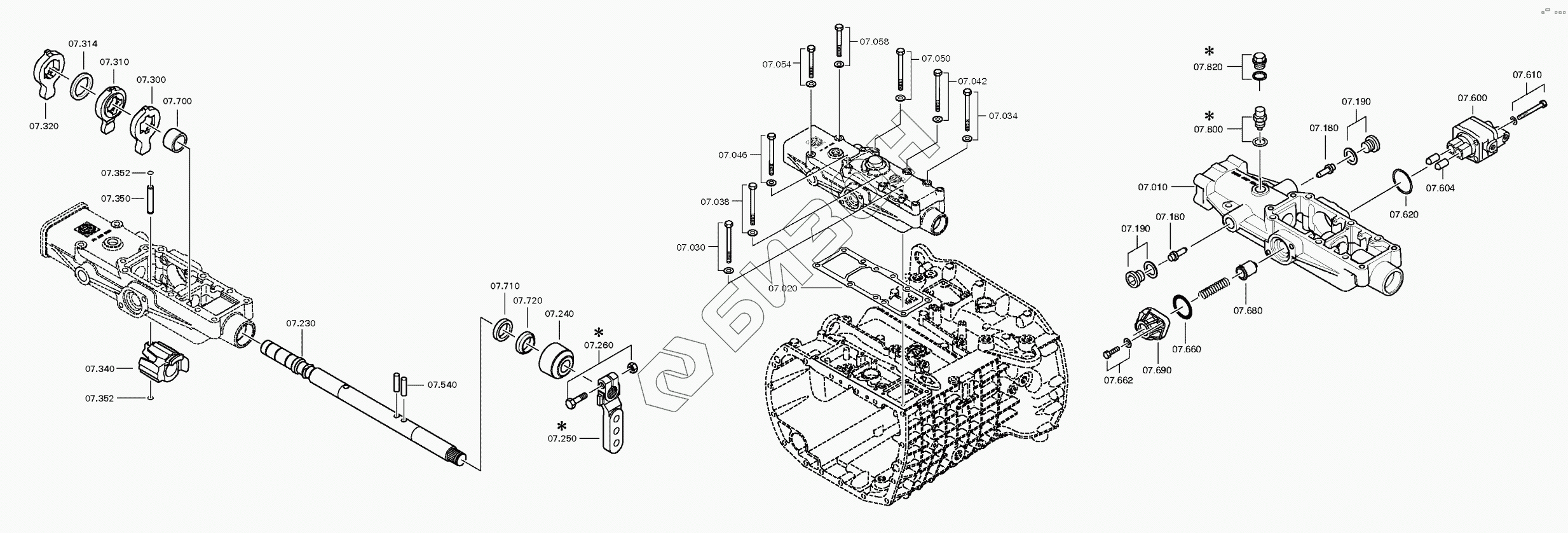

Графический каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Корпус механизма переключения передач
/8.gif)
10
20
30
30
30
34
34
34
34
38
38
38
42
42
42
46
46
46
50
50
50
54
54
54
58
58
58
180
180
190
190
190
190
230
240
250
300
310
314
320
340
350
352
352
540
600
604
610
610
610
620
620
620
660
662
662
662
680
690
700
710
710
710
720
800
800
800
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1324.307.207 | GEAR SHIFT HOUSING |
Загрузка ...
|
|
| 20 | 0501.324.626 | Упл.прокладка |
Загрузка ...
|
|
| 30 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 30 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 34 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 34 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 38 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 38 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 42 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 42 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 46 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 46 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 50 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 50 | 0636.011.763 | HEXAGON BOLT |
Загрузка ...
|
|
| 54 | 0636.100.522 | HEXAGON BOLT |
Загрузка ...
|
|
| 54 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 58 | 0636.100.522 | HEXAGON BOLT |
Загрузка ...
|
|
| 58 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 180 | 1346.307.020 | Стопор |
Загрузка ...
|
|
| 190 | 0636.100.791 | SCREW PLUG |
Загрузка ...
|
|
| 190 | 0634.801.062 | SEALING RING |
Загрузка ...
|
|
| 230 | 1324.307.134 | GEAR SHIFT SHAFT |
Загрузка ...
|
|
| 240 | 1324.307.268 | PROTECTING CAP |
Загрузка ...
|
|
| 250 | 0637.510.211 | PLUG |
Загрузка ...
|
|
| 300 | 1324.307.102 | Рычаг |
Загрузка ...
|
|
| 310 | 1324.307.073 | Рычаг |
Загрузка ...
|
|
| 314 | 0730.113.437 | Кольцо |
Загрузка ...
|
|
| 320 | 1324.307.287 | DRIVER |
Загрузка ...
|
|
| 340 | 1324.307.116 | DETENT PART |
Загрузка ...
|
|
| 350 | 0731.201.767 | Шпилька |
Загрузка ...
|
|
| 352 | 0630.513.041 | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 540 | 0731.201.765 | Цилиндрическая шпилька |
Загрузка ...
|
|
| 600 | 6038.202.043 | Cut-off valve |
Загрузка ...
|
|
| 604 | 0501.209.188 | Шариковый ролик |
Загрузка ...
|
|
| 610 | 0636.100.519 | HEXAGON BOLT |
Загрузка ...
|
|
| 610 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 620 | 0501.331.851 | Кольцо уплотнительное |
Загрузка ...
|
|
| 620 | 0634.313.505 | Уплотнительное кольцо |
Загрузка ...
|
|
| 660 | 0634.303.332 | Уплотнительное кольцо |
Загрузка ...
|
|
| 662 | 0636.100.797 | HEXAGON BOLT |
Загрузка ...
|
|
| 662 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 680 | 0501.314.501 | Фиксатор |
Загрузка ...
|
|
| 690 | 1324.307.319 | Крышка |
Загрузка ...
|
|
| 700 | 0730.260.330 | Втулка подшипника |
Загрузка ...
|
|
| 710 | 0634.300.302 | Уплотнительная манжета |
Загрузка ...
|
|
| 710 | 0734.300.196 | SHAFT SEAL |
Загрузка ...
|
|
| 720 | 0634.307.367 | Маслосъемник |
Загрузка ...
|
|
| 800 | 1324.207.028 | DETENT PLUNGER |
Загрузка ...
|
|
| 800 | 0730.008.604 | Уплотнительное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
