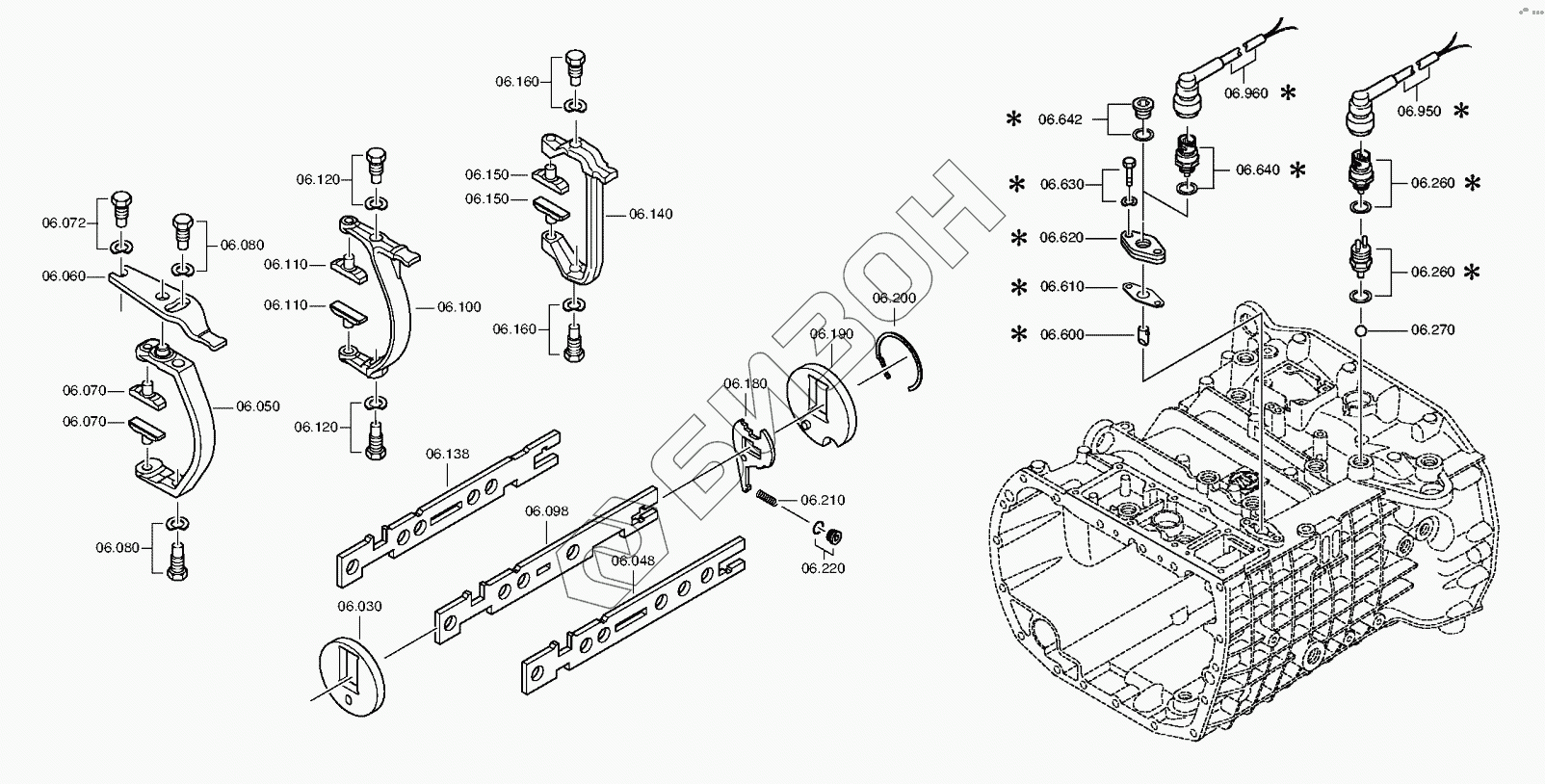

Графический каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Shift system
/7.gif)
30
48
48
48
50
60
70
70
70
72
72
72
72
72
80
80
80
80
80
80
98
98
98
100
110
110
120
120
120
120
120
120
138
138
138
140
150
150
160
160
160
160
160
160
180
190
200
210
220
220
220
260
260
260
260
260
270
600
610
620
630
630
630
640
640
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 30 | 1304.306.089 | Опорная пласт. |
Загрузка ...
|
|
| 48 | GEARSHIFTRAIL | Gear shift rail |
Загрузка ...
|
|
| 48 | 1324.306.027 | Шток вилки переключения передач |
Загрузка ...
|
|
| 48 | 1324.306.044 | Gear shift rail |
Загрузка ...
|
|
| 50 | 1324.306.047 | Gear shift fork |
Загрузка ...
|
|
| 60 | 1324.306.040 | RELAY LEVER |
Загрузка ...
|
|
| 70 | 1324.306.046 | Sliding pad |
Загрузка ...
|
|
| 72 | 1346.306.089 | ARTICULATION BOLT |
Загрузка ...
|
|
| 72 | 0730.301.379 | SPRING WASHER |
Загрузка ...
|
|
| 72 | 0730.302.932 | Spring washer |
Загрузка ...
|
|
| 80 | 1346.306.089 | ARTICULATION BOLT |
Загрузка ...
|
|
| 80 | 0730.301.379 | SPRING WASHER |
Загрузка ...
|
|
| 80 | 0730.302.932 | Spring washer |
Загрузка ...
|
|
| 98 | GEARSHIFTRAIL | Gear shift rail |
Загрузка ...
|
|
| 98 | 1324.306.026 | Шток вилки |
Загрузка ...
|
|
| 98 | 1324.306.043 | Gear shift rail |
Загрузка ...
|
|
| 100 | 1324.306.013 | Вилка включения передач |
Загрузка ...
|
|
| 110 | 1290.306.066 | SLIDING PAD |
Загрузка ...
|
|
| 120 | 1346.306.089 | ARTICULATION BOLT |
Загрузка ...
|
|
| 120 | 0730.301.379 | SPRING WASHER |
Загрузка ...
|
|
| 120 | 0730.302.932 | Spring washer |
Загрузка ...
|
|
| 138 | GEARSHIFTRAIL | Gear shift rail |
Загрузка ...
|
|
| 138 | 1324.306.025 | Шток вилки переключения передач |
Загрузка ...
|
|
| 138 | 1324.306.042 | Gear shift rail |
Загрузка ...
|
|
| 140 | 1324.306.039 | GEAR SHIFT FORK |
Загрузка ...
|
|
| 150 | 1316.306.015 | Ползун |
Загрузка ...
|
|
| 160 | 1346.306.089 | ARTICULATION BOLT |
Загрузка ...
|
|
| 160 | 0730.301.379 | SPRING WASHER |
Загрузка ...
|
|
| 160 | 0730.302.932 | Spring washer |
Загрузка ...
|
|
| 180 | 1324.306.034 | Предохранитель включения передач |
Загрузка ...
|
|
| 190 | 1304.306.090 | Опорная пластина |
Загрузка ...
|
|
| 200 | 0730.300.430 | SNAP RING |
Загрузка ...
|
|
| 210 | 0732.041.374 | Нажимная пружина |
Загрузка ...
|
|
| 220 | 0636.100.689 | SCREW PLUG |
Загрузка ...
|
|
| 220 | 0634.801.217 | SEALING RING |
Загрузка ...
|
|
| 260 | 0501.331.660 | Переключатель |
Загрузка ...
|
|
| 260 | 0634.801.062 | SEALING RING |
Загрузка ...
|
|
| 260 | 0700.300.427 | PROTECTING CAP |
Загрузка ...
|
|
| 270 | 0635.460.024 | Шарик |
Загрузка ...
|
|
| 600 | 1304.207.002 | Палец |
Загрузка ...
|
|
| 600.10 | 1304.307.087 | Штифт |
Загрузка ...
|
|
| 600.20 | 0631.329.069 | SLOTPIN |
Загрузка ...
|
|
| 610 | 1268.307.170 | Уплотнительная прокладка |
Загрузка ...
|
|
| 620 | 1304.307.083 | Пластина |
Загрузка ...
|
|
| 630 | 0636.100.797 | HEXAGON BOLT |
Загрузка ...
|
|
| 630 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 640 | 0501.219.856 | Переключатель |
Загрузка ...
|
|
| 640 | 0634.801.062 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
