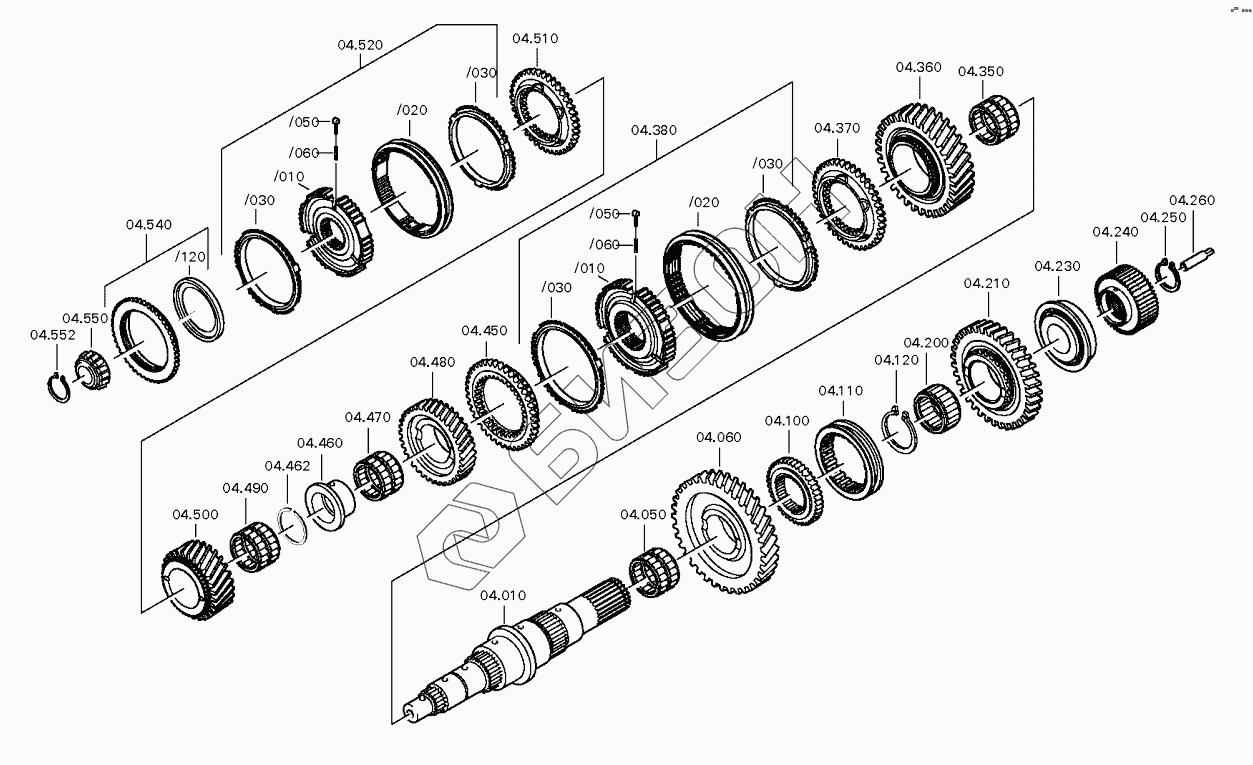

Графический каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Вал вторичный
/6.gif)
10
50
60
100
110
120
120
120
120
120
120
200
200
210
230
230
240
240
240
250
260
350
360
370
370
380
380
380.10
380.20
380.30
380.30
380.30
380.50
380.60
450
450
460
460
462
462
462
462
462
462
462
462
470
480
480
490
500
510
520
520
520
520.10
520.10
520.20
520.20
520.30
520.30
520.50
520.60
540
540
540.120
550
552
552
552
552
552
552
552
552
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1324.304.081 | Главный вал |
Загрузка ...
|
|
| 50 | 0750.115.972 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 60 | 1304.304.543 | Косозубая шестерня |
Загрузка ...
|
|
| 100 | 1324.304.037 | SLEEVE CARRIER |
Загрузка ...
|
|
| 110 | 1304.304.444 | Скользящая муфта |
Загрузка ...
|
|
| 120 | 0630.501.195 | Стопорное кольцо |
Загрузка ...
|
|
| 120 | 0630.501.194 | Стопорное кольцо |
Загрузка ...
|
|
| 120 | 0630.501.197 | Стопорное кольцо |
Загрузка ...
|
|
| 120 | 0630.531.141 | Стопорное кольцо |
Загрузка ...
|
|
| 120 | 0630.501.067 | Стопорное кольцо |
Загрузка ...
|
|
| 200 | 0750.115.973 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 210 | 1324.304.021 | HELICAL GEAR |
Загрузка ...
|
|
| 230 | 0750.117.844 | Конический роликоподшипник |
Загрузка ...
|
|
| 230.10 | 0735.371.599 | TAROLLBEARING |
Загрузка ...
|
|
| 230.20 | 0735.372.146 | TAROLLBEARING |
Загрузка ...
|
|
| 240 | 1324.304.028 | Солнечная шестерня |
Загрузка ...
|
|
| 250 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 260 | 1324.304.014 | Трубка |
Загрузка ...
|
|
| 350 | 0750.115.971 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 360 | Колесо | Колесо косозубое |
Загрузка ...
|
|
| 370 | 1324.304.013 | Зубчатая муфта |
Загрузка ...
|
|
| 380 | 1324.204.007 | Синхронизатор |
Загрузка ...
|
|
| 380.10 | 1324.304.052 | SYNCHROBODY |
Загрузка ...
|
|
| 380.20 | 1324.304.053 | SLIDING SLEEVE |
Загрузка ...
|
|
| 380.30 | Синхрокольцо | Синхрокольцо |
Загрузка ...
|
|
| 380.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 380.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 450 | 1324.304.013 | Зубчатая муфта |
Загрузка ...
|
|
| 460 | 1324.304.070 | Bush |
Загрузка ...
|
|
| 462 | 0730.303.461 | Стопорное кольцо |
Загрузка ...
|
|
| 462 | 0730.303.462 | Стопорное кольцо |
Загрузка ...
|
|
| 462 | 0730.303.463 | Стопорное кольцо |
Загрузка ...
|
|
| 462 | 0730.303.464 | Стопорное кольцо |
Загрузка ...
|
|
| 462 | 0730.303.465 | Стопорное кольцо |
Загрузка ...
|
|
| 462 | 0730.303.466 | Стопорное кольцо |
Загрузка ...
|
|
| 470 | 0750.115.970 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 480 | 1324.304.015 | Косозубая шестерня |
Загрузка ...
|
|
| 490 | 0735.302.221 | Needle cage |
Загрузка ...
|
|
| 500 | 1324.304.080 | Колесо косозубое |
Загрузка ...
|
|
| 510 | 1324.304.011 | Зубчатая муфта |
Загрузка ...
|
|
| 520 | 1324.204.008 | Синхронизатор |
Загрузка ...
|
|
| 520.10 | 1324.304.006 | Корпус синхронизатора |
Загрузка ...
|
|
| 520.20 | 1311.304.103 | Скольз. Муфта |
Загрузка ...
|
|
| 520.30 | Синхрокольцо | Синхрокольцо |
Загрузка ...
|
|
| 520.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 520.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 540 | 1324.204.009 | Зубчатая муфта |
Загрузка ...
|
|
| 540.120 | 0501.314.108 | Опорное кольцо |
Загрузка ...
|
|
| 550 | 0750.120.333 | Конический роликовый подшипник |
Загрузка ...
|
|
| 552 | 0630.531.052 | Стопорное кольцо |
Загрузка ...
|
|
| 552 | 0630.501.120 | Стопорное кольцо |
Загрузка ...
|
|
| 552 | 0630.501.156 | Стопорное кольцо |
Загрузка ...
|
|
| 552 | 0630.501.210 | Стопорное кольцо |
Загрузка ...
|
|
| 552 | 0630.501.208 | Стопорное кольцо |
Загрузка ...
|
|
| 552 | 0630.501.157 | Стопорное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
