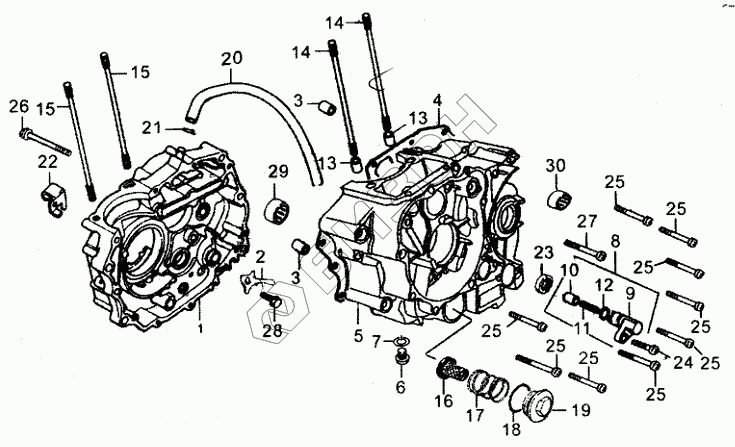

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Картер
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
25
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11110 | Правая половина картера |
Загрузка ...
|
|
| 2 | 11116/163FML | Нажимная пластина |
Загрузка ...
|
|
| 3 | 11118/156FMI-2 | Контрольная шпилька |
Загрузка ...
|
|
| 4 | 11119/156FMI-2 | Прокладка |
Загрузка ...
|
|
| 5 | 11210 | Картер, левый |
Загрузка ...
|
|
| 6 | 11212/156FMI-2 | Спускная пробка |
Загрузка ...
|
|
| 7 | 11213/156FMI-2 | Шайба к спускной пробке |
Загрузка ...
|
|
| 8 | 11230/156FMI-2 | Нажимной штифт в комплекте |
Загрузка ...
|
|
| 9 | 11231/156FMI-2 | Корпус нажимного штифта |
Загрузка ...
|
|
| 10 | 11232/156FMI-2 | Штифт |
Загрузка ...
|
|
| 11 | 11233/156FMI-2 | Пружина |
Загрузка ...
|
|
| 12 | 11234/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 13 | 12218/156FMI-2 | Штифт 7 |
Загрузка ...
|
|
| 14 | 12312 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 15 | 12313 | Шпилька |
Загрузка ...
|
|
| 16 | 15450/156FMI-2 | Сетчатый элемент |
Загрузка ...
|
|
| 17 | 15461/156FMI-2 | Пружина |
Загрузка ...
|
|
| 18 | 15462/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 19 | 15463/156FMI-2 | Сетчатая масляная крышка |
Загрузка ...
|
|
| 20 | 20152/156FMI-2 | Трубка сапуна |
Загрузка ...
|
|
| 21 | 20153/156FMI-2 | Хомутик |
Загрузка ...
|
|
| 22 | 22824/156FMI-2 | Установочная опора троса сцепления |
Загрузка ...
|
|
| 23 | 24190/156FMI-2 | Сальник |
Загрузка ...
|
|
| 24 | GB/T16674-96 | Болт М6х12 |
Загрузка ...
|
|
| 25 | GB/T16674-96 | Болт М6х12 |
Загрузка ...
|
|
| 26 | GB/T 16674-96 | Болт М6х30 |
Загрузка ...
|
|
| 27 | GB/T 16674-96 | Болт М6х30 |
Загрузка ...
|
|
| 28 | GB/T15783-2000 | Болт М6х12 |
Загрузка ...
|
|
| 29 | GB/T290-89 | Игольчатый подшипник |
Загрузка ...
|
|
| 30 | GB/T290-89 | Игольчатый подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
