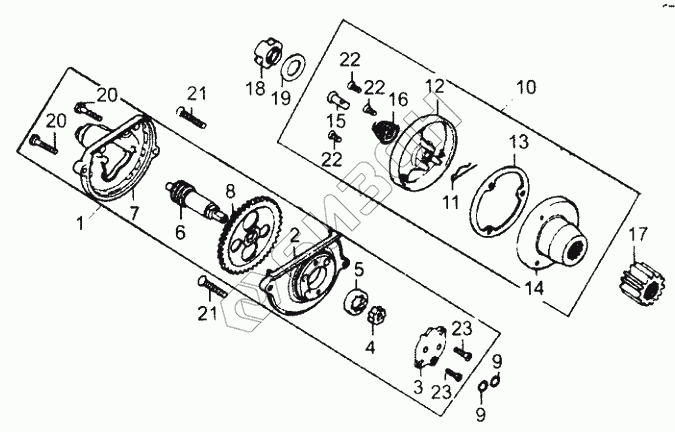

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Масляный насос и масляный фильтр
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15100/156FMI-2 | Насос масляный |
Загрузка ...
|
|
| 2 | 15111/156FMI-2 | Корпус насоса |
Загрузка ...
|
|
| 3 | 15112/156FMI-2 | Крышка насоса |
Загрузка ...
|
|
| 4 | 15114/156FMI-2 | Внутренний ротор |
Загрузка ...
|
|
| 5 | 15115/156FMI-2 | Внешний ротор |
Загрузка ...
|
|
| 6 | 15116/156FMI-2 | Вал насоса |
Загрузка ...
|
|
| 7 | 15119/156FMI-2 | Крышка шестерни |
Загрузка ...
|
|
| 8 | 15121/156FMI-2 | Ведомая шестерня |
Загрузка ...
|
|
| 9 | 15131/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 10 | 15410/156FMI-2 | Масляный фильтр в сборе |
Загрузка ...
|
|
| 11 | 15413/156FMI-2 | Ограничитель |
Загрузка ...
|
|
| 12 | 15141/156FMI-2 | Крышка масляного фильтра |
Загрузка ...
|
|
| 13 | 15145/156FMI-2 | Прокладка |
Загрузка ...
|
|
| 14 | 15420/156FMI-2 | Ротор масляного фильтра |
Загрузка ...
|
|
| 15 | 15431/156FMI-2 | Масляный трубопровод коленвала |
Загрузка ...
|
|
| 16 | 15432/156FMI-2 | Пружина |
Загрузка ...
|
|
| 17 | 22621/156FMI-2 | Ведущая шестерня первичной передачи |
Загрузка ...
|
|
| 18 | 22631/156FMI-2 | Гайка |
Загрузка ...
|
|
| 19 | 22632/156FMI-2 | Упорная шайба |
Загрузка ...
|
|
| 20 | GB/T5782-2000 | Болт М5х20 |
Загрузка ...
|
|
| 21 | GB/T819.1-2000 | Винт М5х35 |
Загрузка ...
|
|
| 22 | GB/T819.1-2000 | Винт М5х35 |
Загрузка ...
|
|
| 23 | GB/T820-2000 | Винт М 5х30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
