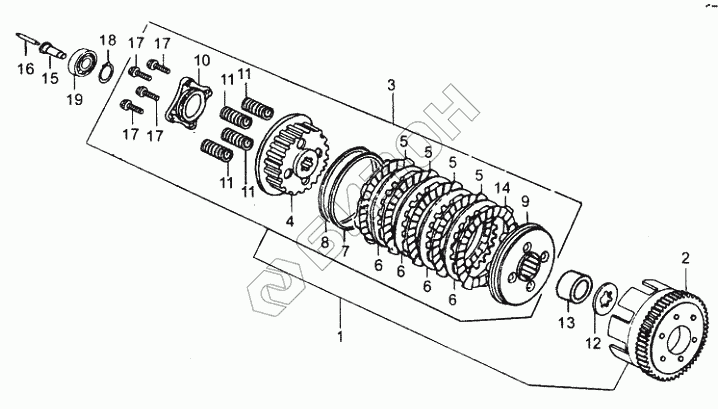

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Сцепление
1
2
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22100 | Корпус сцепления в сборе |
Загрузка ...
|
|
| 2 | 22110 | Комплект ведущих дисков |
Загрузка ...
|
|
| 3 | 22310 | Комплект ведомых дисков |
Загрузка ...
|
|
| 4 | 22320/163FML | Ведомый диск в комплекте |
Загрузка ...
|
|
| 5 | 22330/163FML | Ведущая пластина сцепления в сборе |
Загрузка ...
|
|
| 6 | 22341/163FML | Ведомая пластина |
Загрузка ...
|
|
| 7 | 22342/163FML | Оттяжная пружина |
Загрузка ...
|
|
| 8 | 22343/163FML | Пружина стопорного диска |
Загрузка ...
|
|
| 9 | 22351/163FML | Установочная пластина |
Загрузка ...
|
|
| 10 | 22361/156FMI-2 | Концевая крышка |
Загрузка ...
|
|
| 11 | 22371/163FML | Пружина |
Загрузка ...
|
|
| 12 | 22372/156FML | Шлицевая шайба |
Загрузка ...
|
|
| 13 | 22373 | Втулка сцепления |
Загрузка ...
|
|
| 14 | 22380/163FML | Ведущая пластина сцепления в комплекте |
Загрузка ...
|
|
| 15 | 22861/156FMI | Штанга толкателя сцепления |
Загрузка ...
|
|
| 16 | 22871/156FMI | Валик сцепления |
Загрузка ...
|
|
| 17 | 22391/163FML | Болт М6х22 |
Загрузка ...
|
|
| 18 | 23672/156FMI-2 | Пружинящее стопорное кольцо |
Загрузка ...
|
|
| 19 | GB/N276-94 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
