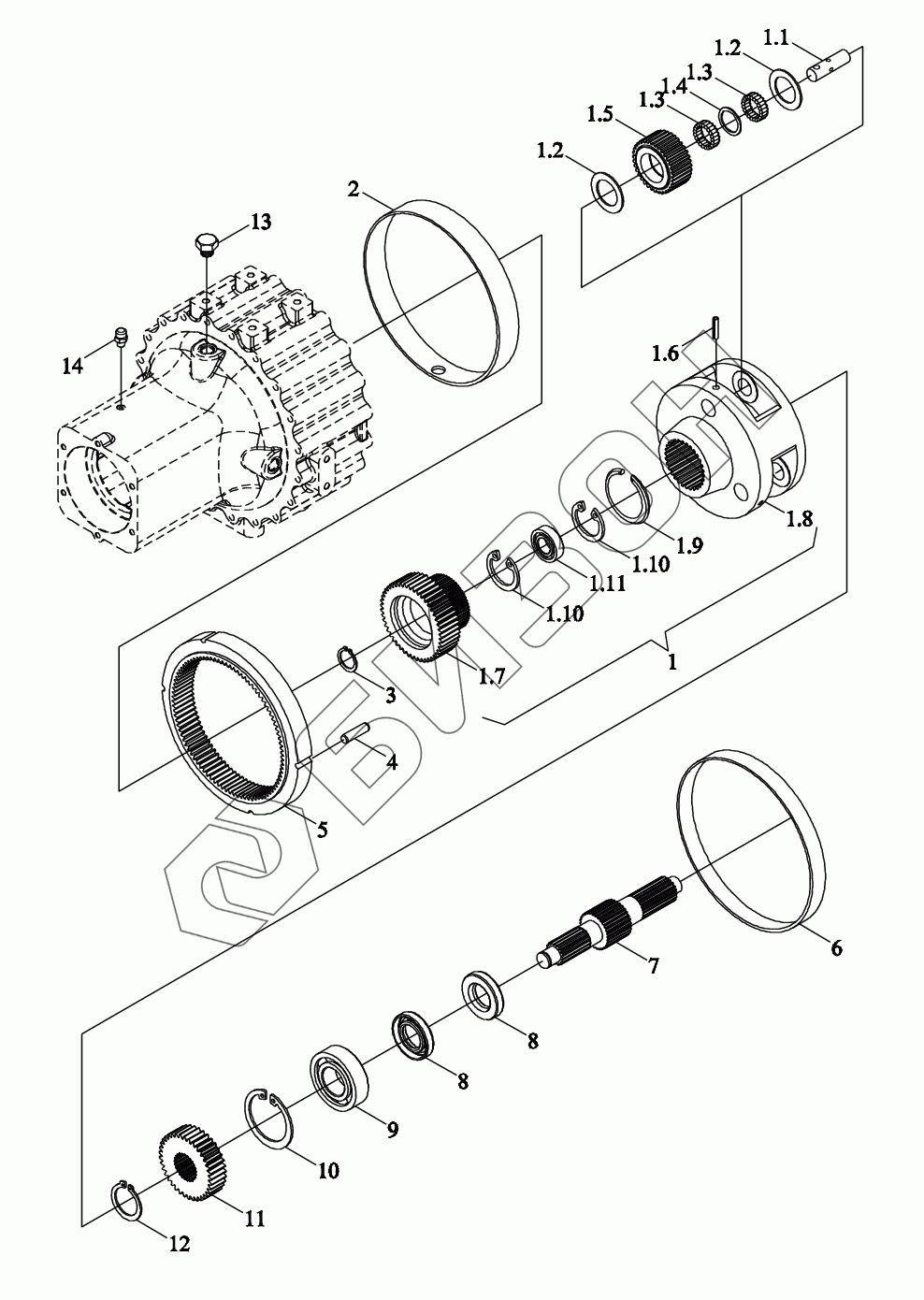

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Левая конечная передача 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
2
3
4
5
6
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N391010000K TM7N391010000K Передача левая конечная в сборе
Загрузка ...
1 TM7N391010002 Водило планетарное
Загрузка ...
1.1 TK3910301500 Вал шестеренчатый
Загрузка ...
1.2 TK3910301400 Кольцо проставочное
Загрузка ...
1.3 TK3910302900 Игла роликовая
Загрузка ...
1.4 TK3910301700 Втулка отсечная
Загрузка ...
1.5 TM7N391010003 Колесо зубчатое
Загрузка ...
1.6 GBT879.3-10X35 Штырь
Загрузка ...
1.7 TM7N391010004 Шестерня солнечная
Загрузка ...
1.8 TK3910301900 Водило планетарное
Загрузка ...
1.9 TK3910300400 Кольцо ограничительное
Загрузка ...
1.10 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
1.11 GBT276-6211 Шарикоподшипник радиальный
Загрузка ...
2 TK3910300600 Втулка отсечная
Загрузка ...
3 GBT894.1-55 Кольцо стопорное
Загрузка ...
4 GBT119.2-12X40-A3L Штырь цилиндрический
Загрузка ...
5 TK3910300500 Обод
Загрузка ...
6 TK3910300300 Обод
Загрузка ...
7 TK3910300100 Полуось
Загрузка ...
8 GBT9877.1-FB75X100X10D Уплотнение внутреннее губы оси вращения каркаса
Загрузка ...
9 GBT276-6213 Шарикоподшипники радиальные
Загрузка ...
10 GBT893.1-120 Кольцо эластичное стопорное для отверстий
Загрузка ...
11 TM7N391010001 Шестерня солнечная
Загрузка ...
12 GBT894.1-65 Кольцо эластичное стопорное для вала
Загрузка ...
13 GBT2878.4-M27-PLEH-A3L-NBR Ввёртыш
Загрузка ...
14 TC05311090010 Сапун
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
