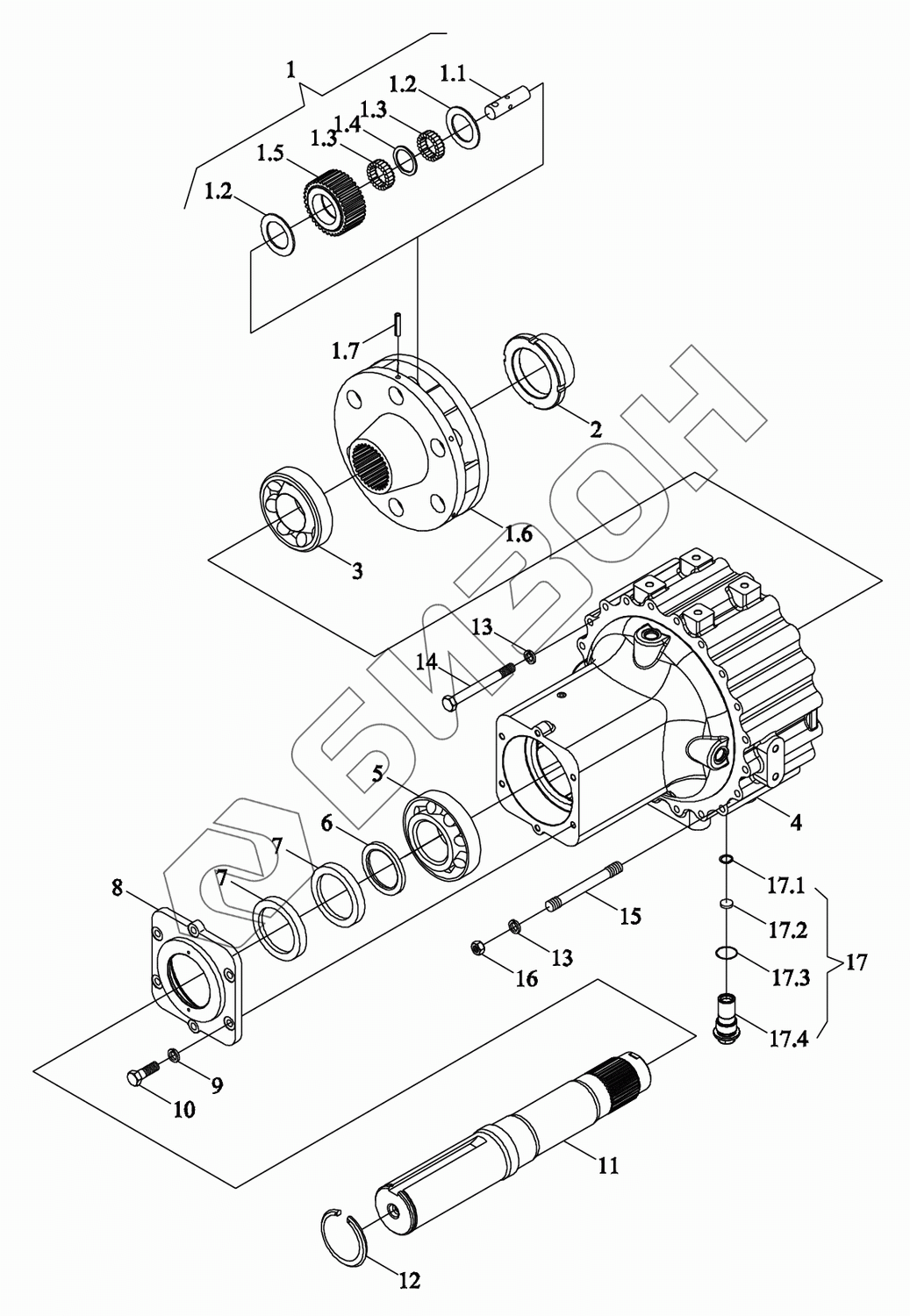

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Правая конечная передача 1
1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.6
1.7
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
17.1
17.2
17.3
17.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N392010000K | TM7N392010000K | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | TM7N391010005 | Водило планетарное |
Загрузка ...
|
|
| 1.1 | TK3910302200 | Колесо зубчатое |
Загрузка ...
|
|
| 1.2 | TK3910301400 | Кольцо проставочное |
Загрузка ...
|
|
| 1.3 | TK3910302800 | Игла роликовая |
Загрузка ...
|
|
| 1.4 | TK3910301700 | Втулка отсечная |
Загрузка ...
|
|
| 1.5 | TM7N391010006 | Колесо зубчатое |
Загрузка ...
|
|
| 1.6 | TK3910302100 | Водило планетарное |
Загрузка ...
|
|
| 1.7 | GBT879.3-10X35 | Штырь |
Загрузка ...
|
|
| 2 | TK3910300700 | Гайка |
Загрузка ...
|
|
| 3 | GBT297-32220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 4 | TK3910303000a | Корпус картера |
Загрузка ...
|
|
| 5 | GBT297-32222 | Подшипники конические роликовые |
Загрузка ...
|
|
| 6 | TK3910300900 | Кольцо ограничительное |
Загрузка ...
|
|
| 7 | GBT9877.1-FB120X160X12D | Уплотнение |
Загрузка ...
|
|
| 8 | TK3910001100 | Гнездо сальника |
Загрузка ...
|
|
| 9 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT5783-M14X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | TM7N391010001K | Вал приводной |
Загрузка ...
|
|
| 12 | TG1204.391-11 | Кольцо ограничительное |
Загрузка ...
|
|
| 13 | FT400.31B.103 | Шайба |
Загрузка ...
|
|
| 14 | TK3910301100 | Болт |
Загрузка ...
|
|
| 15 | TK3910301200 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 16 | GBT6171-M14X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 17 | TR2P391010006 | Пробка сливная |
Загрузка ...
|
|
| 17.1 | GBT893.1-20 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 17.2 | FT65.38.181 | Катушка |
Загрузка ...
|
|
| 17.3 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 17.4 | TR2P391010005 | Пробка для слива масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
