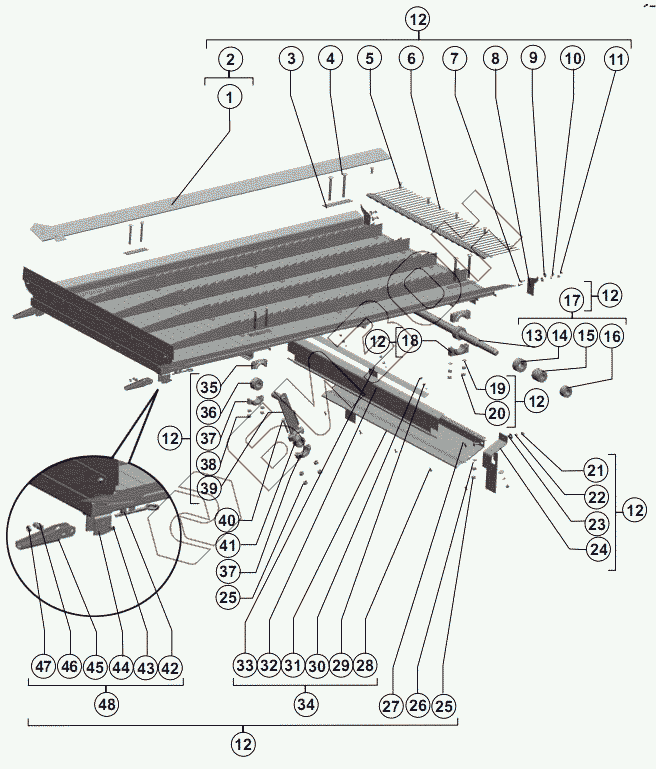

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Доска стрясная
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.08.002Б-01 | Отлив |
Загрузка ...
|
|
| 2 | 101.11.08.010 | Доска стрясная |
Загрузка ...
|
|
| 3 | РСМ-10.01.08.004А | Накладка |
Загрузка ...
|
|
| 4 | Болт М12х120.46.019 ГОСТ 7802-81 | Болт М12х120.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 5 | Болт М10х30.46.019 ГОСТ 7802-81 | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 6 | 101.01.08.040 | Решетка пальцевая |
Загрузка ...
|
|
| 7 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | РСМ-10.01.08.004А | Накладка |
Загрузка ...
|
|
| 9 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 10 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 101.11.08.000 | Доска стрясная |
Загрузка ...
|
|
| 13 | 101.01.08.605 | Вал |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.06.005 | Втулка |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.06.004 | Втулка |
Загрузка ...
|
|
| 16 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 17 | 101.01.08.060 | Вал |
Загрузка ...
|
|
| 18 | РСМ-10.01.01.205Б | Хомут |
Загрузка ...
|
|
| 19 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | РСМ-10.01.01.017 | Уплотнитель |
Загрузка ...
|
|
| 25 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Болт М8х25.46.019 ГОСТ 7802-81 | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 28 | Болт M6x20 ТУ23.4617472.06-91 | Болт M6x20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 29 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 101.01.08.419А | Щиток направляющий |
Загрузка ...
|
|
| 32 | 101.01.08.016 | Фартук |
Загрузка ...
|
|
| 33 | 101.01.08.513 | Планка |
Загрузка ...
|
|
| 34 | 101.01.08.050 | Щиток |
Загрузка ...
|
|
| 35 | РСМ-10.01.08.201 | Хомут |
Загрузка ...
|
|
| 36 | 54-01298 | Втулка |
Загрузка ...
|
|
| 37 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 38 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | РСМ-10.01.08.030А | Подвеска |
Загрузка ...
|
|
| 40 | Болт М10-6gx80.88.35.019 ГОСТ 7798-70 | Болт М10-6gx80.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 41 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 42 | РСМ-10.01.08.603 | Ушки |
Загрузка ...
|
|
| 43 | РСМ-10.01.08.611 | Ось шарнира |
Загрузка ...
|
|
| 44 | РСМ-10.01.08.419 | Скоба |
Загрузка ...
|
|
| 45 | РСМ-10.01.08.418 | Рукоятка |
Загрузка ...
|
|
| 46 | РСМ-10.01.08.602 | Ролик |
Загрузка ...
|
|
| 47 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | РСМ-10.01.08.060 | Замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
