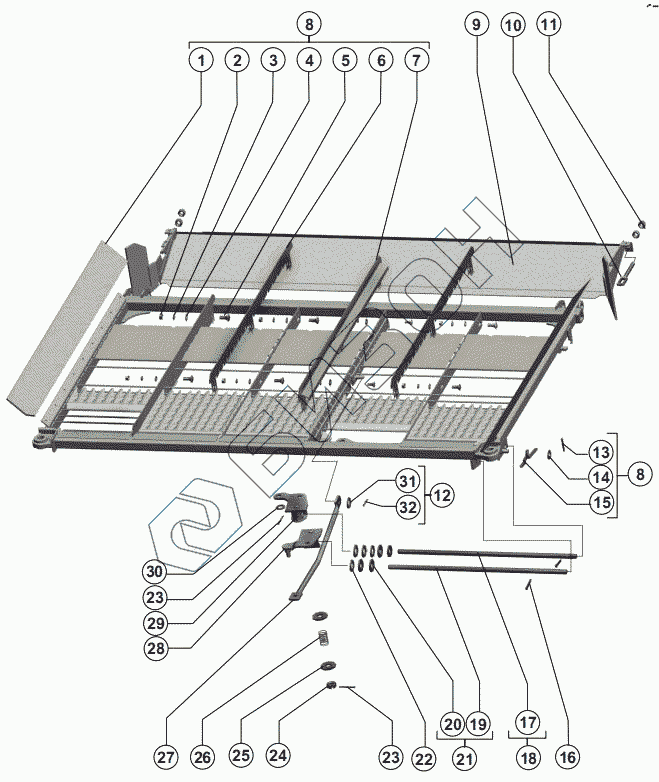

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Удлиннитель
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.002А-01 | Отлив |
Загрузка ...
|
|
| 2 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Болт М6х16.46.019 ГОСТ 7802-81 | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.06.250 | Прижим |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.06.260 | Прижим |
Загрузка ...
|
|
| 8 | 101.01.06.050 | Удлинитель |
Загрузка ...
|
|
| 9 | 101.01.06.220 | Лоток |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.06.611 | Тяга |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 101.01.06.000 | Стан решетный |
Загрузка ...
|
|
| 13 | Шплинт 3.2x25.019 ГОСТ 397-79 | Шплинт 3.2x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 14 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 16 | Шплинт 4x22.019 ГОСТ 397-79 | Шплинт 4x22.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 17 | 101.01.06.613 | Винт |
Загрузка ...
|
|
| 18 | 101.01.06.410 | Винт |
Загрузка ...
|
|
| 19 | 101.01.06.613-01 | Винт |
Загрузка ...
|
|
| 20 | Шайба C.12х3.01 ГОСТ 11371-78 | Шайба C.12х3.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | 101.01.06.410-01 | Винт |
Загрузка ...
|
|
| 22 | Шайба С.12х1.01.019 ГОСТ 11371-78 | Шайба С.12х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | Шплинт 2.5x25.019 ГОСТ 397-79 | Шплинт 2.5x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | Гайка М10-6H.04.35.019 ГОСТ 5919-73 | Гайка М10-6H.04.35.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 25 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 26 | 60926 | Пружина |
Загрузка ...
|
|
| 27 | РСМ-10Б.01.06.605 | Тяга |
Загрузка ...
|
|
| 28 | РСМ-10Б.01.06.280 | Рычаг |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 30 | Шайба C 10х2.01.019 ГОСТ 10450-78 | Шайба C 10х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 31 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | Шплинт 2x14.019 ГОСТ 397-79 | Шплинт 2x14.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
