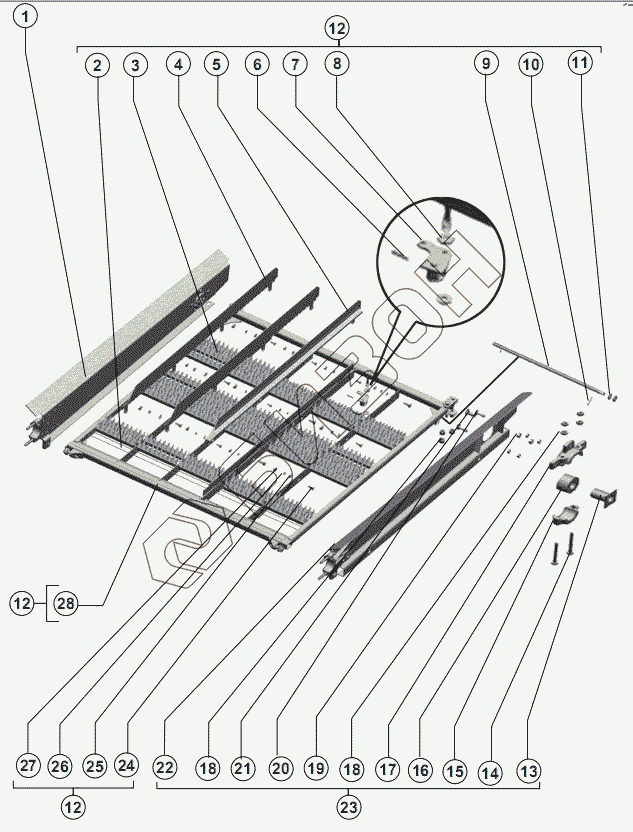

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Стан решетный
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.010Б-01 | Борт |
Загрузка ...
|
|
| 2 | 101.01.04.601-01 | Ось гребенок |
Загрузка ...
|
|
| 3 | 101.01.06.404 | Гребенка |
Загрузка ...
|
|
| 4 | РСМ-10А.01.06.070 | Прижим |
Загрузка ...
|
|
| 5 | РСМ-10А.01.06.080 | Прижим |
Загрузка ...
|
|
| 6 | Шплинт 2.5x25.019 ГОСТ 397-79 | Шплинт 2.5x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | РСМ-10А.01.06.330 | Рычаг |
Загрузка ...
|
|
| 8 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | 101.01.06.410 | Винт |
Загрузка ...
|
|
| 10 | Шплинт 4x22.019 ГОСТ397-79 | Шплинт 4x22.019 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 101.01.06.030 | Решето верхнее |
Загрузка ...
|
|
| 13 | РСМ-10А.01.06.170 | Втулка |
Загрузка ...
|
|
| 14 | Болт М10-6gx80-5.88.35.019 ГОСТ 7798-70 | Болт М10-6gx80-5.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 16 | 44А-00239 | Втулка |
Загрузка ...
|
|
| 17 | РСМ-10А.01.06.101 | Крышка |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 21 | Болт М12х35.46.019 ГОСТ 7802-81 | Болт М12х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.06.420 | Борт |
Загрузка ...
|
|
| 23 | РСМ-10А.01.06.010А | Борт |
Загрузка ...
|
|
| 24 | Болт M6x16 ТУ 23.4617472.06-91 | Болт M6x16 ТУ 23.4617472.06-91 |
Загрузка ...
|
|
| 25 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Шайба 6Т 65Г ГОСТ 6402-70 | Шайба 6Т 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 101.01.06.040 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
