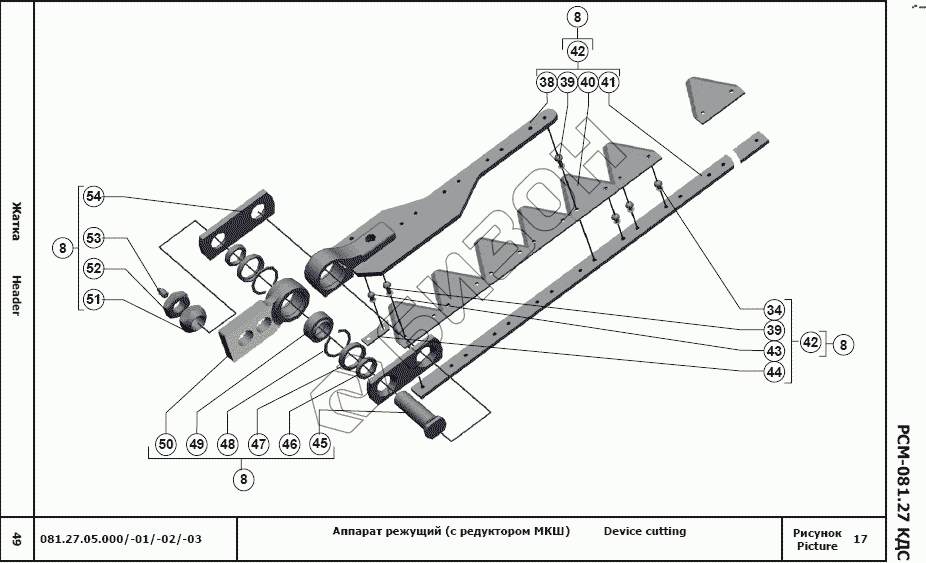

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Aппарат режущий (с редуктором МКШ)
081.27.05.000
8
8
8
8
34
34
34
34
38
39
39
40
40
40
40
41
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 081.27.05.000 | 081.27.05.000 | Аппарат режущий |
Загрузка ...
|
|
| 1 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Шайба С10Х3.01.019 | Шайба С10Х3.01.019 |
Загрузка ...
|
|
| 4 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 4 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 4 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 4 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 5 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 5 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 5 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 5 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 6 | 3518050-14753 | Прижим |
Загрузка ...
|
|
| 7 | М12-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 081.27.05.000 | Аппарат режущий |
Загрузка ...
|
|
| 8 | 081.27.05.000-01 | Аппарат режущий |
Загрузка ...
|
|
| 8 | 081.27.05.000-02 | Аппарат режущий |
Загрузка ...
|
|
| 8 | 081.27.05.000-03 | Аппарат режущий |
Загрузка ...
|
|
| 9 | 081.27.02.402 | Противорез |
Загрузка ...
|
|
| 9 | 081.27.02.402 | Противорез |
Загрузка ...
|
|
| 9 | 081.27.02.402 | Противорез |
Загрузка ...
|
|
| 9 | 081.27.02.402 | Противорез |
Загрузка ...
|
|
| 10 | М12-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М12-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М12-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М12-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | М12-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | М12-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 14 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 14 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 14 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 14 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 15 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 15 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 15 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 15 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 16 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 17 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 17 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 17 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 17 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 18 | Р230.21.001 | Палец двойной |
Загрузка ...
|
|
| 19 | Р230.21.000 | Палец двойной |
Загрузка ...
|
|
| 20 | М10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 21 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 21 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 21 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 22 | 081.27.00.484 | Прижим |
Загрузка ...
|
|
| 23 | М10-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 081.27.01.000 | Корпус |
Загрузка ...
|
|
| 25 | 54-44592А | Шайба |
Загрузка ...
|
|
| 26 | Р230.21.001-01 | Палец двойной |
Загрузка ...
|
|
| 27 | Р230.21.000-01 | Палец двойной |
Загрузка ...
|
|
| 28 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 28 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 28 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 28 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 29 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 29 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 29 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 29 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 30 | 081.27.05.405 | Противорез |
Загрузка ...
|
|
| 31 | Заклепка 5х16.01.10кп 016 | Заклепка 5х16.01.10кп 016 |
Загрузка ...
|
|
| 32 | Р420.10.001 | Пластина |
Загрузка ...
|
|
| 33 | 081.27.05.060 | Противорез |
Загрузка ...
|
|
| 34 | 6х20.01.10кп 016 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 |
Загрузка ...
|
|
| 34 | 6х20.01.10кп 016 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 |
Загрузка ...
|
|
| 34 | 6х20.01.10кп 016 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 |
Загрузка ...
|
|
| 34 | 6х20.01.10кп 016 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 |
Загрузка ...
|
|
| 35 | 081.27.02.702 | Брус |
Загрузка ...
|
|
| 35 | 081.27.02.702-01 | Брус |
Загрузка ...
|
|
| 35 | 081.27.02.702-02 | Брус |
Загрузка ...
|
|
| 35 | 081.27.02.702-03 | Брус |
Загрузка ...
|
|
| 36 | 081.27.02.050 | Брус |
Загрузка ...
|
|
| 36 | 081.27.02.050-01 | Брус |
Загрузка ...
|
|
| 36 | 081.27.02.050-02 | Брус |
Загрузка ...
|
|
| 36 | 081.27.02.050-03 | Брус |
Загрузка ...
|
|
| 37 | Винт ВМ12-6gх35.48.019 | Винт ВМ12-6gх35.48.019 |
Загрузка ...
|
|
| 38 | 081.27.05.020 | Основание |
Загрузка ...
|
|
| 39 | Заклепка 6х26.01.10кп.016 | Заклепка 6х26.01.10кп.016 |
Загрузка ...
|
|
| 40 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 40 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 40 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 40 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 41 | 081.27.02.501-01 | Полоса ножевая |
Загрузка ...
|
|
| 41 | 081.27.02.501-02 | Полоса ножевая |
Загрузка ...
|
|
| 41 | 081.27.02.501-03 | Полоса ножевая |
Загрузка ...
|
|
| 41 | 081.27.02.501-04 | Полоса ножевая |
Загрузка ...
|
|
| 42 | 081.27.05.010 | Нож |
Загрузка ...
|
|
| 42 | 081.27.05.010-01 | Нож |
Загрузка ...
|
|
| 42 | 081.27.05.010-02 | Нож |
Загрузка ...
|
|
| 42 | 081.27.05.010-03 | Нож |
Загрузка ...
|
|
| 43 | 6х20.01.10кп 016 | Заклепка 6х20.01.10кп 016 ГОСТ10299-80 |
Загрузка ...
|
|
| 44 | 081.27.05.404 | Пластина |
Загрузка ...
|
|
| 45 | РСМ-10.27.01.619 | Ось или ЖХН03.603 |
Загрузка ...
|
|
| 46 | ЖХН03.604 | Втулка |
Загрузка ...
|
|
| 47 | ЖХН03.001 | Прокладка |
Загрузка ...
|
|
| 48 | Кольцо С42 | Кольцо С42 ГОСТ 13941-86 |
Загрузка ...
|
|
| 49 | Подшипник ШС25 | Подшипник ШС25 ГОСТ 3635-78 |
Загрузка ...
|
|
| 50 | ЖХН03.602 | Рычаг МКШ |
Загрузка ...
|
|
| 51 | РСМ-10.27.01.621 | Гайка или ЖХН03.605 |
Загрузка ...
|
|
| 52 | ПКУ-0,8.15.605 | Гайка М24х 1,5 |
Загрузка ...
|
|
| 53 | Масленка 1.2.Ц6хр | Масленка 1.2.Ц6хр |
Загрузка ...
|
|
| 54 | ЖХН 03.405А | Серьга |
Загрузка ...
|
