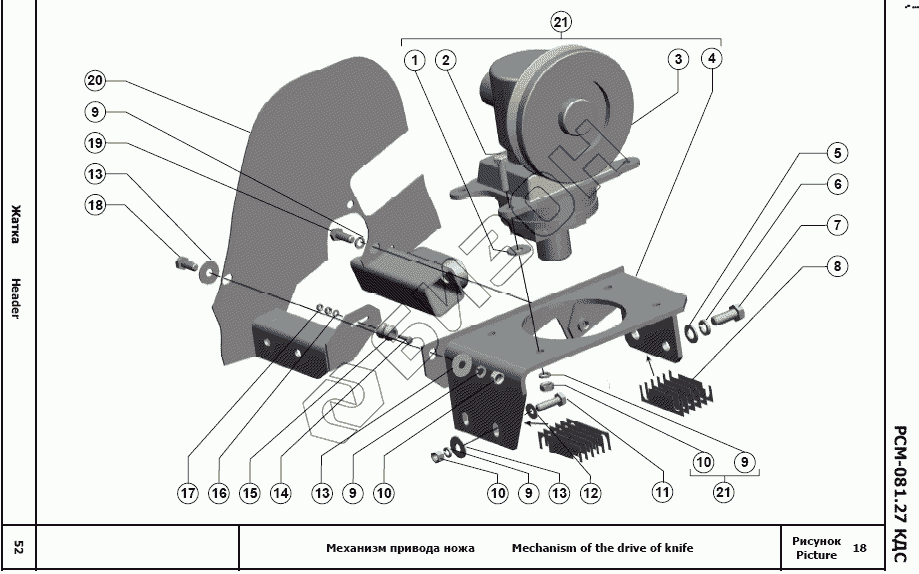

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Механизм привода ножа
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С 12.01.019 | Шайба С 12.01.019 |
Загрузка ...
|
|
| 2 | М12-6gx50.88.35.019 | Болт М12-6gx50.88.35.019 |
Загрузка ...
|
|
| 3 | 85MVvGKF RS20 | Редуктор 85MVvGKF RS20 |
Загрузка ...
|
|
| 4 | 081.27.00.650 | Плита |
Загрузка ...
|
|
| 5 | С.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 6 | 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 7 | М16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 081.27.00.417 | Прокладка |
Загрузка ...
|
|
| 9 | 12Т 65 019 | Шайба 12Т 65 019 |
Загрузка ...
|
|
| 10 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | М12-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | C.12х2.01.019 | Шайба C.12х2.01.019 |
Загрузка ...
|
|
| 13 | С 12х2.01.019 | Шайба С 12х2.01.019 |
Загрузка ...
|
|
| 14 | М6-6g.25.48.019 | Болт М6-6g.25.48.019 |
Загрузка ...
|
|
| 15 | А37.02.022 | Фиксатор |
Загрузка ...
|
|
| 16 | С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 17 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 081.27.01.000 | Корпус |
Загрузка ...
|
|
| 21 | 081.27.00.090 | Механизм привода ножа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
