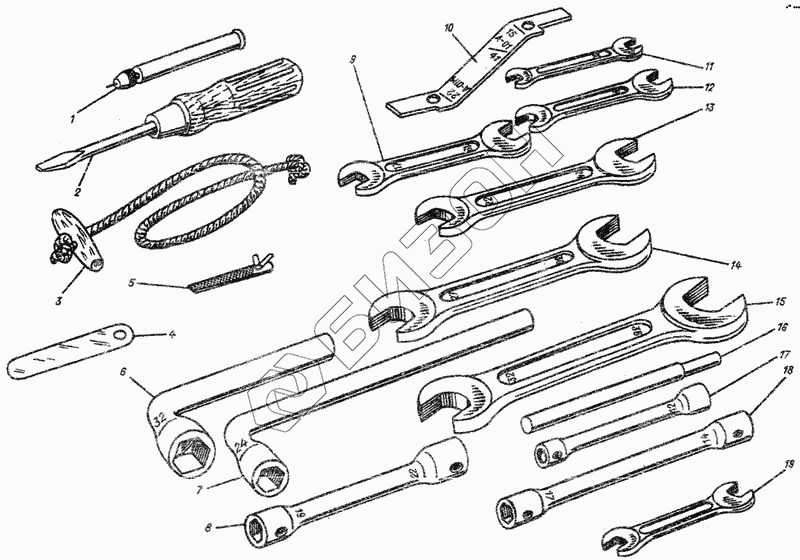

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Комплект инструмента и приспособлений
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01МД-49 | 01МД-49 | Комплект инструмента |
Загрузка ...
|
|
| 01МД-49 | 01МД-49 | Комплект инструмента |
Загрузка ...
|
|
| 01М-49 | 01М-49 | Комплект инструмента |
Загрузка ...
|
|
| 01М-49 | 01М-49 | Комплект инструмента |
Загрузка ...
|
|
| 01МД-49 | 01МД-49 | Комплект инструмента |
Загрузка ...
|
|
| 01М-49 | 01М-49 | Комплект инструмента |
Загрузка ...
|
|
| 1 | ИФ02-С1 | Игла |
Загрузка ...
|
|
| 1 | ИФ02-С1 | Игла |
Загрузка ...
|
|
| 1 | ИФ02-С1 | Игла |
Загрузка ...
|
|
| 2 | 7810-0386 | Отвертка |
Загрузка ...
|
|
| 2 | 7810-0386 | Отвертка |
Загрузка ...
|
|
| 2 | 7810-0386 | Отвертка |
Загрузка ...
|
|
| 3 | Д24С27 | Шнур пусковой |
Загрузка ...
|
|
| 3 | Д24С27 | Шнур пусковой |
Загрузка ...
|
|
| 3 | Д24С27 | Шнур пусковой |
Загрузка ...
|
|
| 4 | У5-4904 | Щуп |
Загрузка ...
|
|
| 4 | У5-4904 | Щуп |
Загрузка ...
|
|
| 4 | У5-4904 | Щуп |
Загрузка ...
|
|
| 5 | М42-3728010 | Напильник со щупом |
Загрузка ...
|
|
| 5 | М42-3728010-01 | Напильник и щуп |
Загрузка ...
|
|
| 5 | М42-3728010 | Напильник со щупом |
Загрузка ...
|
|
| 6 | 01-49С5-00.20 | Ключ 32 торцовый |
Загрузка ...
|
|
| 6 | 01-49С5 | Ключ торцовый односторонний изогнутый S = 32 |
Загрузка ...
|
|
| 6 | 01-49С5 | Ключ торцовый односторонний изогнутый S = 32 |
Загрузка ...
|
|
| 7 | ИТ-145 | Ключ 24 торцовый |
Загрузка ...
|
|
| 7 | ИТ-145 | Ключ 24 торцовый |
Загрузка ...
|
|
| 7 | ИТ-145 | Ключ 24 торцовый |
Загрузка ...
|
|
| 8 | 01-4918-00.20 | Ключ 19х22 торцовый |
Загрузка ...
|
|
| 8 | 01-4918 | Ключ торцовый двусторонний прямой S = 19х22 |
Загрузка ...
|
|
| 8 | 01-4918 | Ключ торцовый двусторонний прямой S = 19х22 |
Загрузка ...
|
|
| 9 | 7811-0023 | Ключ S=17Х19 |
Загрузка ...
|
|
| 9 | 7811-0023 | Ключ S=17Х19 |
Загрузка ...
|
|
| 9 | 7811-0023 | Ключ S=17Х19 |
Загрузка ...
|
|
| 10 | 41-4922.20 | Шаблон |
Загрузка ...
|
|
| 10 | 41-4922 | Шаблон |
Загрузка ...
|
|
| 10 | 41-4922 | Шаблон |
Загрузка ...
|
|
| 11 | 7811-0003 | Ключ S=8Х10 |
Загрузка ...
|
|
| 11 | 7811-0003 | Ключ S=8Х10 |
Загрузка ...
|
|
| 11 | 7811-0003 | Ключ S=8Х10 |
Загрузка ...
|
|
| 12 | 7811-0021 | Ключ S=12Х14 |
Загрузка ...
|
|
| 12 | 7811-0021 | Ключ S=12Х14 |
Загрузка ...
|
|
| 12 | 7811-0021 | Ключ S=12Х14 |
Загрузка ...
|
|
| 13 | 7811-0025 | Ключ S=22Х24 |
Загрузка ...
|
|
| 13 | 7811-0025 | Ключ S=22Х24 |
Загрузка ...
|
|
| 13 | 7811-0025 | Ключ S=22Х24 |
Загрузка ...
|
|
| 14 | 7811-0041 | Ключ S=27Х30 |
Загрузка ...
|
|
| 14 | 7811-0041 | Ключ S=27Х30 |
Загрузка ...
|
|
| 14 | 7811-0041 | Ключ S=27Х30 |
Загрузка ...
|
|
| 15 | 7811-0043 | Ключ S=32Х36 |
Загрузка ...
|
|
| 15 | 7811-0043 | Ключ S=32Х36 |
Загрузка ...
|
|
| 15 | 7811-0043 | Ключ S=32Х36 |
Загрузка ...
|
|
| 16 | 01-4921-00.20 | Вороток |
Загрузка ...
|
|
| 16 | 01-4921 | Вороток |
Загрузка ...
|
|
| 16 | 01-4921 | Вороток |
Загрузка ...
|
|
| 17 | 01-4920-01.20 | Ключ 12х13 торцовый |
Загрузка ...
|
|
| 17 | 01-4920-01 | Ключ торцовый двусторонний прямой S = 12х13 |
Загрузка ...
|
|
| 17 | 01-4920-01 | Ключ торцовый двусторонний прямой S = 12х13 |
Загрузка ...
|
|
| 18 | ИТ-141 | Ключ 14х17 торцовый |
Загрузка ...
|
|
| 18 | ИТ-141 | Ключ 14х17 торцовый |
Загрузка ...
|
|
| 18 | ИТ-141 | Ключ 14х17 торцовый |
Загрузка ...
|
|
| 19 | 7711-0007 | Ключ 12х13 |
Загрузка ...
|
|
| 19 | 7711-0007 | Ключ 12х13 |
Загрузка ...
|
|
| 19 | 7711-0007 | Ключ 12х13 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
