Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Муфта сцепления
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
52
52
52
53
53
53
54
54
54
55
55
55
56
56
56
57
57
57
58
58
58
59
59
59
60
60
60
61
61
61
62
62
62
63
63
63
64
64
64
65
65
65
66
66
66
67
67
67
67
67
67
67

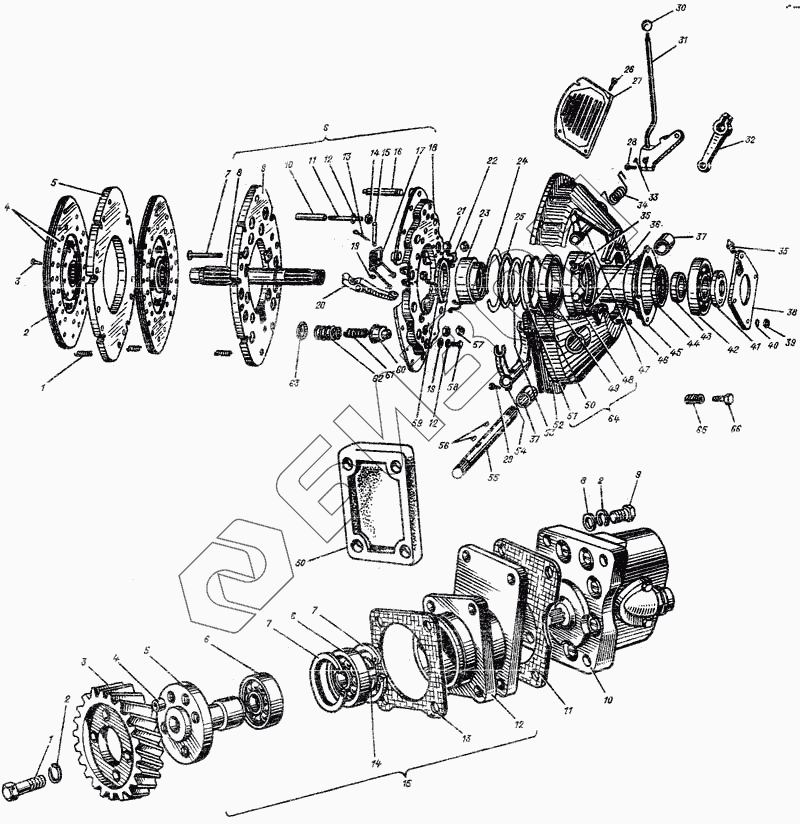

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01М-21С1-50 | 01М-21С1-50 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-10 | 01М-21С1-10 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1.10 | 01М-21С1.10 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1.20 | 01М-21С1.20 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-10.10 | 01М-21С1-10.10 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-20.20 | 01М-21С1-20.20 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-50.20 | 01М-21С1-50.20 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-20.10 | 01М-21С1-20.10 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1 | 01М-21С1 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 01М-21С1-50.10 | 01М-21С1-50.10 | Муфта сцепления в сборе |
Загрузка ...
|
|
| 1 | 6Т2-2127 | Пружина отжимная |
Загрузка ...
|
|
| 1 | 6Т2-2127 | Пружина отжимная |
Загрузка ...
|
|
| 1 | 6Т2-2127.20 | Пружина отжимная |
Загрузка ...
|
|
| 2 | 01М-21С6.10 | Диск ведомый |
Загрузка ...
|
|
| 2 | 01М-21С6 | Диск ведомый |
Загрузка ...
|
|
| 2 | 01М-21С6 | Диск ведомый |
Загрузка ...
|
|
| 2 | 01М-21С20 | Диск ведомый |
Загрузка ...
|
|
| 2 | 01М-21С20 | Диск ведомый |
Загрузка ...
|
|
| 2 | 01М-21С20.20 | Диск ведомый |
Загрузка ...
|
|
| 3 | 2.4х9.12642 | Заклепка |
Загрузка ...
|
|
| 3 | 2.4х9.12642 | Заклепка |
Загрузка ...
|
|
| 3 | 2.4х9.12642 | Заклепка |
Загрузка ...
|
|
| 4 | 01М-2141А | Накладка фрикционная |
Загрузка ...
|
|
| 4 | 01М-2141А | Накладка фрикционная |
Загрузка ...
|
|
| 4 | 01М-2141А | Накладка фрикционная |
Загрузка ...
|
|
| 5 | 01М-2105 | Диск ведущий средний |
Загрузка ...
|
|
| 5 | 01М-2105 | Диск ведущий средний |
Загрузка ...
|
|
| 5 | 01М-2105 | Диск ведущий средний |
Загрузка ...
|
|
| 6 | 01М-21С2-1 | Корпус с диском в сборе |
Загрузка ...
|
|
| 6 | 01М-21С2-1 | Корпус с диском в сборе |
Загрузка ...
|
|
| 6 | 01М-21С2-1.10 | Корпус с диском в сборе |
Загрузка ...
|
|
| 6 | 01М-21С2-1-11 | Корпус с диском в сборе |
Загрузка ...
|
|
| 7 | 01М-2111-10 | Болт отжимного рычага |
Загрузка ...
|
|
| 7 | 01М-2111-10 | Болт отжимного рычага |
Загрузка ...
|
|
| 7 | 01М-2111-10.20 | Болт отжимного рычага |
Загрузка ...
|
|
| 8 | 01М-2103 | Вал сцепления |
Загрузка ...
|
|
| 8 | 01М-2103 | Вал сцепления |
Загрузка ...
|
|
| 8 | 01М-2103 | Вал сцепления |
Загрузка ...
|
|
| 9 | 01М-2104 | Диск ведущий крайний |
Загрузка ...
|
|
| 9 | 01М-2104 | Диск ведущий крайний |
Загрузка ...
|
|
| 9 | 01М-2104 | Диск ведущий крайний |
Загрузка ...
|
|
| 10 | 01М-2143.20 | Втулка дистанционная |
Загрузка ...
|
|
| 10 | 01М-2143 | Втулка дистанционная |
Загрузка ...
|
|
| 10 | 01М-2143 | Втулка дистанционная |
Загрузка ...
|
|
| 11 | М12х115.56.05.22036 | Шпилька |
Загрузка ...
|
|
| 11 | М12х115.56.05.22036 | Шпилька |
Загрузка ...
|
|
| 11 | М12х115.56.0212.22036 | Шпилька |
Загрузка ...
|
|
| 12 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 12 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 12 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 3.2х20.10.05.397 | Шплинт |
Загрузка ...
|
|
| 13 | 3.2х20.10.05.397 | Шплинт |
Загрузка ...
|
|
| 13 | 3.2х20.10.05.397 | Шплинт |
Загрузка ...
|
|
| 14 | М12.6Н.6.10.0212.5915 | Гайка |
Загрузка ...
|
|
| 14 | М12.6Н.6.10.013.5915 | Гайка |
Загрузка ...
|
|
| 14 | М12.6Н.6.10.013.5915 | Гайка |
Загрузка ...
|
|
| 15 | 01М-2149.20 | Палец отжимного рычага |
Загрузка ...
|
|
| 15 | 01М-2149 | Палец отжимного рычага |
Загрузка ...
|
|
| 15 | 01М-2149 | Палец отжимного рычага |
Загрузка ...
|
|
| 16 | 01М-2142-1 | Палец ведущий |
Загрузка ...
|
|
| 16 | 01М-2142-1 | Палец ведущий |
Загрузка ...
|
|
| 16 | 01М-2142-1.20 | Палец ведущий |
Загрузка ...
|
|
| 17 | 01М-2150-2 | Пружина отжимного рычага |
Загрузка ...
|
|
| 17 | 01М-2150-2 | Пружина отжимного рычага |
Загрузка ...
|
|
| 17 | 01М-2150-2.20 | Пружина отжимного рычага |
Загрузка ...
|
|
| 18 | 01М-21С3-1 | Корпус муфты |
Загрузка ...
|
|
| 18 | 01М-21С3-1 | Корпус муфты |
Загрузка ...
|
|
| 18 | 01М-21С3-1.10 | Корпус муфты |
Загрузка ...
|
|
| 19 | 12х2.01.011.11371 | Шайба |
Загрузка ...
|
|
| 19 | 12х2.01.011.11371 | Шайба |
Загрузка ...
|
|
| 19 | 12х2.01.011.11371 | Шайба |
Загрузка ...
|
|
| 20 | 01М-2112-1 | Рычаг отжимной |
Загрузка ...
|
|
| 20 | 01М-2112-1 | Рычаг отжимной |
Загрузка ...
|
|
| 20 | 01М-2112-1.20 | Рычаг отжимной |
Загрузка ...
|
|
| 21 | 01М-2164.20 | Гайка регулировочная |
Загрузка ...
|
|
| 21 | 01М-2164 | Гайка регулировочная |
Загрузка ...
|
|
| 21 | 01М-2164 | Гайка регулировочная |
Загрузка ...
|
|
| 22 | 01М-2153.20 | Скоба |
Загрузка ...
|
|
| 22 | 01М-2153 | Скоба |
Загрузка ...
|
|
| 22 | 01М-2153 | Скоба |
Загрузка ...
|
|
| 23 | 01М-2121 | Упор подшипника |
Загрузка ...
|
|
| 23 | 01М-2121 | Упор подшипника |
Загрузка ...
|
|
| 23 | 01М-2121 | Упор подшипника |
Загрузка ...
|
|
| 24 | 01М-2123А | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 01М-2123А | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 01М-2123А.20 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | 01М-2122.20 | Крышка сальника |
Загрузка ...
|
|
| 25 | 01М-2122 | Крышка сальника |
Загрузка ...
|
|
| 25 | 01М-2122 | Крышка сальника |
Загрузка ...
|
|
| 26 | М10.6gх16.58.35.013.7796 | Болт |
Загрузка ...
|
|
| 26 | М10.6gх16.58.35.013.7796 | Болт |
Загрузка ...
|
|
| 26 | М10.6gх16.58.35.013.7796 | Болт |
Загрузка ...
|
|
| 27 | 01М-2137-1 | Крышка люка |
Загрузка ...
|
|
| 27 | 01М-2137-1 | Крышка люка |
Загрузка ...
|
|
| 27 | 01М-2137-1 | Крышка люка |
Загрузка ...
|
|
| 28 | М10.6gх25.58.35.013.7796 | Болт |
Загрузка ...
|
|
| 28 | М10.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 28 | М10.6gх25.88.35.0212.7796 | Болт |
Загрузка ...
|
|
| 29 | М10.6gх35.58.35.013.7796 | Болт |
Загрузка ...
|
|
| 29 | М10.6gх35.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 29 | М10.6gх35.88.35.0212.7796 | Болт |
Загрузка ...
|
|
| 30 | 54.53.417 | Ручка рычага |
Загрузка ...
|
|
| 30 | 54.53.417.10 | Ручка рычага |
Загрузка ...
|
|
| 30 | 54.53.417.20 | Ручка рычага |
Загрузка ...
|
|
| 31 | 01М-21С14-1 | Рычаг а сборе |
Загрузка ...
|
|
| 31 | 01М-21С14-1 | Рычаг а сборе |
Загрузка ...
|
|
| 31 | 01М-21С14-1.20 | Рычаг а сборе |
Загрузка ...
|
|
| 32 | Т4.20Д.127А | Рычаг бендикса |
Загрузка ...
|
|
| 32 | Т4.20Д.127А | Рычаг бендикса |
Загрузка ...
|
|
| 33 | 5х9.24071 | Шпонка сегментная |
Загрузка ...
|
|
| 33 | 5х9.24071 | Шпонка сегментная |
Загрузка ...
|
|
| 33 | 5х9.24071 | Шпонка сегментная |
Загрузка ...
|
|
| 34 | 14-2167 | Пружина |
Загрузка ...
|
|
| 34 | 14-2167 | Пружина |
Загрузка ...
|
|
| 34 | 14-2167.20 | Пружина |
Загрузка ...
|
|
| 35 | 1.3Ц6Хр.19853 | Масленка |
Загрузка ...
|
|
| 35 | 1.3Ц6Хр.19853 | Масленка |
Загрузка ...
|
|
| 35 | 1.3Ц6Хр.19853 | Масленка |
Загрузка ...
|
|
| 36 | 01М-2188.20 | Заглушка |
Загрузка ...
|
|
| 36 | 01М-2188 | Заглушка |
Загрузка ...
|
|
| 36 | 01М-2188 | Заглушка |
Загрузка ...
|
|
| 37 | 01М-2134 | Втулка |
Загрузка ...
|
|
| 37 | 01М-2134 | Втулка |
Загрузка ...
|
|
| 37 | 01М-2134 | Втулка |
Загрузка ...
|
|
| 38 | 41-2117-2А | Крышка сальника |
Загрузка ...
|
|
| 38 | 41-2117-2А | Крышка сальника |
Загрузка ...
|
|
| 38 | 41-2117-2А | Крышка сальника |
Загрузка ...
|
|
| 39 | М10.6Н.6.10.013.5927 | Гайка |
Загрузка ...
|
|
| 39 | М10.6Н.6.10.013.5927 | Гайка |
Загрузка ...
|
|
| 39 | М10.6Н.6.10.0212.5927 | Гайка |
Загрузка ...
|
|
| 40 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 40 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 40 | 10.65Г.0212.6402 | Шайба пружинная |
Загрузка ...
|
|
| 41 | 2.2-75х100.8752 | Манжета |
Загрузка ...
|
|
| 41 | 2.2-75х100.8752 | Манжета |
Загрузка ...
|
|
| 41 | 2.2-75х100.8752 | Манжета |
Загрузка ...
|
|
| 42 | 412.8338 | Подшипник |
Загрузка ...
|
|
| 42 | 412.8338 | Подшипник |
Загрузка ...
|
|
| 42 | 412.8338 | Подшипник |
Загрузка ...
|
|
| 43 | 6Т2-2118 | Обойма |
Загрузка ...
|
|
| 43 | 6Т2-2118 | Обойма |
Загрузка ...
|
|
| 43 | 6Т2-2118.20 | Обойма |
Загрузка ...
|
|
| 44 | 1.2-80х105.8752 | Манжета |
Загрузка ...
|
|
| 44 | 1.2-80х105.8752 | Манжета |
Загрузка ...
|
|
| 44 | 1.2-80х105.8752 | Манжета |
Загрузка ...
|
|
| 45 | 01М-2116.20 | Корпус подшипника |
Загрузка ...
|
|
| 45 | 01М-2116 | Корпус подшипника |
Загрузка ...
|
|
| 45 | 01М-2116 | Корпус подшипника |
Загрузка ...
|
|
| 46 | М10х45.56.05.22036 | Шпилька |
Загрузка ...
|
|
| 46 | М10х45.56.05.22036 | Шпилька |
Загрузка ...
|
|
| 46 | М10х45.56.0212.22036 | Шпилька |
Загрузка ...
|
|
| 47 | 6Т2-21С11 | Рычаг с осью |
Загрузка ...
|
|
| 47 | 6Т2-21С11 | Рычаг с осью |
Загрузка ...
|
|
| 47 | 6Т2-21С11 | Рычаг с осью |
Загрузка ...
|
|
| 48 | 01М-2119А | Корпус муфты выключения |
Загрузка ...
|
|
| 48 | 01М-2119А | Корпус муфты выключения |
Загрузка ...
|
|
| 48 | 01М-2119А.20 | Корпус муфты выключения |
Загрузка ...
|
|
| 49 | 46120.831 | Подшипник |
Загрузка ...
|
|
| 49 | 46120.831 | Подшипник |
Загрузка ...
|
|
| 49 | 46120.831 | Подшипник |
Загрузка ...
|
|
| 50 | 01М-2140.20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | 01М-2140 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | 01М-2140 | Кольцо уплотнительное |
Загрузка ...
|
|
| 51 | 01М-2124.20 | Кольцо сальника |
Загрузка ...
|
|
| 51 | 01М-2124 | Кольцо сальника |
Загрузка ...
|
|
| 51 | 01М-2124 | Кольцо сальника |
Загрузка ...
|
|
| 52 | 01М-2101А | Крышка |
Загрузка ...
|
|
| 52 | 01М-2101А-70 | Крышка |
Загрузка ...
|
|
| 52 | 01М-2101А-60 | Крышка |
Загрузка ...
|
|
| 52 | 01М-2101А.20 | Крышка |
Загрузка ...
|
|
| 52 | 01М-2101А.10 | Крышка |
Загрузка ...
|
|
| 53 | 01М-2120.20 | Кольцо сальника |
Загрузка ...
|
|
| 53 | 01М-2120 | Кольцо сальника |
Загрузка ...
|
|
| 53 | 01М-2120 | Кольцо сальника |
Загрузка ...
|
|
| 54 | 01М-2126.20 | Вилка выключения |
Загрузка ...
|
|
| 54 | 01М-2126 | Вилка выключения |
Загрузка ...
|
|
| 54 | 01М-2126 | Вилка выключения |
Загрузка ...
|
|
| 55 | 01М-2125.20 | Валик вилки |
Загрузка ...
|
|
| 55 | 01М-2125 | Валик вилки |
Загрузка ...
|
|
| 55 | 01М-2125 | Валик вилки |
Загрузка ...
|
|
| 56 | 8х11.24071 | Шпонка |
Загрузка ...
|
|
| 56 | 8х11.24071 | Шпонка |
Загрузка ...
|
|
| 56 | 8х11.24071 | Шпонка |
Загрузка ...
|
|
| 57 | М14х1.5.6Н.35.013.5915 | Гайка |
Загрузка ...
|
|
| 57 | М14х1.5.6Н.35.013.5915 | Гайка |
Загрузка ...
|
|
| 57 | М14х1.5.6Н.35.0212.5915 | Гайка |
Загрузка ...
|
|
| 58 | 01М-2158.20 | Болт балансировочный |
Загрузка ...
|
|
| 58 | 01М-2158 | Болт балансировочный |
Загрузка ...
|
|
| 58 | 01М-2158 | Болт балансировочный |
Загрузка ...
|
|
| 59 | 01М-2114-02 | Кольцо рычагов |
Загрузка ...
|
|
| 59 | 01М-2114-02 | Кольцо рычагов |
Загрузка ...
|
|
| 59 | 01М-2114-02.20 | Кольцо рычагов |
Загрузка ...
|
|
| 60 | 01М-2135.20 | Стакан пружины |
Загрузка ...
|
|
| 60 | 01М-2135 | Стакан пружины |
Загрузка ...
|
|
| 60 | 01М-2135 | Стакан пружины |
Загрузка ...
|
|
| 61 | 01М-2110.20 | Пружина внутренняя |
Загрузка ...
|
|
| 61 | 01М-2110 | Пружина внутренняя |
Загрузка ...
|
|
| 61 | 01М-2110 | Пружина внутренняя |
Загрузка ...
|
|
| 62 | 14-2144-1 | Пружина наружная |
Загрузка ...
|
|
| 62 | 14-2144-1 | Пружина наружная |
Загрузка ...
|
|
| 62 | 14-2144-1.20 | Пружина наружная |
Загрузка ...
|
|
| 63 | 01М-2129.20 | Подпятник пружины |
Загрузка ...
|
|
| 63 | 01М-2129 | Подпятник пружины |
Загрузка ...
|
|
| 63 | 01М-2129 | Подпятник пружины |
Загрузка ...
|
|
| 64 | 01М-21С9.10 | Муфта выключения в сборе |
Загрузка ...
|
|
| 64 | 01М-21С9 | Муфта выключения в сборе |
Загрузка ...
|
|
| 64 | 01М-21С9 | Муфта выключения в сборе |
Загрузка ...
|
|
| 65 | 01М-2168 | Втулка резьбовая |
Загрузка ...
|
|
| 65 | 01М-2168 | Втулка резьбовая |
Загрузка ...
|
|
| 65 | 01М-2168 | Втулка резьбовая |
Загрузка ...
|
|
| 66 | 01М-0196 | Пробка |
Загрузка ...
|
|
| 66 | 01М-0196 | Пробка |
Загрузка ...
|
|
| 66 | 01М-0196 | Пробка |
Загрузка ...
|
|
| 67 | 01М-21С12 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12-70 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12-80 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12-10 | Крышка |
Загрузка ...
|
|
| 67 | 01М-21С12-60 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
