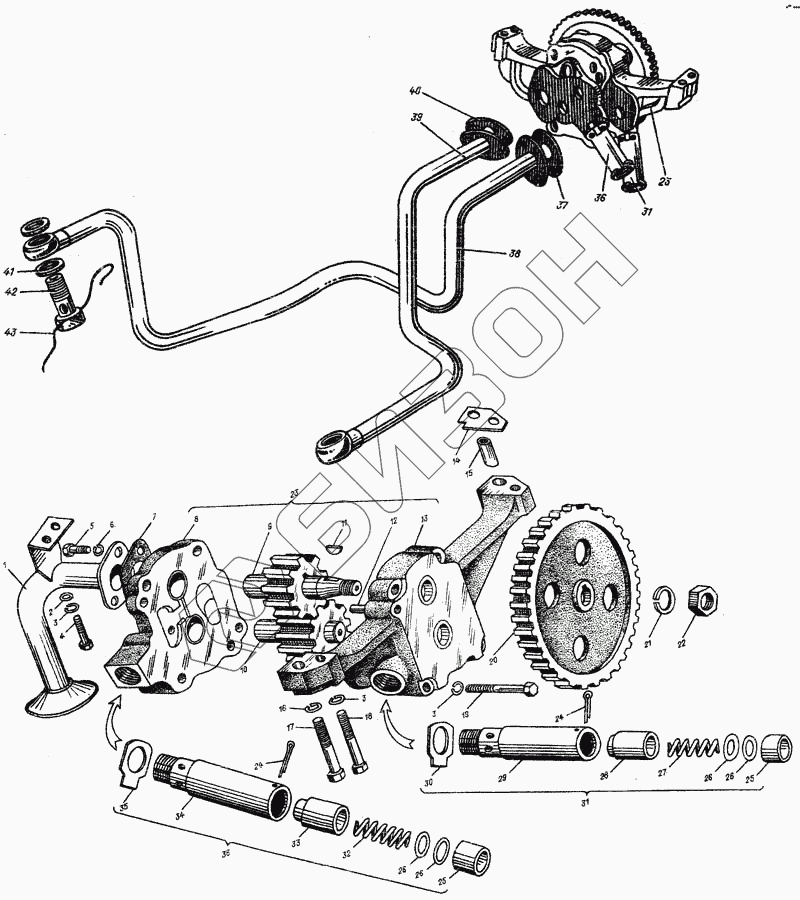

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Насос масляный
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11Т-09С8 | 11Т-09С8 | Корпус с крышкой |
Загрузка ...
|
|
| 11Т-09С8 | 11Т-09С8 | Корпус с крышкой |
Загрузка ...
|
|
| 11Т-09С8 | 11Т-09С8 | Корпус с крышкой |
Загрузка ...
|
|
| МН01-09С1 | МН01-09С1 | Насос с трубами в сборе |
Загрузка ...
|
|
| МН01-09С1 | МН01-09С1 | Насос с трубами в сборе |
Загрузка ...
|
|
| МН01-09С1 | МН01-09С1 | Насос с трубами в сборе |
Загрузка ...
|
|
| 1 | МН01-09С15 | Труба всасывающая |
Загрузка ...
|
|
| 1 | МН01-09С15 | Труба всасывающая |
Загрузка ...
|
|
| 1 | МН01-09С15 | Труба всасывающая |
Загрузка ...
|
|
| 2 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 2 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 2 | 10х2.10450 | Шайба |
Загрузка ...
|
|
| 3 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 4 | М10.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 4 | М10.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 4 | М10.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 5 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 5 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 5 | М8.6gх25.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 6 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 7 | А12.03.002-12 | Прокладка |
Загрузка ...
|
|
| 7 | А12.03.002-12 | Прокладка |
Загрузка ...
|
|
| 7 | А12.03.002-12 | Прокладка |
Загрузка ...
|
|
| 8 | 11Т-09С4 | Крышка |
Загрузка ...
|
|
| 8 | 11Т-09С4 | Крышка |
Загрузка ...
|
|
| 8 | 11Т-09С4 | Крышка |
Загрузка ...
|
|
| 9 | 11Т-09С5 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | 11Т-09С5 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | 11Т-09С5 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 11Т-09С6 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 11Т-09С6 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 11Т-09С6 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 5х7.5.24071 | Шпонка |
Загрузка ...
|
|
| 11 | 5х7.5.24071 | Шпонка |
Загрузка ...
|
|
| 11 | 5х7.5.24071 | Шпонка |
Загрузка ...
|
|
| 12 | 01-0944-01 | Штифт |
Загрузка ...
|
|
| 12 | 01-0944-01 | Штифт |
Загрузка ...
|
|
| 12 | 01-0944-01 | Штифт |
Загрузка ...
|
|
| 13 | 11Т-09G3 | Корпус со втулками |
Загрузка ...
|
|
| 13 | 11Т-09С3 | Корпус |
Загрузка ...
|
|
| 13 | 11Т-09С3 | Корпус |
Загрузка ...
|
|
| 14 | МН-0931 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | МН-0931 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | МН-0931 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | МН-0917 | Втулка-штифт |
Загрузка ...
|
|
| 15 | МН-0917 | Втулка-штифт |
Загрузка ...
|
|
| 15 | МН-0917 | Втулка-штифт |
Загрузка ...
|
|
| 16 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 12.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 17 | М12.6gх100.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 17 | М12.6gх100.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 17 | М12.6gх100.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 18 | М10.6gх70.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 18 | М10.6gх70.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 18 | М10.6gх70.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 19 | М10.6gх80.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 19 | М10.6gх80.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 19 | М10.6gх80.88.35.013.7795 | Болт |
Загрузка ...
|
|
| 20 | 11Т-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | 11Т-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | 11Т-0903 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 16.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 11Т-0908 | Гайка |
Загрузка ...
|
|
| 22 | 11Т-0908 | Гайка |
Загрузка ...
|
|
| 22 | 11Т-0908 | Гайка |
Загрузка ...
|
|
| 23 | 11ТА-09С2-10 | Насос масляный |
Загрузка ...
|
|
| 23 | 11ТА-09С2-10 | Насос масляный |
Загрузка ...
|
|
| 23 | 11ТА-09С2-10 | Насос масляный |
Загрузка ...
|
|
| 24 | 4х36.397 | Шплинт |
Загрузка ...
|
|
| 24 | 4х36.397 | Шплинт |
Загрузка ...
|
|
| 24 | 4х36.397 | Шплинт |
Загрузка ...
|
|
| 25 | МН-0921-11 | Колпачок клапана |
Загрузка ...
|
|
| 25 | МН-0921-11 | Колпачок клапана |
Загрузка ...
|
|
| 25 | МН-0921-11 | Колпачок клапана |
Загрузка ...
|
|
| 26 | 01-0941А | Шайба регулировочная |
Загрузка ...
|
|
| 26 | 01-0941А | Шайба регулировочная |
Загрузка ...
|
|
| 26 | 01-0941А | Шайба регулировочная |
Загрузка ...
|
|
| 27 | МН-0922 | Пружина |
Загрузка ...
|
|
| 27 | МН-0922 | Пружина |
Загрузка ...
|
|
| 27 | МН-0922 | Пружина |
Загрузка ...
|
|
| 28 | МН-0928 | Плунжер редукционного клапана |
Загрузка ...
|
|
| 28 | МН-0928 | Плунжер редукционного клапана |
Загрузка ...
|
|
| 28 | МН-0928 | Плунжер редукционного клапана |
Загрузка ...
|
|
| 29 | МН-0924 | Корпус редукционного клапана |
Загрузка ...
|
|
| 29 | МН-0924 | Корпус редукционного клапана |
Загрузка ...
|
|
| 29 | МН-0924 | Корпус редукционного клапана |
Загрузка ...
|
|
| 30 | МН-0949 | Шайба стопорная |
Загрузка ...
|
|
| 30 | МН-0949 | Шайба стопорная |
Загрузка ...
|
|
| 30 | МН-0949 | Шайба стопорная |
Загрузка ...
|
|
| 31 | МН-09С20 | Клапан редукционный нагнетающей секции |
Загрузка ...
|
|
| 31 | МН-09С20 | Клапан редукционный нагнетающей секции |
Загрузка ...
|
|
| 31 | МН-09С20 | Клапан редукционный нагнетающей секции |
Загрузка ...
|
|
| 32 | МН-0925 | Пружина |
Загрузка ...
|
|
| 32 | МН-0925 | Пружина |
Загрузка ...
|
|
| 32 | МН-0925 | Пружина |
Загрузка ...
|
|
| 33 | МН-0926-1.10 | Плунжер |
Загрузка ...
|
|
| 33 | МН-0926-1.10 | Плунжер |
Загрузка ...
|
|
| 33 | МН-0926-1 | Плунжер предохранительного клапана |
Загрузка ...
|
|
| 34 | МН-0927 | Корте предохранительного клапана |
Загрузка ...
|
|
| 34 | МН-0927 | Корте предохранительного клапана |
Загрузка ...
|
|
| 34 | МН-0927 | Корте предохранительного клапана |
Загрузка ...
|
|
| 35 | МН-0946.20 | Шайба стопорная |
Загрузка ...
|
|
| 35 | МН-0946 | Шайба стопорная |
Загрузка ...
|
|
| 35 | МН-0946 | Шайба стопорная |
Загрузка ...
|
|
| 36 | МН-09С21 | Клапан предохранительный радиаторной секции |
Загрузка ...
|
|
| 36 | МН-09С21 | Клапан предохранительный радиаторной секции |
Загрузка ...
|
|
| 36 | МН-09С21 | Клапан предохранительный радиаторной секции |
Загрузка ...
|
|
| 37 | 01-09С17А | Прокладка |
Загрузка ...
|
|
| 37 | 01-09С17А | Прокладка |
Загрузка ...
|
|
| 37 | 01-09С17А | Прокладка |
Загрузка ...
|
|
| 38 | МН01-09С16 | Труба корпуса |
Загрузка ...
|
|
| 38 | МН01-09С16 | Труба корпуса |
Загрузка ...
|
|
| 38 | МН01-09С16 | Труба корпуса |
Загрузка ...
|
|
| 39 | МН01-09С17А | Труба крышки |
Загрузка ...
|
|
| 39 | МН01-09С17А | Труба крышки |
Загрузка ...
|
|
| 39 | МН01-09С17А | Труба крышки |
Загрузка ...
|
|
| 40 | А12.03.002-07 | Прокладка |
Загрузка ...
|
|
| 40 | А12.03.002-07 | Прокладка |
Загрузка ...
|
|
| 40 | А12.03.002-07 | Прокладка |
Загрузка ...
|
|
| 41 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| 41 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| 41 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| 42 | 54.08.406 | Болт поворотного угольника |
Загрузка ...
|
|
| 42 | 54.08.406 | Болт поворотного угольника |
Загрузка ...
|
|
| 42 | 54.08.406 | Болт поворотного угольника |
Загрузка ...
|
|
| 43 | 1.2х300.3282 | Проволока |
Загрузка ...
|
|
| 43 | 1.2х300.3282 | Проволока |
Загрузка ...
|
|
| 43 | 1.2х300.3282 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
