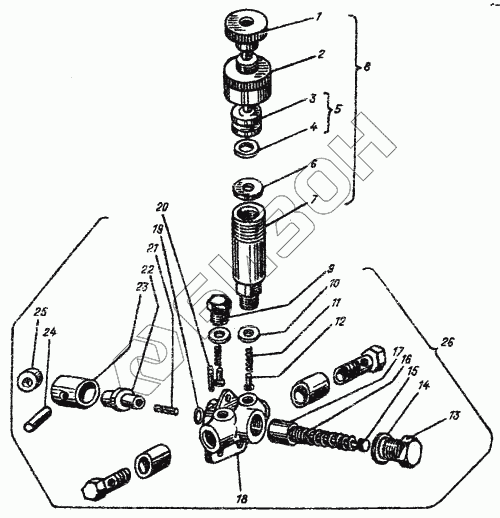

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Насос топливоподкачивающий (помпа)
1
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16-С30-8А-30 | 16-С30-8А-30 | Помпа |
Загрузка ...
|
|
| 16-С30-8А-40 | 16-С30-8А-40 | Помпа |
Загрузка ...
|
|
| 16-С30-8А-30 | 16-С30-8А-30 | Помпа |
Загрузка ...
|
|
| 1 | 16-С37-1А.20 | Рукоятка в сборе |
Загрузка ...
|
|
| 1 | 16-С37-1А | Рукоятка со штоком |
Загрузка ...
|
|
| 1 | 16-С37-1А | Рукоятка со штоком |
Загрузка ...
|
|
| 2 | 16-140-2 | Крышка |
Загрузка ...
|
|
| 2 | 16-140-2 | Крышка |
Загрузка ...
|
|
| 2 | 16-340-2.20 | Крышка |
Загрузка ...
|
|
| 3 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 3 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 3 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 4 | 16-249 | Кольцо поршня |
Загрузка ...
|
|
| 4 | 16-249.10 | Кольцо поршня |
Загрузка ...
|
|
| 4 | 16-249.20 | Кольцо поршня |
Загрузка ...
|
|
| 5 | 16-С36-2.20 | Поршень в сборе |
Загрузка ...
|
|
| 5 | 16-С36-2 | Поршень |
Загрузка ...
|
|
| 5 | 16-С36-2 | Поршень |
Загрузка ...
|
|
| 6 | 16-149 | Кольцо |
Загрузка ...
|
|
| 6 | 16-149.10 | Кольцо резиновое |
Загрузка ...
|
|
| 6 | 16-149.20 | Кольцо резиновое |
Загрузка ...
|
|
| 7 | 16-139-6 | Цилиндр |
Загрузка ...
|
|
| 7 | 16-139-6.20 | Цилиндр |
Загрузка ...
|
|
| 7 | 16-139-6 | Цилиндр |
Загрузка ...
|
|
| 8 | 16-С30-3Б.20 | Насос ручной в сборе |
Загрузка ...
|
|
| 8 | 16-С30-3Б | Насос ручной в сборе |
Загрузка ...
|
|
| 8 | 16-С30-3Б | Насос ручной в сборе |
Загрузка ...
|
|
| 9 | 16-125-3А.20 | Пробка клапана |
Загрузка ...
|
|
| 9 | 16-125-3А | Пробка |
Загрузка ...
|
|
| 9 | 16-125-3А | Пробка |
Загрузка ...
|
|
| 10 | 16-062 | Прокладка |
Загрузка ...
|
|
| 10 | 16-062 | Прокладка |
Загрузка ...
|
|
| 10 | 16-062 | Прокладка |
Загрузка ...
|
|
| 11 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 11 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 11 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 12 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 12 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 12 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 13 | 16-128-1 | Пробка |
Загрузка ...
|
|
| 13 | 16-128-1 | Пробка |
Загрузка ...
|
|
| 13 | 16-128-1.20 | Пробка корпуса |
Загрузка ...
|
|
| 14 | 16-145-1 | Прокладка |
Загрузка ...
|
|
| 14 | 16-145-1.20 | Прокладка |
Загрузка ...
|
|
| 14 | 16-145-1.10 | Прокладка |
Загрузка ...
|
|
| 15 | 16-225-1 | Вытеснитель |
Загрузка ...
|
|
| 15 | 16-225-1 | Вытеснитель |
Загрузка ...
|
|
| 15 | 16-225-1 | Вытеснитель |
Загрузка ...
|
|
| 16 | 16-127Б | Пружина поршня |
Загрузка ...
|
|
| 16 | 16-127Б | Пружина поршня |
Загрузка ...
|
|
| 16 | 16-127Б | Пружина поршня |
Загрузка ...
|
|
| 17 | 16-126-3А | Поршень |
Загрузка ...
|
|
| 17 | 16-126-3А | Поршень |
Загрузка ...
|
|
| 17 | 16-126-3А | Поршень |
Загрузка ...
|
|
| 18 | 16-120-8 | Корпус |
Загрузка ...
|
|
| 18 | 16-120-8 | Корпус |
Загрузка ...
|
|
| 18 | 16-120-8 | Корпус |
Загрузка ...
|
|
| 19 | 16-229 | Прокладка |
Загрузка ...
|
|
| 19 | 16-229.20 | Прокладка |
Загрузка ...
|
|
| 19 | 16-229.10 | Прокладка |
Загрузка ...
|
|
| 20 | 16-099 | Штифт |
Загрузка ...
|
|
| 20 | 16-099 | Штифт |
Загрузка ...
|
|
| 20 | 16-099 | Штифт |
Загрузка ...
|
|
| 21 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 21 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 21 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 22 | 16-С64А | Втулка |
Загрузка ...
|
|
| 22 | 16-С64А | Втулка |
Загрузка ...
|
|
| 22 | 16-С64А | Втулка |
Загрузка ...
|
|
| 23 | 16-129-2А | Толкатель |
Загрузка ...
|
|
| 23 | 16-129-2А | Толкатель |
Загрузка ...
|
|
| 23 | 16-129-2А | Толкатель |
Загрузка ...
|
|
| 24 | 16-131-1 | Ось |
Загрузка ...
|
|
| 24 | 16-131-1 | Ось |
Загрузка ...
|
|
| 24 | 16-131-1 | Ось |
Загрузка ...
|
|
| 25 | 16-130 | Ролик |
Загрузка ...
|
|
| 25 | 16-130 | Ролик |
Загрузка ...
|
|
| 25 | 16-130 | Ролик |
Загрузка ...
|
|
| 26 | 16-С52-2Р | Корпус |
Загрузка ...
|
|
| 26 | 16-С52-2Р | Корпус |
Загрузка ...
|
|
| 26 | 16-С52-2Р | Корпус |
Загрузка ...
|
|
| 26 | 16-С65-1А | Корпус в сборе |
Загрузка ...
|
|
| 26 | 16-С65-1А | Корпус в сборе |
Загрузка ...
|
|
| 26 | 16-С65-1А | Корпус в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
