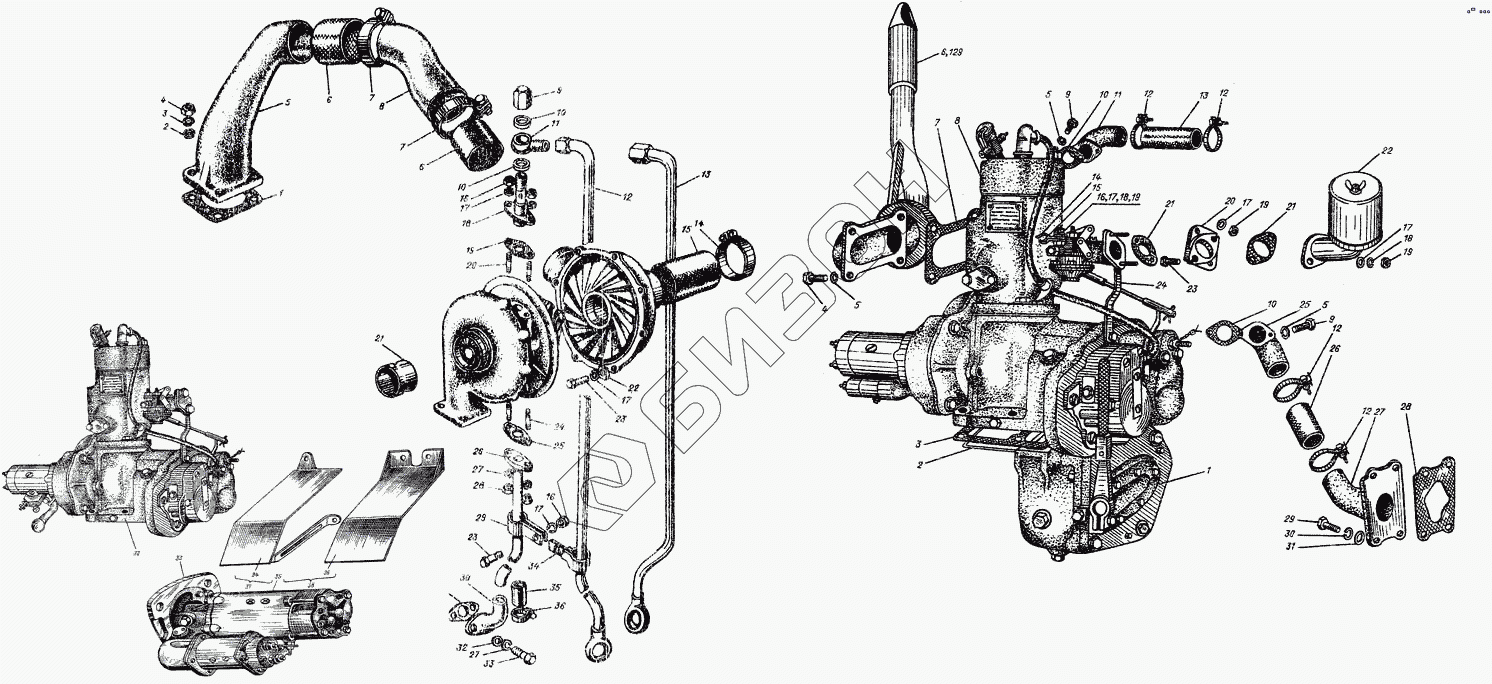

Графический каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Система турбонаддува
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 461-18С1-1 | 461-18С1-1 | Система турбонаддува |
Загрузка ...
|
|
| 01МТ--18С1 | 01МТ--18С1 | Система турбонаддува |
Загрузка ...
|
|
| 868.30001 | 868.30001 | Турбокомпрессор |
Загрузка ...
|
|
| 1 | 01-1218 | Прокладка трубы |
Загрузка ...
|
|
| 2 | 10х2.01.08кп.011.10450 | Шайба |
Загрузка ...
|
|
| 3 | 10.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 4 | М10.6Н.6.013.5915 | Гайка |
Загрузка ...
|
|
| 5 | 440-18С8 | Труба подвода воздуха |
Загрузка ...
|
|
| 6 | 41Т-1835 | Шланг соединительный |
Загрузка ...
|
|
| 7 | 440-18С10 | Хомут 70 |
Загрузка ...
|
|
| 8 | 440-1823-1 | Патрубок переходной |
Загрузка ...
|
|
| 9 | 111-30118.00 | Гайка накидная |
Загрузка ...
|
|
| 10 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 11 | 440-1847 | Угольник поворотный |
Загрузка ...
|
|
| 12 | 01МТГ-18С3-10 | Трубка подвода масла |
Загрузка ...
|
|
| 13 | 461-18С3 | Трубка подвода масла |
Загрузка ...
|
|
| 14 | 440-12С8 | Хомут |
Загрузка ...
|
|
| 15 | 11ТЛ-1235 | Шланг |
Загрузка ...
|
|
| 16 | М6.6Н.6.016.5915 | Гайка |
Загрузка ...
|
|
| 17 | 6.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 851.30106.00 | Фиксатор |
Загрузка ...
|
|
| 19 | 851.30530.00 | Прокладка |
Загрузка ...
|
|
| 20 | М6.6gх16.88.016.22036 | Шпилька |
Загрузка ...
|
|
| 21 | 461-0706 | Компенсатор |
Загрузка ...
|
|
| 22 | 851.30140.01 | Шайба |
Загрузка ...
|
|
| 23 | М6.6gх20.88.35.013.7793 | Болт |
Загрузка ...
|
|
| 24 | М8.6gх16.88.016.22036 | Шпилька |
Загрузка ...
|
|
| 25 | 440-1818 | Прокладка |
Загрузка ...
|
|
| 26 | 01МТГ-18С5 | Трубка отвода масла |
Загрузка ...
|
|
| 27 | 8.65Г.05.6402 | Шайба пружинная |
Загрузка ...
|
|
| 28 | М8.6Н.6.013.5915 | Гайка |
Загрузка ...
|
|
| 29 | 440-1817 | Планка стяжная |
Загрузка ...
|
|
| 30 | 41Т-1825 | Патрубок слива масла |
Загрузка ...
|
|
| 31 | 6Т3-0116 | Прокладка |
Загрузка ...
|
|
| 32 | 8.01.08кп.011.10450 | Шайба |
Загрузка ...
|
|
| 33 | М8.6gх20.88.35.013.7796 | Болт |
Загрузка ...
|
|
| 34 | 440-1819 | Прокладка стяжной планки |
Загрузка ...
|
|
| 35 | 440-1841 | Шланг соединительный |
Загрузка ...
|
|
| 36 | 440-18С11 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
