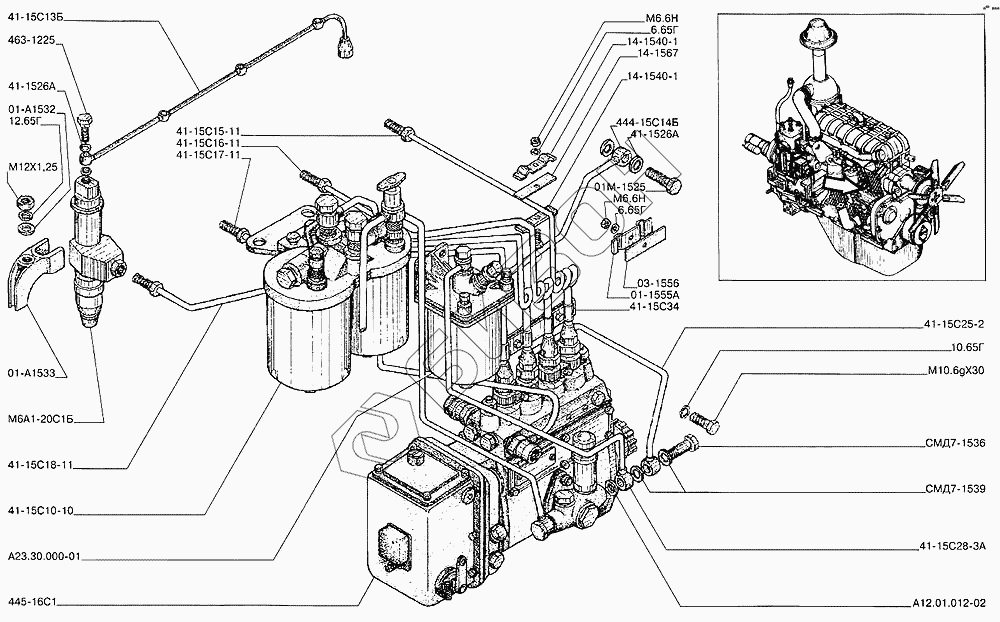

Графический каталог запасных частей к технике: Алтайдизель А-41. Система топливная
А23.30.000-01
А12.01
6.65Г
12.65Г
10.65Г
01-А1532
М6А1-20С1Б
41-15С10-10
444-15С14Б
41-15С13Б
41-15С28-3А
41-15С25-2
41-15С18-11
41-15С17-11
41-15С16-11
41-15С15-11
01М-1525
01-А1533
41-15С34
СМД7-1539
41-1526А
14-1567
03-1556
14-1540-1
01-1555А
445-16С1
М6.6Н
СМД7-1536
М10.6gХ30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А23.30.000-01 | А23.30.000-01 | Топливный фильтр грубой очистки |
Загрузка ...
|
|
| А12.01 | А12.01 | Шайба |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба пружинная |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба |
Загрузка ...
|
|
| 01-А1532 | 01-А1532 | Шайба |
Загрузка ...
|
|
| М6А1-20С1Б | М6А1-20С1Б | Форсунка |
Загрузка ...
|
|
| 41-15С10-10 | 41-15С10-10 | Фильтр тонкой очистки ФТ-150А с топливопроводами |
Загрузка ...
|
|
| 444-15С14Б | 444-15С14Б | Топливопровод слива |
Загрузка ...
|
|
| 41-15С13Б | 41-15С13Б | Топливопровод слива |
Загрузка ...
|
|
| 41-15С28-3А | 41-15С28-3А | Топливопровод от филыра грубой очистки к гопливоподкачивающему насосу |
Загрузка ...
|
|
| 41-15С25-2 | 41-15С25-2 | Топливопровод от насоса к топливоподкачивающему насосу |
Загрузка ...
|
|
| 41-15С18-11 | 41-15С18-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 41-15С17-11 | 41-15С17-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 41-15С16-11 | 41-15С16-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 41-15С15-11 | 41-15С15-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 01М-1525 | 01М-1525 | Болт |
Загрузка ...
|
|
| 01-А1533 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 41-15С34 | 41-15С34 | Скоба |
Загрузка ...
|
|
| СМД7-1539 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 41-1526А | 41-1526А | Прокладка |
Загрузка ...
|
|
| 14-1567 | 14-1567 | Прокладка |
Загрузка ...
|
|
| 03-1556 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 14-1540-1 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 01-1555А | 01-1555А | Планка |
Загрузка ...
|
|
| 445-16С1 | 445-16С1 | Насос топливный А4ТН 10х10 с регулятором |
Загрузка ...
|
|
| М6.6Н | М6.6Н | Гайка |
Загрузка ...
|
|
| М12Х1,25.6Н | М12Х1,25.6Н | Гайка |
Загрузка ...
|
|
| СМД7-1536 | СМД7-1536 | Болт крепления |
Загрузка ...
|
|
| М6.6gХ25 | М6.6gХ25 | Болт |
Загрузка ...
|
|
| М10.6gХ30 | М10.6gХ30 | Болт |
Загрузка ...
|
|
| 463-1525 | 463-1525 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
