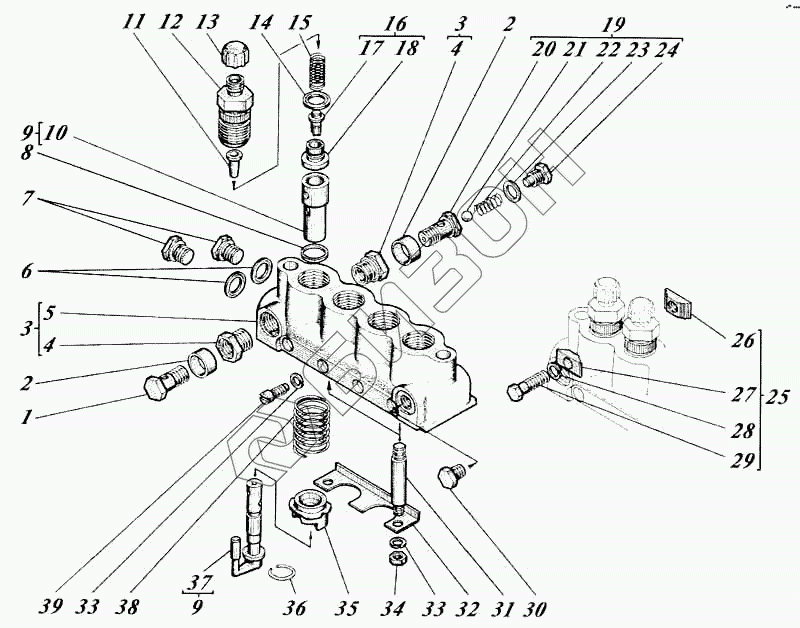

Графический каталог запасных частей к технике: Алтайдизель Д-442. Головка топливного насоса 41-А16с12В
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-А16с12В | 41-А16с12В | Головка топливного насоса |
Загрузка ...
|
|
| 1 | Болт поворотного угольника [А12.01.003-03] | Болт поворотного угольника |
Загрузка ...
|
|
| 2 | 119-85А | Втулка защитная |
Загрузка ...
|
|
| 3 | 41-16с62 | Головка с втулками |
Загрузка ...
|
|
| 4 | 41-1656 | Втулка резьбовая |
Загрузка ...
|
|
| 5 | 41-1653 | Головка топливного насоса |
Загрузка ...
|
|
| 6 | 16-210 | Прокладка |
Загрузка ...
|
|
| 7 | 16-204 А | Пробка |
Загрузка ...
|
|
| 8 | 16-062 | Прокладка |
Загрузка ...
|
|
| 9 | 445-16с15 | Плунжерная пара |
Загрузка ...
|
|
| 10 | 445-1661 | Втулка |
Загрузка ...
|
|
| 11 | 463-1610-14 | Уменьшитель объема |
Загрузка ...
|
|
| 12 | 16-069-10 | Штуцер |
Загрузка ...
|
|
| 13 | 119-73В | Колпачок защитный |
Загрузка ...
|
|
| 14 | 16-212А | Прокладка |
Загрузка ...
|
|
| 15 | 16-068А | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 16 | 463-16с16-10 | Клапан нагнетательный |
Загрузка ...
|
|
| 17 | 41-А1613 | Клапан нагнетательный |
Загрузка ...
|
|
| 18 | 463-1665-10 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 19 | 41-А16с13 | Клапан перепускной |
Загрузка ...
|
|
| 20 | 41-16126-01 | Корпус перепускного клапана |
Загрузка ...
|
|
| 21 | 3722 | Шарик Б8-200 |
Загрузка ...
|
|
| 22 | 16-057 | Пружина перепускного клапана |
Загрузка ...
|
|
| 23 | 16-219 | Прокладка |
Загрузка ...
|
|
| 24 | 16-218 | Пробка клапана |
Загрузка ...
|
|
| 25 | 16-с18 | Зажим |
Загрузка ...
|
|
| 26 | 16-072-3Б | Зажим |
Загрузка ...
|
|
| 27 | 16-073-3Б | Зажим |
Загрузка ...
|
|
| 28 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 29 | Болт М8-6gх30.88.35.013 [7796] | Болт М8-6gх30.88.35.013 |
Загрузка ...
|
|
| 30 | 01М-0193 | Пробка коническая 1/4" |
Загрузка ...
|
|
| 31 | Шпилька [16-074-1А] | Шпилька |
Загрузка ...
|
|
| 32 | 16-078А | Планка |
Загрузка ...
|
|
| 33 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 34 | Гайка М6-6Н.6.013 [5915] | Гайка М6-6Н.6.013 |
Загрузка ...
|
|
| 35 | 41-1676-1 | Тарелка пружины клапана |
Загрузка ...
|
|
| 36 | Кольцо замковое [16-077 А] | Кольцо замковое |
Загрузка ...
|
|
| 37 | 445-16с14 | Плунжер |
Загрузка ...
|
|
| 38 | 16-075Г | Пружина плунжера |
Загрузка ...
|
|
| 39 | Винт установочный [16-063Б-1] | Винт установочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
