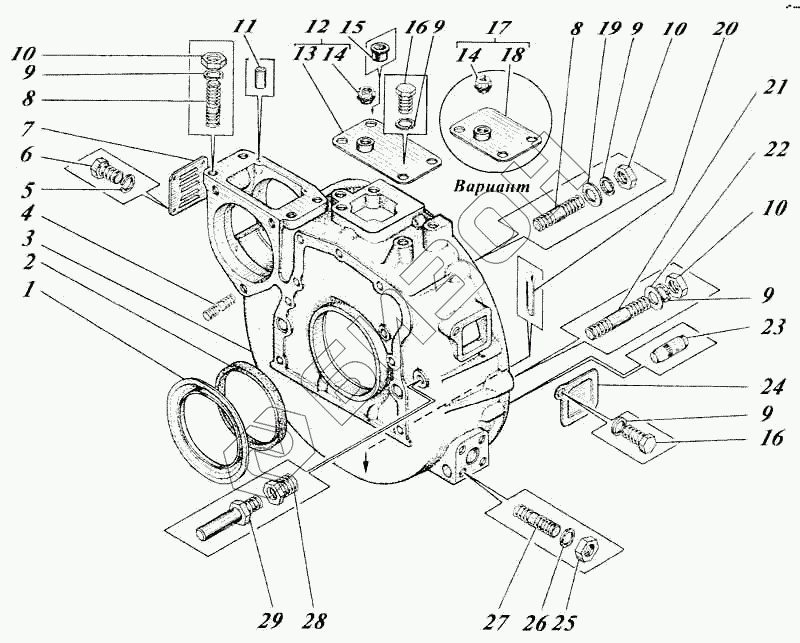

Графический каталог запасных частей к технике: Алтайдизель Д-442. Картер маховика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
6
7
8
8
9
9
9
9
9
10
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
41-01с3-15 41-01с3-15 Картер маховика
Загрузка ...
41-01с3-1 41-01с3-1 Картер маховика
Загрузка ...
41-01с3-11 41-01с3-11 Картер маховика
Загрузка ...
41-01с3-13 41-01с3-13 Картер маховика
Загрузка ...
41-01с3-14 41-01с3-14 Картер маховика
Загрузка ...
1 01-0148-2 Маслоотражатель
Загрузка ...
2 Манжета 1.1-140х170-4 [8752] Манжета 1.1-140х170-4
Загрузка ...
3 41-0103А-01 Картер маховика
Загрузка ...
3 41-0103А-02 Картер маховика
Загрузка ...
3 41-0103А Картер маховика
Загрузка ...
4 Шпилька [01М-0197-1] Шпилька
Загрузка ...
5 Шайба 8.65Г.05 [6402] Шайба 8.65Г.05
Загрузка ...
6 Болт М8-6gх16.88.35.013 [7796] Болт М8-6gх16.88.35.013
Загрузка ...
7 01-0167 Крышка люка
Загрузка ...
8 Шпилька М12-2r/6gх35.56.013 [22038] Шпилька М12-2r/6gх35.56.013
Загрузка ...
9 Шайба 12.65Г.05 [6402] Шайба 12.65Г.05
Загрузка ...
10 Гайка М12-6Н.6.016 [5915] Гайка М12-6Н.6.016
Загрузка ...
11 3128 Штифт 8х16.Хим.Окс
Загрузка ...
12 01М-01с9 Крышка верхнего люка
Загрузка ...
13 01М-01с9-020 Крышка
Загрузка ...
14 01-2027-1 Пробка
Загрузка ...
15 6 А1-2024 Заглушка распылителя
Загрузка ...
16 Болт М12-6gх25.88.35.013 [7796] Болт М12-6gх25.88.35.013
Загрузка ...
17 41-01с9 Крышка
Загрузка ...
18 41-01с9.20 Крышка
Загрузка ...
19 Шайба А12х2.01.011 [11371] Шайба А12х2.01.011
Загрузка ...
20 Шплинт 6.3х36.05 [397] Шплинт 6.3х36.05
Загрузка ...
21 Шпилька М12-2r/6gх55.56.013 [22038] Шпилька М12-2r/6gх55.56.013
Загрузка ...
22 Шайба [6Т2-0219] Шайба
Загрузка ...
23 41-0178 Палец направляющий
Загрузка ...
24 01М-0199 Крышка люка
Загрузка ...
25 Гайка М14-6Н.8.35.013 [2524] Гайка М14-6Н.8.35.013
Загрузка ...
26 Шайба 140Т.65Г.05 [6402] Шайба 140Т.65Г.05
Загрузка ...
27 Шпилька М14х30 [01М-0197] Шпилька М14х30
Загрузка ...
28 01М-0155 Втулка резьбовая
Загрузка ...
29 Шпилька установочная [СМД55-01с8А] Шпилька установочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
