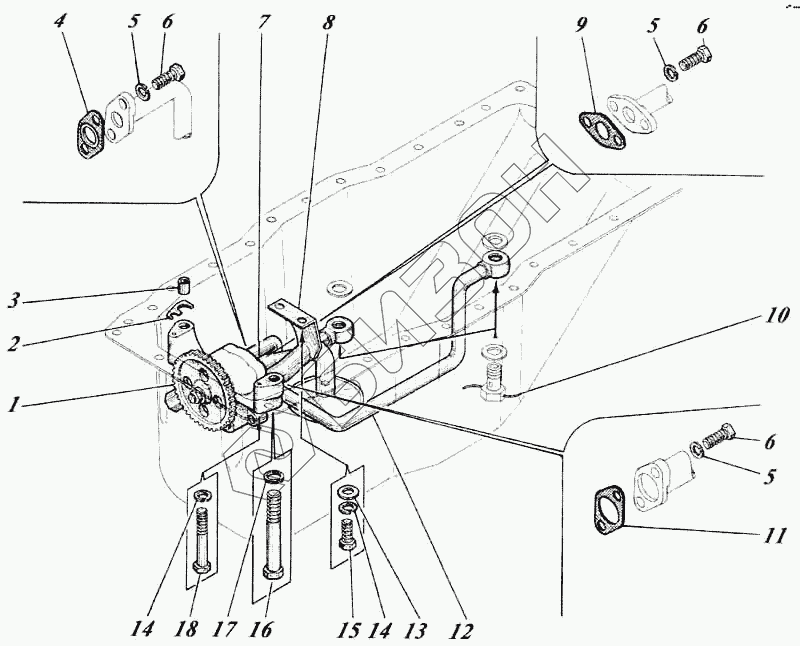

Графический каталог запасных частей к технике: Алтайдизель Д-442. Насос масляный с трубами МН41-09с1
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МН41-09с1 | МН41-09с1 | Насос масляный с трубами |
Загрузка ...
|
|
| 1 | 442-09с2 | Насос масляный |
Загрузка ...
|
|
| 2 | МН-0931 | Прокладка регулировочная |
Загрузка ...
|
|
| 3 | МН-0917 | Втулка-штифт |
Загрузка ...
|
|
| 4 | 01-09с17А | Прокладка |
Загрузка ...
|
|
| 5 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 6 | Болт М8-6gх25.88.35.016 [7796] | Болт М8-6gх25.88.35.016 |
Загрузка ...
|
|
| 7 | МН41-09с13А | Труба радиаторной секции |
Загрузка ...
|
|
| 8 | МН41-09с 11-1 | Труба всасывающая |
Загрузка ...
|
|
| 9 | 01-0932А | Прокладка |
Загрузка ...
|
|
| 10 | 3282 | Проволока 1-0-С |
Загрузка ...
|
|
| 11 | 01-0929А | Прокладка |
Загрузка ...
|
|
| 12 | МН41-09с12 | Труба нагнетательной секции |
Загрузка ...
|
|
| 13 | Шайба 10х2 [10450] | Шайба 10х2 |
Загрузка ...
|
|
| 14 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 15 | Болт М10-6gх20 [7796] | Болт М10-6gх20 |
Загрузка ...
|
|
| 16 | Болт М12-6gх100 [7795] | Болт М12-6gх100 |
Загрузка ...
|
|
| 17 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 18 | Болт М10-5gх70 [7795] | Болт М10-5gх70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
