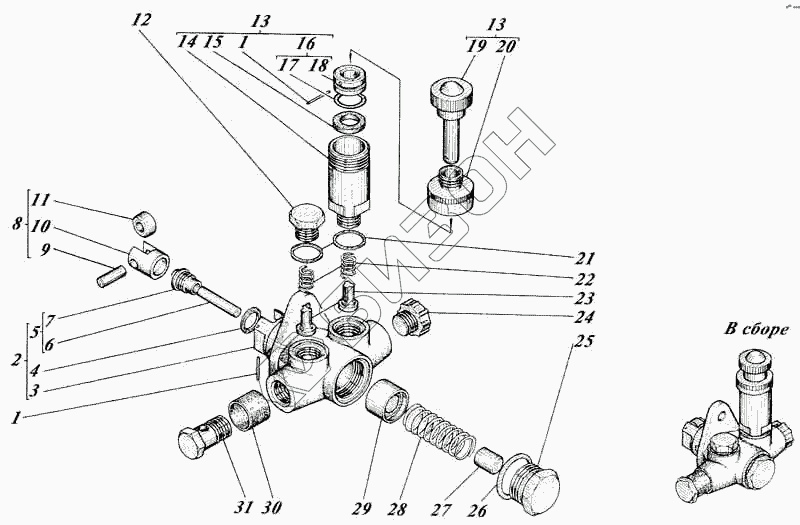

Графический каталог запасных частей к технике: Алтайдизель Д-442. Насос топливоподкачивающий 16с-30-8А-01
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16с-30-8А-03 | 16с-30-8А-03 | Насос топливоподкачивающий |
Загрузка ...
|
|
| 16с-30-8А-01 | 16с-30-8А-01 | Насос топливоподкачивающий |
Загрузка ...
|
|
| 1 | 16-099 | Штифт |
Загрузка ...
|
|
| 2 | 16с65-2 | Корпус |
Загрузка ...
|
|
| 3 | 16-120-8 | Корпус |
Загрузка ...
|
|
| 4 | 16-229-1 | Прокладка |
Загрузка ...
|
|
| 5 | 16-с64А | Втулка |
Загрузка ...
|
|
| 6 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 7 | 16-230-1 | Втулка |
Загрузка ...
|
|
| 8 | 16с32-2 | Толкатель |
Загрузка ...
|
|
| 9 | 16-131-1 | Ось |
Загрузка ...
|
|
| 10 | 16-129-2А | Толкатель |
Загрузка ...
|
|
| 11 | 16-130 | Ролик |
Загрузка ...
|
|
| 12 | 16-125-3А | Пробка |
Загрузка ...
|
|
| 13 | 16с35-3Б | Насос топливоподкачивающий |
Загрузка ...
|
|
| 14 | 16-139-6 | Цилиндр |
Загрузка ...
|
|
| 15 | Кольцо [16-149] | Кольцо |
Загрузка ...
|
|
| 16 | 16с36-2 | Поршень |
Загрузка ...
|
|
| 17 | Кольцо [16-240] | Кольцо |
Загрузка ...
|
|
| 18 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 19 | 16-с37-1А | Рукоятка со штоком |
Загрузка ...
|
|
| 20 | 16-140-2 | Крышка |
Загрузка ...
|
|
| 21 | 16-062 | Прокладка |
Загрузка ...
|
|
| 22 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 23 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 24 | 54.49.412Б | Пробка |
Загрузка ...
|
|
| 25 | 16-128-1 | Пробка |
Загрузка ...
|
|
| 26 | 16-145-1 | Прокладка |
Загрузка ...
|
|
| 27 | 16-225-1 | Вытеснитель |
Загрузка ...
|
|
| 28 | 16-127Б | Пружина поршня |
Загрузка ...
|
|
| 28 | 16-127Б-02 | Пружина поршня |
Загрузка ...
|
|
| 29 | 16-126-3А | Поршень |
Загрузка ...
|
|
| 30 | 119-85А | Втулка защитная |
Загрузка ...
|
|
| 31 | Болт поворотного угольника [А12.01.003-03] | Болт поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
