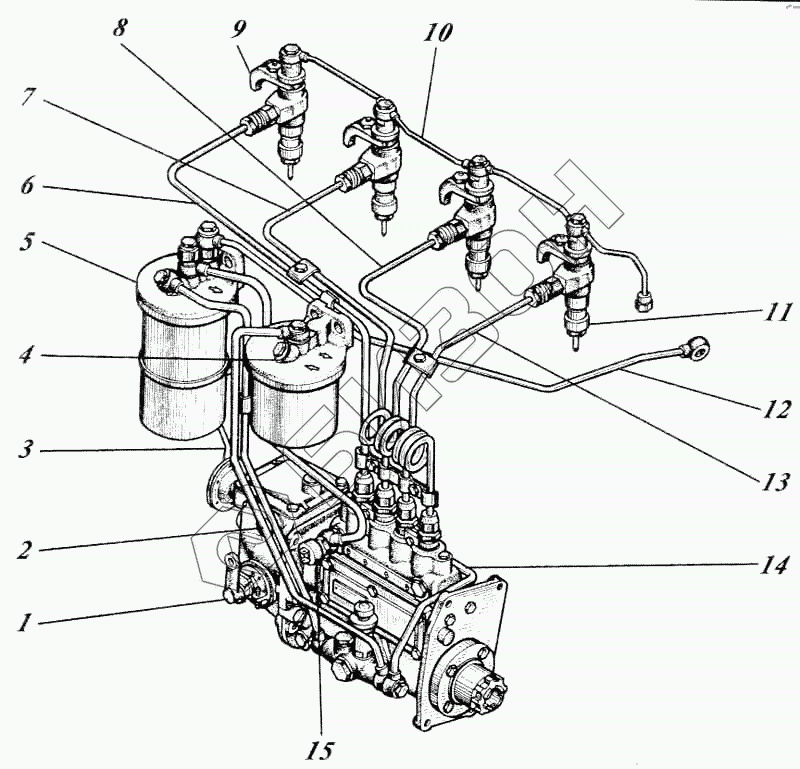

Графический каталог запасных частей к технике: Алтайдизель Д-442. Система топливная
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440-15с1-2-09 | 440-15с1-2-09 | Система топливная |
Загрузка ...
|
|
| 440-15с1-2-06 | 440-15с1-2-06 | Система топливная |
Загрузка ...
|
|
| 440-15с1-2-05 | 440-15с1-2-05 | Система топливная |
Загрузка ...
|
|
| 440-15с1-2-10 | 440-15с1-2-10 | Система топливная |
Загрузка ...
|
|
| 460-22с1-01 | 460-22с1-01 | Клапан электромагнитный топливный |
Загрузка ...
|
|
| 1 | 440-16с1-21 | Насос топливный АТНМ4 100 10-21 с регулятором |
Загрузка ...
|
|
| 1 | 442-16с1-01 | Насос топливный АТНМ4 100 10-22-01 с регулятором |
Загрузка ...
|
|
| 1 | 444-16с1-25-01 | Насос топливный АТНМ4 100 10-25-01 с регулятором |
Загрузка ...
|
|
| 2 | 41-15с28-3А | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу |
Загрузка ...
|
|
| 3 | 440-15с36-02 | Трубопровод подвода воздуха к пневмокорректору |
Загрузка ...
|
|
| 4 | 41-60с1 | Фильтр грубой очистки топлива |
Загрузка ...
|
|
| 5 | 41-15с10-3 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
Загрузка ...
|
|
| 6 | 41-15с18-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 7 | 41-15с17-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 8 | 41-15с16-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 9 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 10 | 41-15с13Б | Топливопровод слива |
Загрузка ...
|
|
| 11 | 11ТА-20с1 | Форсунка |
Загрузка ...
|
|
| 11 | 444-20с1 | Форсунка |
Загрузка ...
|
|
| 12 | 444-15с14-4 | Топливопровод слива |
Загрузка ...
|
|
| 13 | 41-15с15-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 14 | 41-15с25-2 | Топливопровод от насоса к топливоподкачивающему насосу |
Загрузка ...
|
|
| 15 | 460-22с1 | Клапан электромагнитный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
