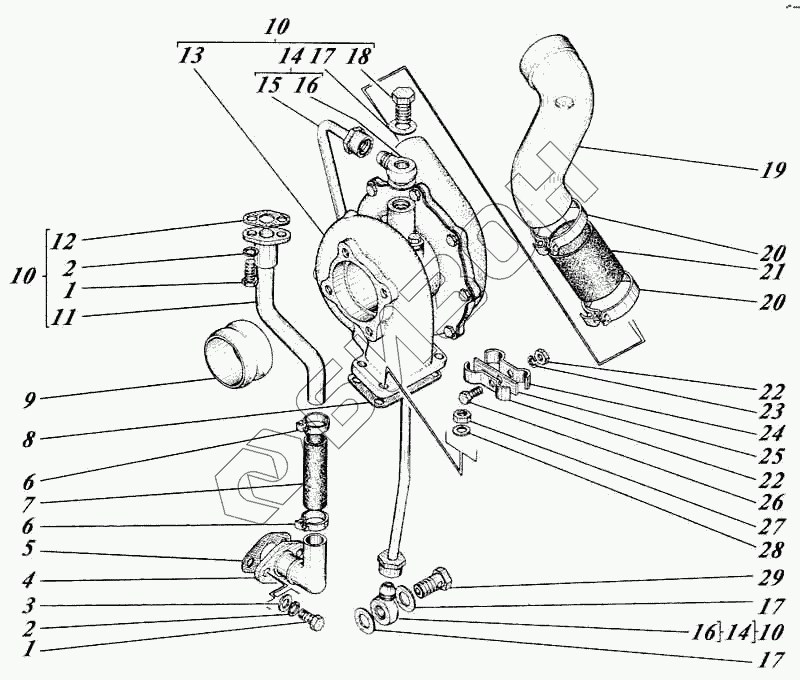

Графический каталог запасных частей к технике: Алтайдизель Д-442. Система турбонаддува 440-18с1-10
1
1
2
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
14
15
16
16
17
17
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 440-18с1-10 | 440-18с1-10 | Система турбонаддува |
Загрузка ...
|
|
| 1 | Болт М8-6gх20.88.35.013 [7796] | Болт М8-6gх20.88.35.013 |
Загрузка ...
|
|
| 2 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 3 | Шайба А8.01.08кп.011 [11371] | Шайба А8.01.08кп.011 |
Загрузка ...
|
|
| 4 | 41Т-1825 | Патрубок слива масла |
Загрузка ...
|
|
| 5 | 6Т3-0116 | Прокладка |
Загрузка ...
|
|
| 6 | 440-18с11 | Хомут |
Загрузка ...
|
|
| 7 | 440-1841 | Шланг соединительный |
Загрузка ...
|
|
| 8 | 440-1836-11 | Прокладка |
Загрузка ...
|
|
| 9 | 440-1838-10 | Компрессор |
Загрузка ...
|
|
| 10 | 440-18с2-10 | Турбокомпрессор |
Загрузка ...
|
|
| 11 | 440-18с5-1 | Трубка отвода масла |
Загрузка ...
|
|
| 12 | 440-1818 | Прокладка |
Загрузка ...
|
|
| 13 | 0701.1118010 | Турбокомпрессор |
Загрузка ...
|
|
| 14 | 440-18с3-3 | Трубка подвода масла |
Загрузка ...
|
|
| 15 | 440-18с4-2 | Трубка подвода масла |
Загрузка ...
|
|
| 16 | 440-1847 | Угольник поворотный |
Загрузка ...
|
|
| 17 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 18 | Гайка накидная [111.30118] | Гайка накидная |
Загрузка ...
|
|
| 19 | 440-1823-11 | Труба подвода воздуха |
Загрузка ...
|
|
| 20 | 440-18с13 | Хомут |
Загрузка ...
|
|
| 21 | 440-1848 | Шланг соединительный |
Загрузка ...
|
|
| 22 | Гайка М6-6Н.6.013 [5915] | Гайка М6-6Н.6.013 |
Загрузка ...
|
|
| 23 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 24 | 440-1817 | Планка стяжная |
Загрузка ...
|
|
| 25 | 440-1819 | Прокладка стяжной планки |
Загрузка ...
|
|
| 26 | Болт М6-6gх20.88.35.013 [7798] | Болт М6-6gх20.88.35.013 |
Загрузка ...
|
|
| 27 | Гайка М10-6Н.6.086 [5915] | Гайка М10-6Н.6.086 |
Загрузка ...
|
|
| 28 | Шайба А10х2.01.08кп.011 [10450] | Шайба А10х2.01.08кп.011 |
Загрузка ...
|
|
| 29 | Болт поворотного угольника [Д18-051] | Болт поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
