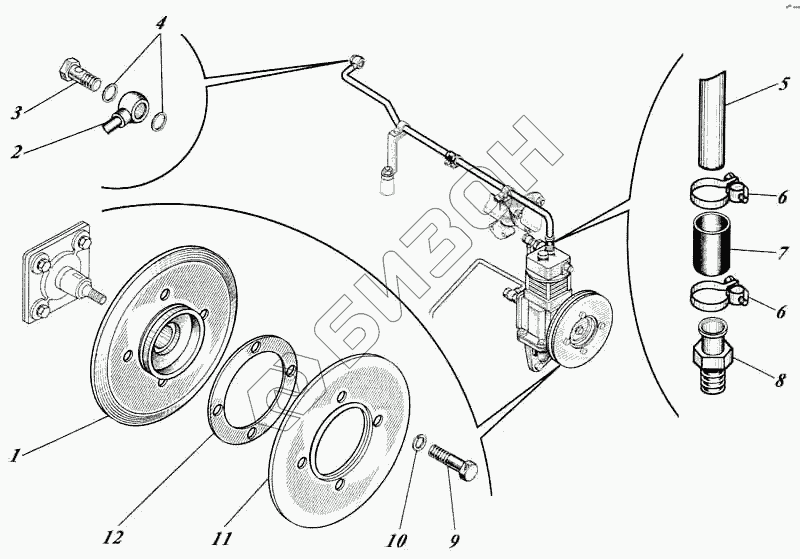

Графический каталог запасных частей к технике: Алтайдизель Д-442. Установка компрессора 442-25с1-62

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
6
7
8
9
10
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 442-2502-30 Полушкив диаметр 204
Загрузка ...
1 442-2502-40 Полушкив диаметр 216
Загрузка ...
2 442-25с3 Труба подвода воздуха
Загрузка ...
3 Болт зажимной [МН-0967] Болт зажимной
Загрузка ...
4 СМД7-0929 Прокладка
Загрузка ...
5 442-2511 Труба
Загрузка ...
6 440-18с11 Хомут
Загрузка ...
7 442-2541 Рукав
Загрузка ...
8 442-2518 Штуцер
Загрузка ...
9 Болт М10-6gх35.88.35.016 [7795] Болт М10-6gх35.88.35.016
Загрузка ...
10 Шайба 10.65Г.05 [6402] Шайба 10.65Г.05
Загрузка ...
11 442-2533 Тарелка шкива диаметр 204
Загрузка ...
11 442-2533-10 Тарелка шкива диаметр 216
Загрузка ...
12 442-2516-10 Прокладка регулировочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
