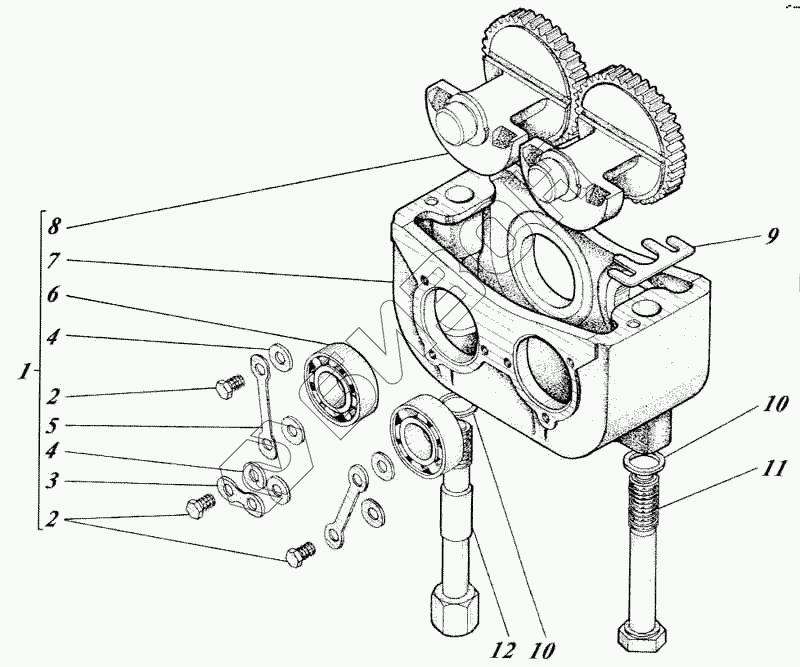

Графический каталог запасных частей к технике: Алтайдизель Д-442. Установка механизма уравновешивания 41-23с1-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
5
6
7
8
9
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
41-23с1-3 41-23с1-3 Установка механизма уравновешивания
Загрузка ...
1 41-23с3 Механизм уравновешивания
Загрузка ...
2 Болт М8-6gх16.88.35.013 [7798] Болт М8-6gх16.88.35.013
Загрузка ...
3 Шайба замковая [41-2319] Шайба замковая
Загрузка ...
4 Шайба [41-2315-1] Шайба
Загрузка ...
5 Шайба замковая [41-2318] Шайба замковая
Загрузка ...
6 12507КМ Подшипник роликовый (Механизм уравновешивания)
Загрузка ...
7 41-2301-3 Корпус механизма уравновешивания
Загрузка ...
8 41-2303-5 Груз-шестерня
Загрузка ...
9 41-2314-1 Прокладка регулировочная
Загрузка ...
10 Шайба [6Т2-0141] Шайба
Загрузка ...
11 Болт крепления крышки коренного подшипника [01М-0110-02] Болт крепления крышки коренного подшипника
Загрузка ...
12 Болт [41-2308-1] Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
