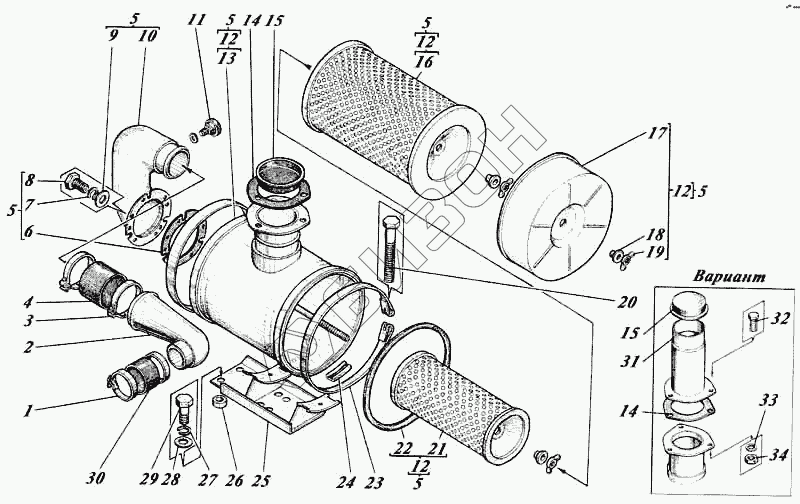

Графический каталог запасных частей к технике: Алтайдизель Д-442. Установка воздухоочистителя 442-24-12c1
1
2
2
3
4
5
5
5
5
5
5
6
7
8
8
9
10
11
12
12
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-24-12с1 | 442-24-12с1 | Установка воздухоочистителя |
Загрузка ...
|
|
| 442-12с1-01 | 442-12с1-01 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | 440-12с9 | Хомут |
Загрузка ...
|
|
| 2 | 442-12с12 | Труба |
Загрузка ...
|
|
| 2 | 444-1209 | Труба |
Загрузка ...
|
|
| 3 | 01М-06с28-01 | Хомут |
Загрузка ...
|
|
| 4 | 01-1235 | Шланг соединительный |
Загрузка ...
|
|
| 5 | 442-12с5 | Воздухоочиститель с патрубком |
Загрузка ...
|
|
| 6 | 442-1212 | Прокладка |
Загрузка ...
|
|
| 7 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 8 | Болт М8-6gх30.88.35.013 [7796] | Болт М8-6gх30.88.35.013 |
Загрузка ...
|
|
| 8 | Болт М8-6gх20.88.35.019 [7796] | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 9 | Шайба А8.01.08кп.019 [11371] | Шайба А8.01.08кп.019 |
Загрузка ...
|
|
| 10 | 442-12с9 | Патрубок |
Загрузка ...
|
|
| 11 | 132.38.39600 | Датчик сигнализатора засоренности воздушного фильтра |
Загрузка ...
|
|
| 12 | 442-12с2-3 | Воздухоочиститель |
Загрузка ...
|
|
| 13 | 442-12с3-3 | Корпус |
Загрузка ...
|
|
| 14 | 442-1280 | Прокладка |
Загрузка ...
|
|
| 15 | 442-1298 | Крышка трубы воздухоочистителя |
Загрузка ...
|
|
| 16 | 250И-110.90.80 | Элемент фильтрующий |
Загрузка ...
|
|
| 17 | 442-1245-3 | Крышка |
Загрузка ...
|
|
| 18 | 442-12с29-3 | Втулка |
Загрузка ...
|
|
| 19 | 442-1255-3 | Зажим |
Загрузка ...
|
|
| 20 | Болт [4601-3024] | Болт |
Загрузка ...
|
|
| 21 | 250И-110.90.80-10 | Элемент фильтрующий |
Загрузка ...
|
|
| 22 | 442-1248-3 | Прокладка |
Загрузка ...
|
|
| 23 | 461-12с31-5 | Хомут |
Загрузка ...
|
|
| 24 | КДМ 0369 | Прокладка |
Загрузка ...
|
|
| 25 | 442-12с7 | Плита |
Загрузка ...
|
|
| 26 | 442-1205 | Втулка дистанционная |
Загрузка ...
|
|
| 27 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 28 | Шайба А12.01.08кп.013 [11371] | Шайба А12.01.08кп.013 |
Загрузка ...
|
|
| 29 | Болт М12-6ах50.88.35.016 [7796] | Болт М12-6ах50.88.35.016 |
Загрузка ...
|
|
| 30 | 440-1235-10 | Шланг соединительный |
Загрузка ...
|
|
| 31 | 442-12с10 | Труба |
Загрузка ...
|
|
| 32 | Болт М10-6gх25.88.35.016 [7796] | Болт М10-6gх25.88.35.016 |
Загрузка ...
|
|
| 33 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н.6.016 [5915] | Гайка М10-6Н.6.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
