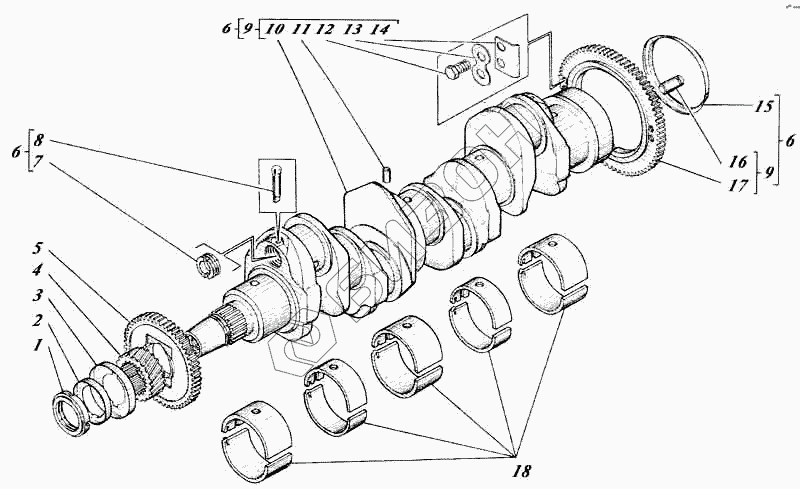

Графический каталог запасных частей к технике: Алтайдизель Д-442. Вал коленчатый 444-04с1-50
1
2
3
4
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 444-04с1-50-02 | 444-04с1-50-02 | Вал коленчатый |
Загрузка ...
|
|
| 444-04с1-50 | 444-04с1-50 | Вал коленчатый |
Загрузка ...
|
|
| 444-04с1-50 | 444-04с1-50 | Вал коленчатый |
Загрузка ...
|
|
| 444-04с1-50-02 | 444-04с1-50-02 | Вал коленчатый |
Загрузка ...
|
|
| 1 | Гайка [444-0409-01] | Гайка |
Загрузка ...
|
|
| 2 | Шайба [444-0407] | Шайба |
Загрузка ...
|
|
| 3 | 444-0405 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 4 | 444-0404 | Колесо зубчатое |
Загрузка ...
|
|
| 5 | 01-0415-20 | Колесо зубчатое |
Загрузка ...
|
|
| 5 | 01-0415-10 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | 444-04с3-50 | Вал коленчатый |
Загрузка ...
|
|
| 7 | 6Т2-0411А | Заглушка |
Загрузка ...
|
|
| 8 | Шплинт 4х22.05 [397] | Шплинт 4х22.05 |
Загрузка ...
|
|
| 9 | 444-04с10-50 | Вал коленчатый |
Загрузка ...
|
|
| 10 | 444-0401-50 | Вал коленчатый |
Загрузка ...
|
|
| 11 | 41-0435 | Штифт цилиндрический |
Загрузка ...
|
|
| 12 | Болт М8-6gх16.88.35.013 [7796] | Болт М8-6gх16.88.35.013 |
Загрузка ...
|
|
| 13 | Шайба замковая [41-0427] | Шайба замковая |
Загрузка ...
|
|
| 14 | Шайба упорная [41-0426] | Шайба упорная |
Загрузка ...
|
|
| 15 | 01-0421 | Маслоотражатель коленчатого вала задний |
Загрузка ...
|
|
| 16 | 01М-0438 | Штифт |
Загрузка ...
|
|
| 17 | 41-0422-2 | Шестерня привода механизма уравновешивания |
Загрузка ...
|
|
| 18 | А23.01-16-445 | Комплект коренных вкладышей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
